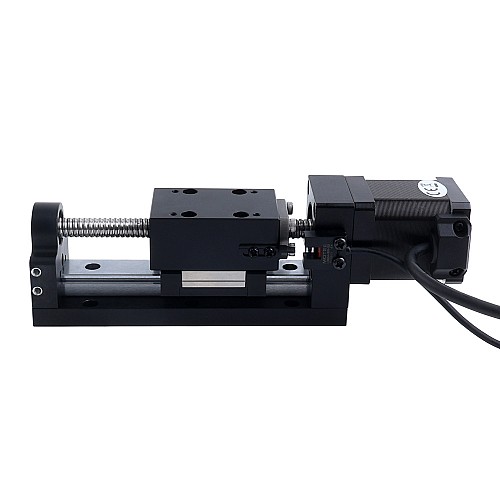

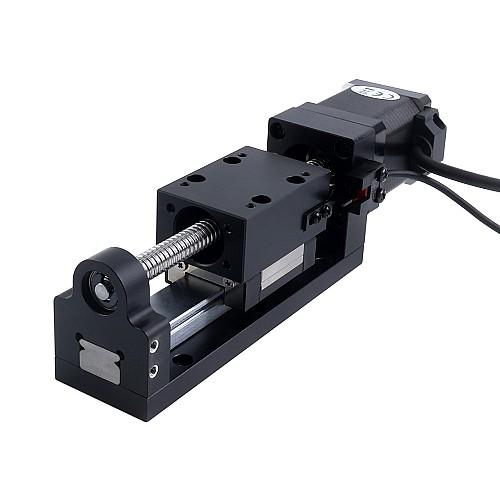

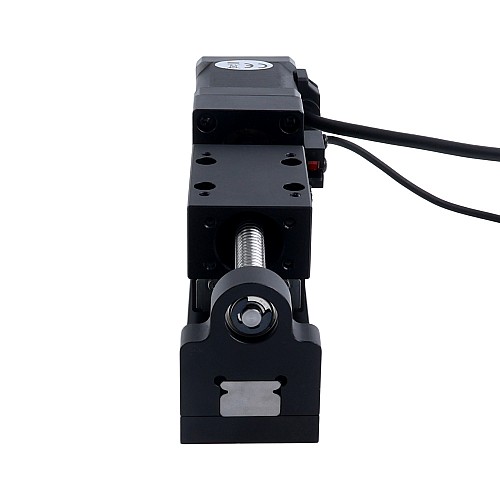

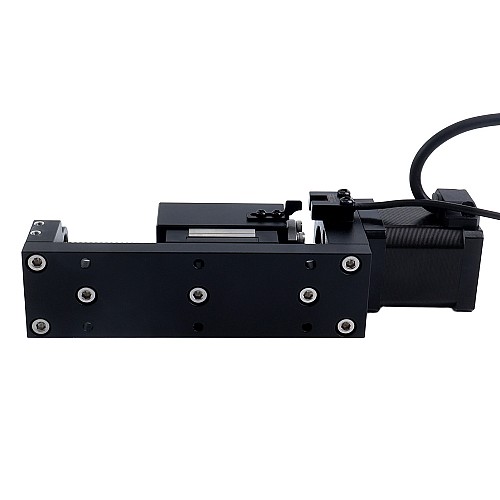

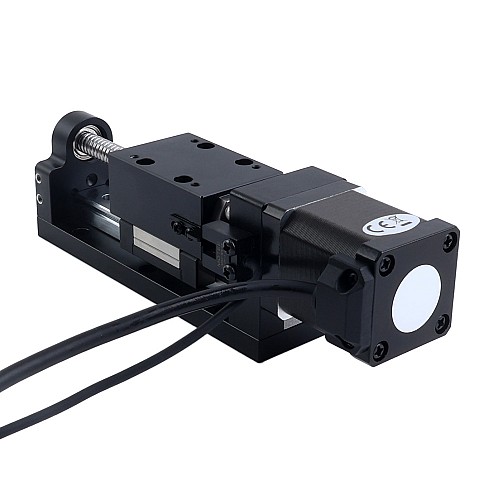

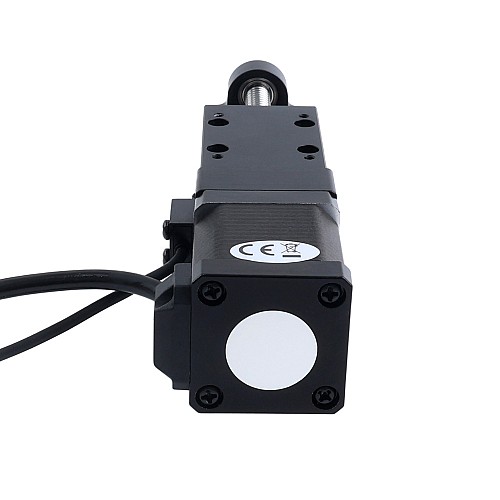

Nema 14 step motor kurşun vida lineer aktüatör 1,5A Strok 40mm 0,2Nm(28,32oz-in) Kurşun adımı 2mm(0,0787") sensörlü

Yeni

Nema 14 step motor kurşun vida lineer aktüatör 1,5A Strok 40mm 0,2Nm(28,32oz-in) Kurşun adımı 2mm(0,0787") sensörlü

0 yorum - Yorum Yap

10.207,40 TL

5 + 9.740,04 TL

10 + 9.313,16 TL

50 + 8.922,62 TL

100 + 8.679,74 TL

Stokta var: 200
Modeli: LMD14S18BAB15-040
Brüt ağırlık: 0.92kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu, LMD serisi Nema 17 kademeli motor lineer aktüatördür; strok 40mm, 0,2Nm(28,32oz.in), kurşun adımı 2mm(0,0787") ve sensöre sahiptir. Bu tip aktüatör, yüksek düzeyde entegre edilmiş bir bilyalı vida lineer step motor ve kızak rayından oluşur. Basit yapı ve küçük montaj alanı avantajlarına sahiptir. Kaplin olmadığından, doğruluğu geleneksel kaplin yapısına sahip lineer aktüatörlere göre daha yüksektir. Ayrıca, aktüatör sıfır noktasını algılamak için bir fotoelektrik sensör ile donatılmıştır. Bu aktüatör, medikal endüstrisinde, ölçüm, lazer kaynak, lazer kesim, küçük CNC takım tezgahları, gravür, freze makineleri vb. alanlarda yaygın olarak kullanılmaktadır.

Elektriksel Özellikler

Üretici Parça Numarası: LMD14S18BAB15-040
Vida Tipi: Bilyalı Vidalı Mil
Adım Açısı: 1.8°
Tutma Torku: 0,2Nm(28,32oz.in)
Maksimum İtme Kuvveti: 225N
Anma Yük Kapasitesi: 205N
Anma Akımı/faz: 1,5A
Faz Direnci: 1,9ohms ± 10%
Endüktans: 3,2mH ± 20% (1KHz)
Sensör Tipi: NPN

Fiziksel Özellikler

Motor Boyutu: 35 x 35 x 47mm
Kılavuz Vida Uzunluğu: 99mm
Kılavuz Vida Çapı: 8mm
Maks. Strok Uzunluğu: 40mm(1,57")
Maks. Hız: 40mm/s
Konumlandırma Hassasiyeti: ± 0,02mm
Adım Başına İlerleme: 0,01mm(0,0003937")
Devir Başına İlerleme: 2mm(0,0787")
Kablo Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 0,76kg

Motor Bağlantısı

Pin No.	1	2	3	4
Bipolar	A+	A-	B+	B-
Kablo Renkleri	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

Fotoelektrik Sensör Bağlantı Şeması

Pin No.	1	2	3	4
Bağlantı Tipi	+5~24V	GND	Sinyal Hattı	Kullanılmaz
Kablo Renkleri	Kahverengi	Mavi	Siyah	Beyaz

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.5
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.9
Tutma Torku (Ncm)	20
Tutma Torku (oz.in)	28.32
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Doğrusal Motor Tipi	Bilyalı Vida
Envanter Yöntemi	Özel Envanter
Kurşun Seyahati/Adım(mm)	0.01
Kurşun Seyahati/Devir (mm)	2
Kurşun Vida Çapı (mm)	8
Kurşun Vida Uzunluğu (mm)	99
Strok Uzunluğu (mm/ft)	40/0.13

Limit Anahtarı

StepperOnline'dan lineer aktüatörler, standart olarak limit anahtarı olarak kullanılan bir NPN fotoelektrik sensör ile gelir.

StepperOnline ayrıca sensörün özelleştirilmesini destekler, şunları içerir:

Sensör tipi (NPN veya PNP)
Sensör muhafaza tasarımı
Sensörlerin miktarı ve montaj pozisyonları

Enkoderler

StepperOnline, lineer aktüatörlere enkoderlerin özel kurulumunu destekler. Müşteriler, indeks (Z-faz) çıkışlı veya çıkışsız enkoderlerin yanı sıra single-ended veya diferansiyel (line driver) gibi çıkış tiplerini seçebilir.

Ayrıca, müşteriler daha kolay ve daha hassas konumlandırma elde etmek için çeşitli çözünürlükler arasından serbestçe seçim yapabilir.

Tüm standart StepperOnline enkoderleri optik artımlı enkoderlerdir. Özel enkoder kurulumu talep ederken, lütfen özellikle çözünürlük, indeks sinyali ve çıkış tipi ile ilgili ayrıntılı özellikleri sağlayın.

Frenler

Dikey uygulamalarda veya ani güç kesintileri sırasında olası tehlikeleri önlemek için StepperOnline, operasyonel güvenliği sağlamak amacıyla lineer aktüatörlere fren takılmasını destekler. StepperOnline, güç kesildiğinde otomatik olarak devreye giren ve ekipmanın güvenli ve kararlı konumlanmasını sağlayan standart güç kesmeli frenler kullanır.

Kablolar

StepperOnline, lineer aktüatörleri için motor uçları, enkoder kabloları ve fren uçları dahil olmak üzere kablo özelleştirme seçenekleri sunar. Özelleştirme seçenekleri şunları içerir:

Uzunluk ve tel kesiti
Konnektör veya terminal tipi
Tel bükümü (örgülü tel)
Isıyla büzülen tüp, kablo salmastrası veya yüksek esneklikli kablolar gibi koruyucu kılıflar

File	Size
LMD14S18BAB15-040_Full_Datasheet.pdf	238.3KB	Download
