YS Serisi 4 Eksenli Step Motor CNC Kiti 1,9 Nm (269,06 oz.in) Nema 23 Step Motor ve Sürücü ve 48 V Güç Kaynağı

0 yorum - Yorum Yap

6.183,04 TL

5 + 6.002,83 TL

10 + 5.832,44 TL

50 + 5.671,45 TL

100 + 5.519,43 TL

Stokta var: 10000
Modeli: 4-DM542Y-S19
Brüt ağırlık: 7.21kg
Sertifikalı: ISO, CE, UKCA

Mevcut Seçenekler:

Gönderim yeri

Çin

Almanya

Birleşik Krallık

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu CNC kiti şunları içerir:

4 x 23HS30-2804S2: Nema 23 Bipolar 1,9 Nm (269,06 oz.in) 2,8 A 57x57x76,5 mm 4 Kablo Φ8 mm Şaft
4 x DM542Y: Nema 17, 23, 24 Step Motor için Y Serisi Dijital Step Motor Sürücüsü 1.0-4.2A DC20V-50V
1 x S-500-48: 500W 48V 10.5A 115/230V Anahtarlama Güç Kaynağı

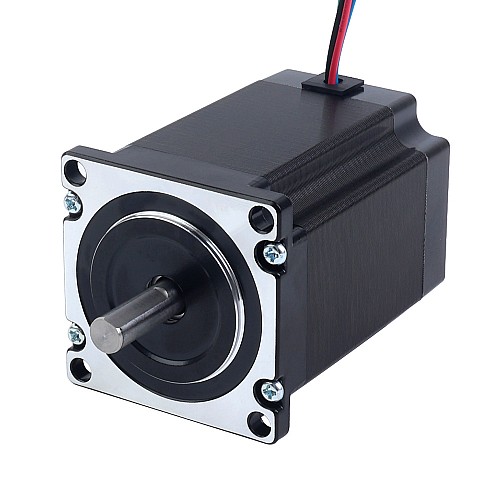

Motor Özellikleri

Üretici Parça Numarası: 23HS30-2804S2
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8°
Tutma Torku: 1,9 Nm (269,06 oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 1.13ohm
Endüktans: 4,8mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 76,5 mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 22mm
D-kesim Uzunluğu: 18mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Sürücü Özellikleri

Çıkış Tepe Akımı: 1,0 - 4,2A (0,71~3,0RMS)
Giriş Voltajı: DC20V~50V
Mantık Sinyali Akımı: 7 - 15mA (Tipik 10mA)
Darbe Giriş Frekansı: 0 - 200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

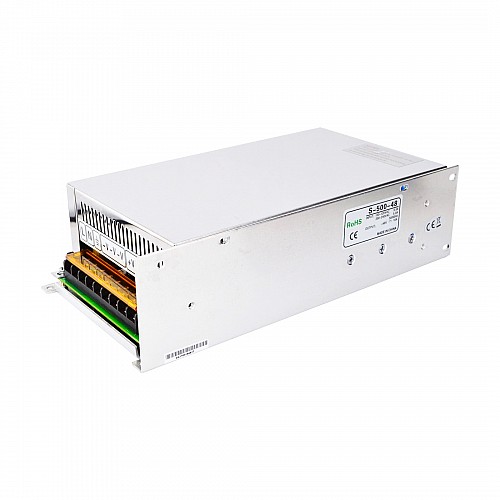

Güç Kaynağı Özellikleri

Parça Numarası: S-500-48
48V DC 10,5A çıkış
AC giriş voltaj aralığı: 90~135VAC/180~264VAC
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Düşük çıkış dalgalanması ve sapma
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
215*115*50mm (U*G*Y)

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Açık Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Faz Sayısı	2
Giriş Voltaj Referansı (V)	24 - 48DC
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	190
Tutma Torku (oz.in)	269.06
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Güç Kaynağı
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	22
Ürün Serisi	YS Serisi

File	Size
S-500-48.pdf	109.23KB	Download
DM542Y.STP	4.35MB	Download
23HS30-2804S2_Full_Datasheet.pdf	53.06KB	Download
23HS30-2804S2.STEP	1.51MB	Download
DM542Y_User_Manual_V1.0.pdf	734.8KB	Download
