TS Serisi 1 Eksen 3,0 Nm (425 oz.in) Adım CNC Kiti 4,2A Nema 23 Adım Motoru ve Sürücüsü DM556T

TS Serisi 1 Eksen 3,0 Nm (425 oz.in) Adım CNC Kiti 4,2A Nema 23 Adım Motoru ve Sürücüsü DM556T

4 yorum - Yorum Yap

1.594,55 TL

5 + 1.548,00 TL

10 + 1.504,02 TL

50 + 1.462,59 TL

100 + 1.423,31 TL

Stokta var: 10000
Modeli: 1-DM556T-23HS45
Brüt ağırlık: 2.25kg
Sertifikalı: ISO, CE, UKCA

Mevcut Seçenekler:

Gönderim yeri

Çin

ABD

Almanya

Birleşik Krallık

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

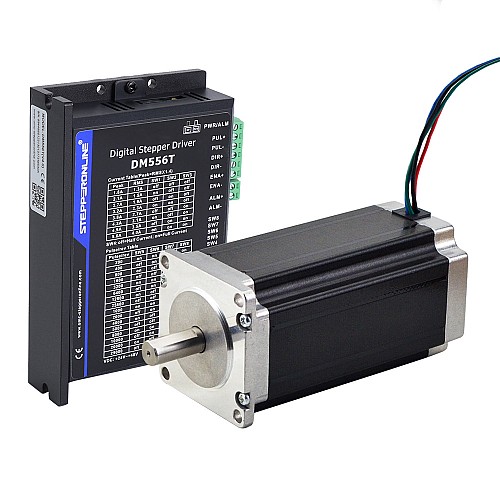

Bu CNC kiti şunları içeriyordu:

1 x DM556T: Dijital Adım Motoru Sürücüsü 1,8~5,6A 20-50VDC
1 x 23HS45-4204S: Nema 23 Bipolar 3Nm (425oz.in) 4.2A 57x57x114mm 4 Kablolu Adım Motoru CNC

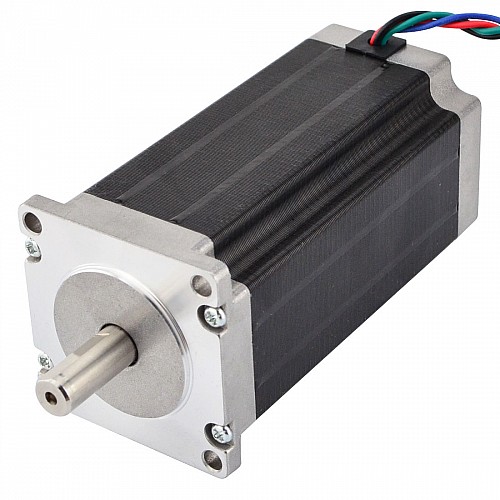

Motor Özellikleri

Üretici Parça Numarası: 23HS45-4204S
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 3,0 Nm (425 oz.in)
Anma Akımı/faz: 4.2A
Faz Direnci: 0.9ohm
Endüktans: 3,8mH±20%(1KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 113mm
Mil Çapı: Φ10mm
Şaft Uzunluğu: 24mm
D-kesim Uzunluğu: 20mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 400mm
Yalıtım Sınıfı: B 130°C[266°F]

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

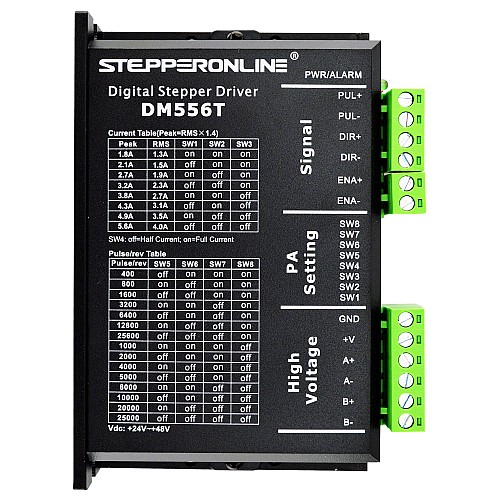

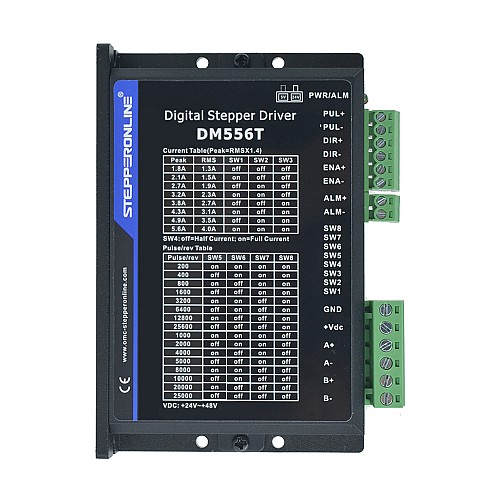

Sürücü Özellikleri

Optimum tork, ekstra yumuşak hareket, düşük motor ısınması ve gürültüsü için Anti-Rezonans
Geniş aralıklı motorlardan optimum tork için motor otomatik tanımlama ve parametre otomatik yapılandırması
Adım ve yön (PUL/DIR) kontrolü
Pürüzsüz motor hareketi için Çoklu Adımlama
TTL uyumlu ve optik olarak izole edilmiş girişler
Giriş voltajı 20-50VDC
DIP anahtarları aracılığıyla 400-25.600 arasında 16 seçilebilir mikro adım çözünürlüğü
DIP anahtarları aracılığıyla 1,8 - 5,6 A arasında 8 seçilebilir çıkış akımı ayarı
Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
200KHz'e kadar darbe giriş frekansı
Otomatik rölanti akımı azaltma
Aşırı gerilim ve aşırı akım korumaları

Ürün Tipi
Ürün Türü	Açık Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Faz Sayısı	2
Giriş Voltaj Referansı (V)	24 - 48DC
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	425
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	10
Ürün Serisi	TS Serisi

File	Size
23HS45-4204S_Full_Datasheet.pdf	150.68KB	Download
23HS45-4204S.STEP	1.93MB	Download
23HS45-4204S_Torque_Curve.pdf	155.07KB	Download
DM556T.pdf	2.88MB	Download
DM556T.STEP	2.76MB	Download
