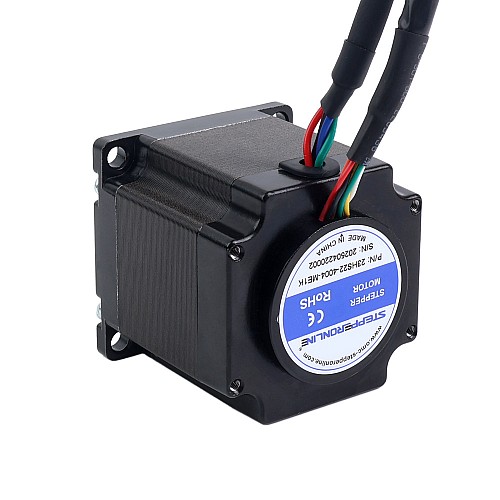

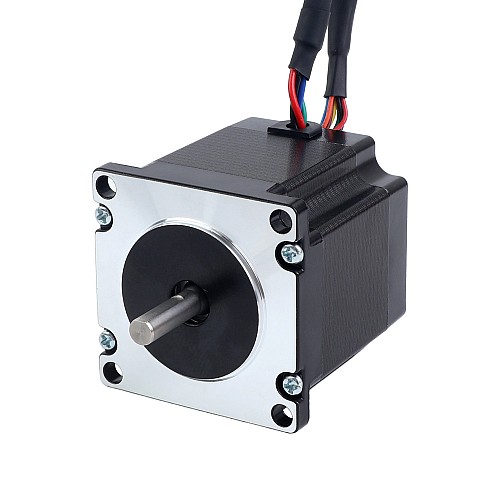

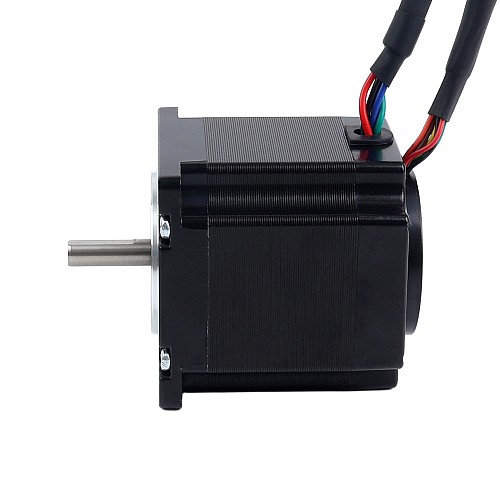

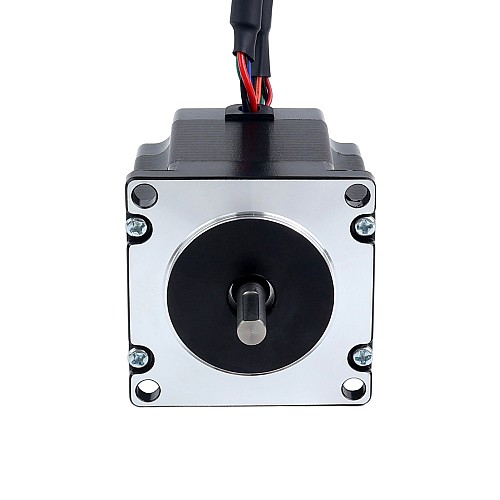

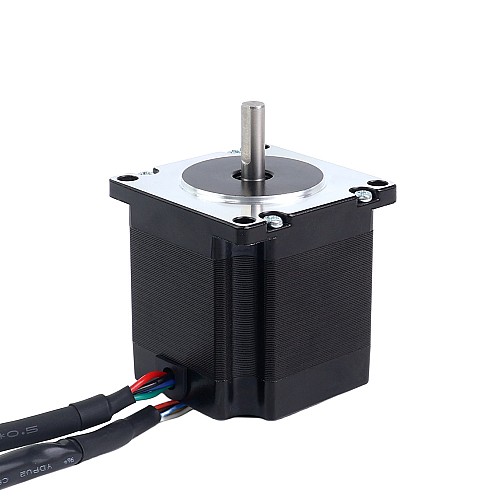

Nema 23 Kapalı Döngü Adım Motoru 1,20 Nm (169,93 oz.in) Manyetik Kodlayıcı 1000PPR (4000CPR)

0 yorum - Yorum Yap

873,29 TL

5 + 837,42 TL

10 + 804,11 TL

50 + 773,36 TL

100 + 745,18 TL

Stokta var: 10000
Modeli: 23HS22-4004-ME1K
Brüt ağırlık: 0.84kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu Nema 23 kapalı devre adım motoru, 1,20 Nm (169,93 oz.in) tutma torku sağlar ve 3 kanallı çıkış ve 1000 ppr (4000 cpr) çözünürlüğe sahip kompakt bir manyetik artımlı kodlayıcıya sahiptir. Aynı boyuttaki diğer kapalı devre adım motorlarıyla karşılaştırıldığında, bu motor daha yüksek çıkış torku sağlar ve bu da onu işbirlikçi robotlar, tıbbi ekipman, raylı ulaşım ve havacılık sistemleri gibi alan kısıtlaması olan ancak yüksek tork gerektiren senaryolarda hassas konumlandırma kontrolü gerektiren uygulamalar için ideal hale getirir.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS22-4004-ME1K
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 1,20 Nm (169,93 oz.in)
Anma Akımı/faz: 4.00A
Faz Direnci: 0,50 ohm± %10
Endüktans: 1,70mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 56mm
Mil Çapı: Φ6,35mm
Şaft Uzunluğu: 21mm
D-kesim Uzunluğu: 15mm
Kablo Uzunluğu: 500mm
Ağırlık: 0,74 kg

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Motor ve Enkoder Bağlantısı

Motor	A+	A-	B+	B-
Tel	Yeşil	Siyah	Kırmızı	Mavi

Kodlayıcı	GND	VCC	EA+	EB+	EA-	EB-	EZ+	EZ-
Tel	Siyah	Kırmızı	Kahverengi	Mavi	Turuncu	Yeşil	Sarı	Beyaz

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	4.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	1.7
Faz Direnci (ohm)	0.5
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	120
Tutma Torku (oz.in)	169.93
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	56
IP Derecelendirmesi	40
Mil Çapı (mm)	6.35
Şaft Uzunluğu (mm)	21
Ürün Serisi	S
