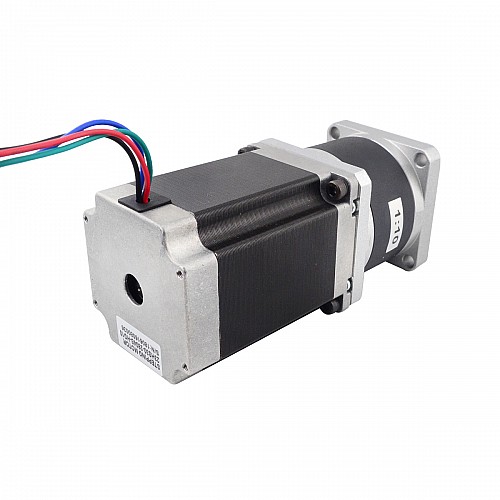

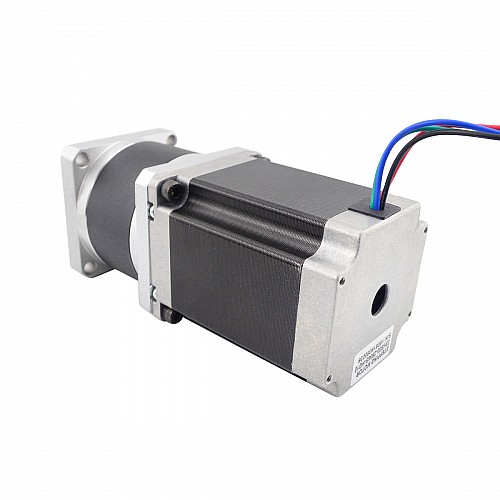

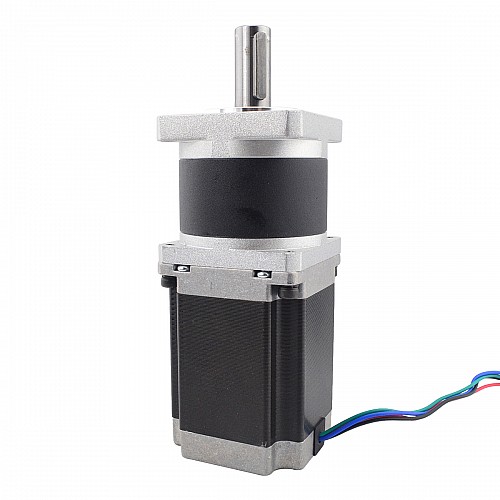

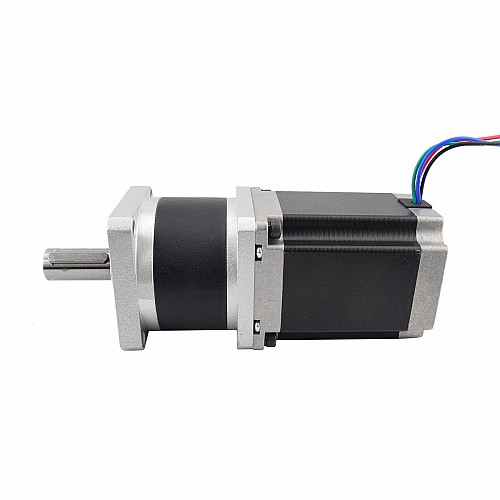

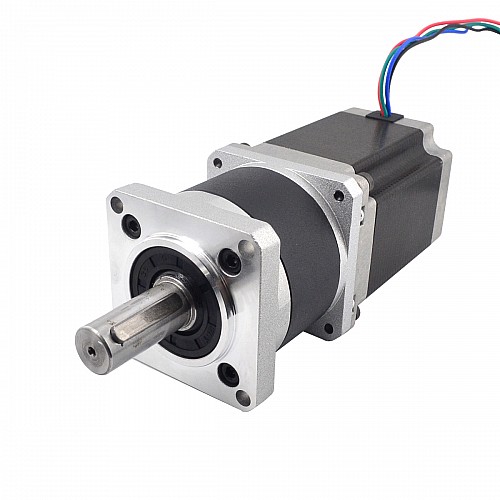

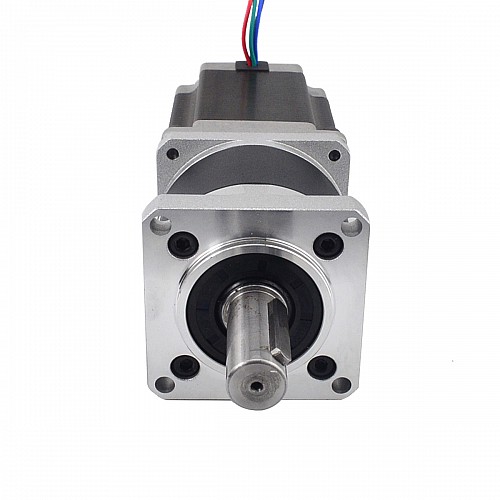

Nema 23 Step Motor L=76mm Dişli Oranı 10:1 Yüksek Hassasiyetli Planet Dişli Kutusu

0 yorum - Yorum Yap

3.560,19 TL

5 + 3.384,25 TL

10 + 3.224,97 TL

50 + 3.080,20 TL

100 + 2.947,40 TL

Stokta var: 10000
Modeli: 23HS30-2804S-HG10
Brüt ağırlık: 1.84kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

76 mm gövde ve 2,80 A anma akımına sahip bu Nema 23 step motor, 10:1 dişli oranına sahip 54 mm planet dişli kutusuyla entegre edilmiştir. Özel alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Parça Numarası: 23HS30-2804s-HG10
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 1,89 Nm (267,70 oz.in)
Anma Akımı/faz: 2,80A
Faz Direnci: 1.13ohm
Endüktans: 5,40mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet Dişli
Dişli Malzemesi: Alaşımlı Çelik
Dişli Oranı: 10:1
Verimlilik: %92
Yük olmayan durumdaki geri boşluk: <=30'
Maksimum İzin Verilen Tork: 6N.m(849.84oz.in)
Anlık İzin Verilen Tork: 12N.m(1699.68oz.in)
Maksimum Radyal Yük: 250N
Ortam Sıcaklığı: -10-50℃
Gürültü: <=50dB

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Motor Uzunluğu: 76mm
Şanzıman Uzunluğu: 54mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 34mm
Anahtar Uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 1500g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	2.8
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	5.4
Faz Direnci (ohm)	1.13
Şanzımansız Tutma Torku (Nm)	1.89
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	1500
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	10
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	130
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	320
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	34
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=30'

File	Size
23HS30-2804S-HG10.STEP	3MB	Download
23HS30-2804S-HG10_Torque_Curve.pdf	182.69KB	Download
23HS30-2804S-HG10 Full Datasheet	127.62KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
