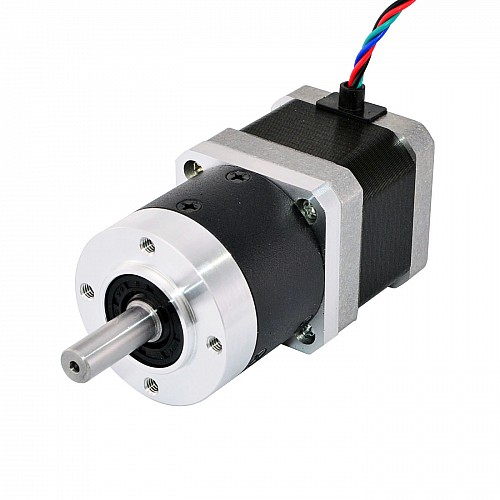

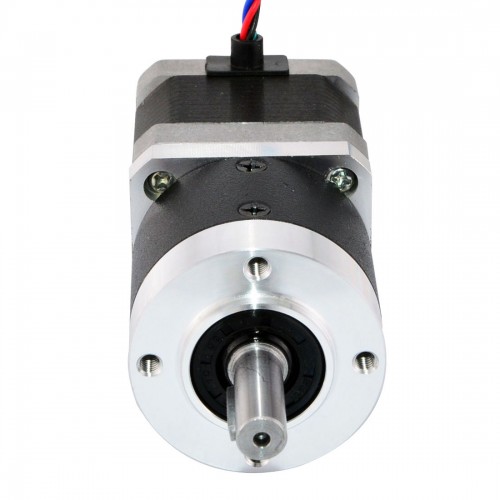

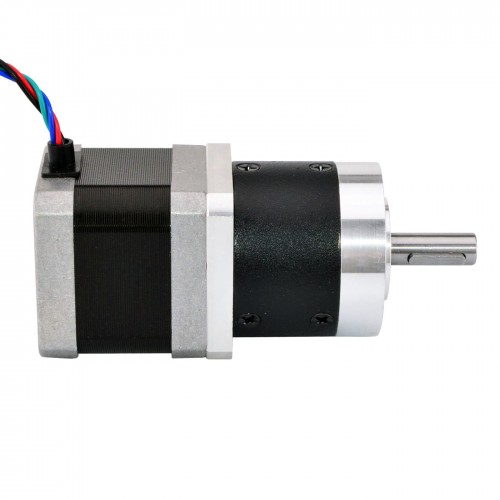

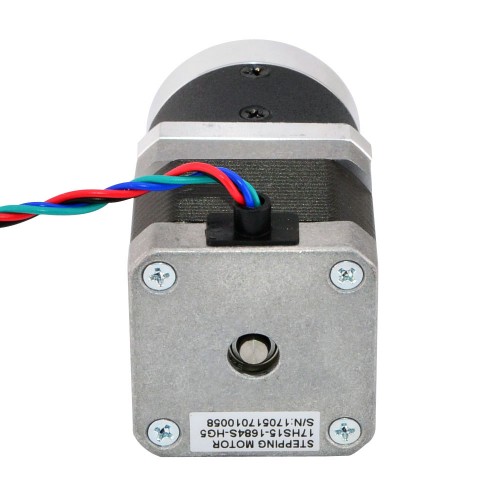

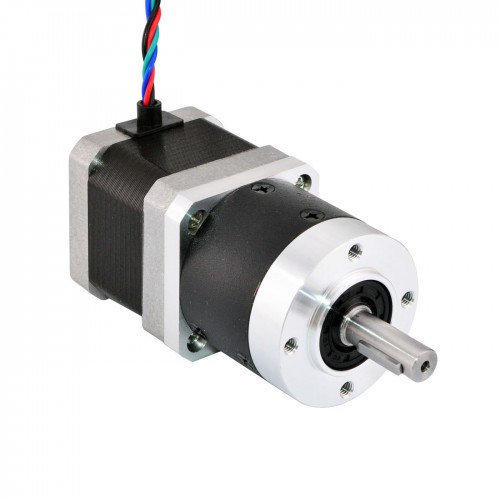

Nema 17 Step Motor L=39mm Dişli Oranı 5:1 Yüksek Hassasiyetli Planet Dişli Kutusu

Sıcak öğeler

Nema 17 Step Motor L=39mm Dişli Oranı 5:1 Yüksek Hassasiyetli Planet Dişli Kutusu

1 yorum - Yorum Yap

2.124,50 TL

5 + 2.019,45 TL

10 + 1.924,22 TL

50 + 1.837,96 TL

100 + 1.758,96 TL

Stokta var: 10000
Modeli: 17HS15-1684S-HG5
Brüt ağırlık: 0.60kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

39 mm gövde ve 1,68 A nominal akıma sahip bu Nema 17 step motor, 5:1 dişli oranına sahip 41 mm planet dişli kutusuyla entegre edilmiştir. Özel alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Parça Numarası: 17HS15-1684S-HG5
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,36 derece
Şanzımansız Tutma Torku: 39Ncm(55oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1.6ohm
Endüktans: 3,2mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet Dişli
Dişli Malzemesi: Alaşımlı Çelik
Dişli Oranı: 5 :1
Verimlilik: %92
Yük olmayan durumdaki geri boşluk: <=30'
Maksimum İzin Verilen Tork: 3,5 Nm (495,6 oz.in)
Anlık İzin Verilen Tork: 6Nm(849.7oz.in)
Maksimum Radyal Yük: 100N
Ortam Sıcaklığı: -10 - 90℃
Gürültü: <=50dB
Ömür: 20000 saat

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42mm
Motor Uzunluğu: 39mm
Şanzıman Uzunluğu: 41mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 23,5 mm
Anahtar Uzunluğu: 14mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Uygun braket ST-M12'dir .

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.6
Şanzımansız Tutma Torku (Nm)	0.39
Tork/İtki Eğrisi Var Mı?	Evet
Bağlantı Spesifikasyonu
Gövde Uzunluğu (mm)	80
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	Kama yolu
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	5
Envanter Yöntemi	Özel Envanter
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	320
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	23.5
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=30'

File	Size
17HS15-1684S-HG5.STEP	2.61MB	Download
17HS15-1684S-HG5_Torque_Curve.pdf	191.52KB	Download
17HS15-1684S-HG5 Full Datasheet	173.94KB	Download
17HS15-1684S_Torque_curve.pdf	213.98KB	Download
