Nema 23 Step Motor Bipolar L=78mm Dişli Oranı 30:1 Düz Dişli Kutusu

0 yorum - Yorum Yap

2.534,88 TL

5 + 2.415,31 TL

10 + 2.306,84 TL

50 + 2.207,77 TL

100 + 2.116,81 TL

Stokta var: 10000
Modeli: 23HS30-2804S-SG30
Brüt ağırlık: 1.70kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

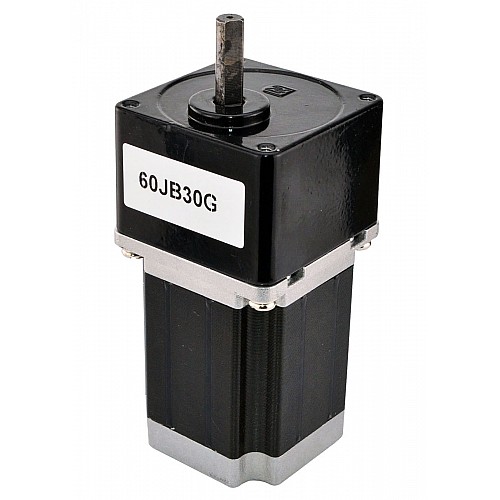

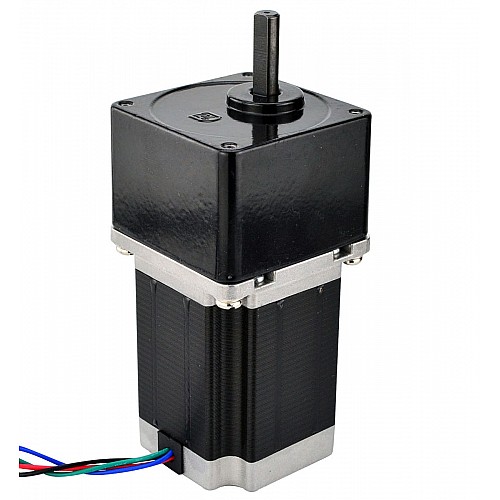

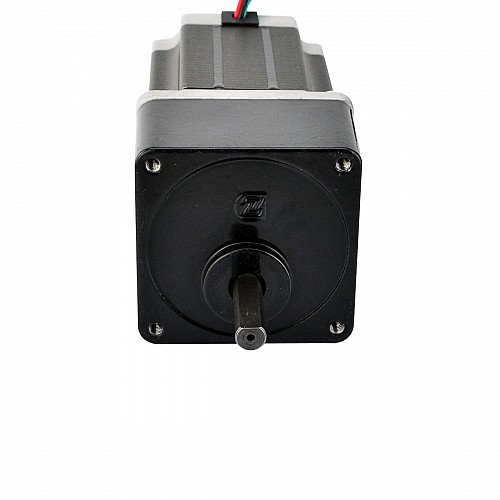

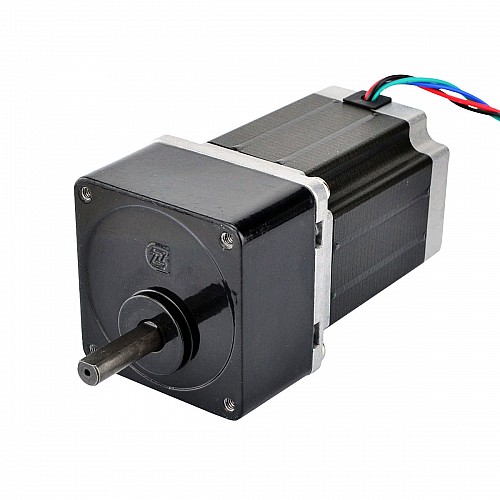

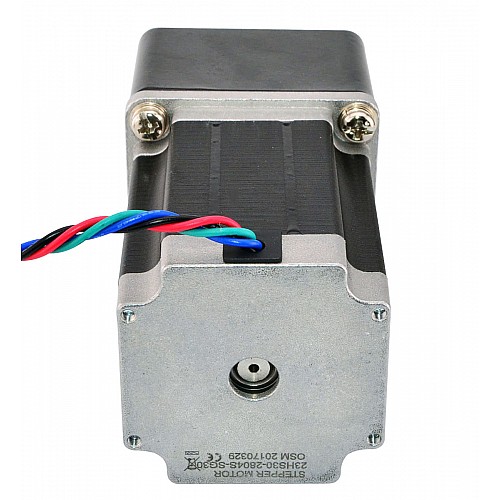

78 mm gövde çapına ve 2,8 A nominal akıma sahip bu Nema 23 step motor, 30:1 dişli oranına sahip 60 mm kare mahmuzlu bir dişli kutusuyla donatılmıştır. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS30-2804S-SG30
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,06 derece
Şanzımansız Tutma Torku: 1,89 Nm (267,65 oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 1.13ohm
Voltaj: 3.2V
Endüktans: 5,4 mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Mahmuz
Dişli Oranı: 30:1
Verimlilik: %70
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 5Nm

Fiziksel Özellikler

Çerçeve Boyutu: 60 x 60mm
Motor Uzunluğu: 78mm
Şanzıman Uzunluğu: 40mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 28mm
D-kesim Uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 1,6 kg

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	2.8
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	5.4
Faz Direnci (ohm)	1.13
Şanzımansız Tutma Torku (Nm)	1.89
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	1600
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Dişli Oranı	30
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	118
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	28
Şanzıman Tipi	Mahmuzlu Şanzıman
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
