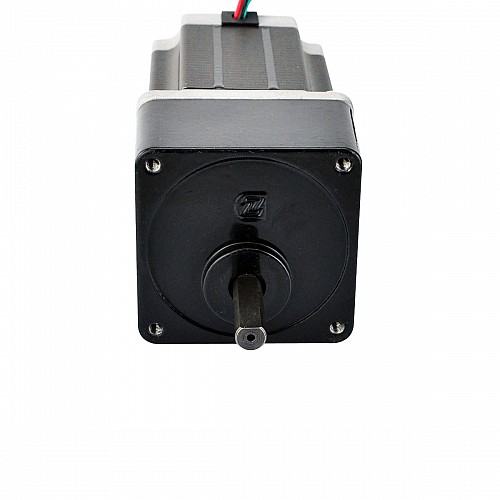

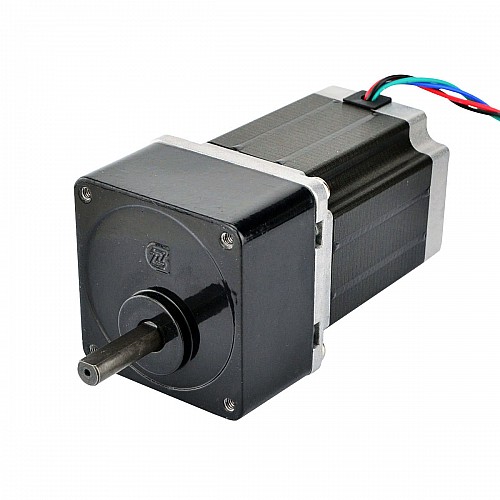

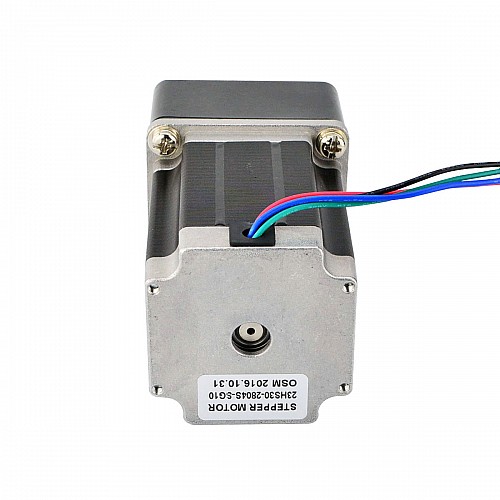

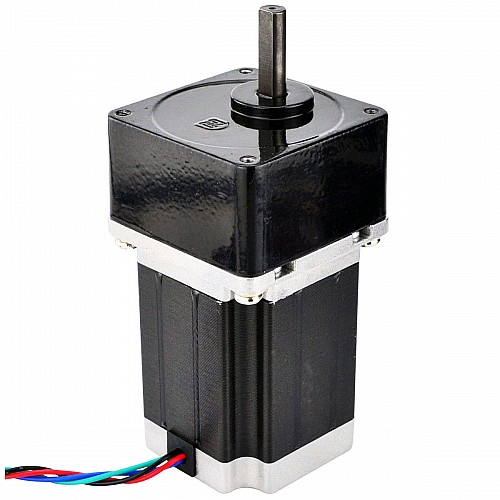

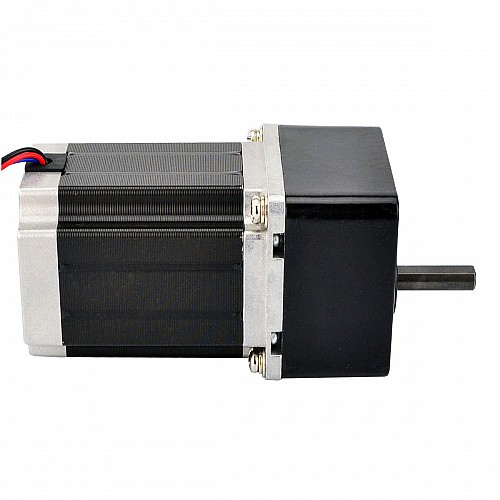

Nema 23 Step Motor Bipolar L=78mm Dişli Oranı 10:1 Düz Dişli Kutusu

1 yorum - Yorum Yap

2.395,24 TL

5 + 2.282,50 TL

10 + 2.180,01 TL

50 + 2.086,49 TL

100 + 2.000,23 TL

Stokta var: Ön sipariş
Modeli: 23HS30-2804S-SG10
Brüt ağırlık: 1.41kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 10

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

78 mm gövde ve 2,8 A nominal akıma sahip bu Nema 23 step motor, 10:1 dişli oranına sahip 60 mm kare mahmuzlu bir dişli kutusuyla donatılmıştır. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS30-2804S-SG10
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,18 derece
Şanzımansız Tutma Torku: 1,89 Nm (267,65 oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 1.13ohm
Voltaj: 3.2V
Endüktans: 5,4 mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Mahmuz
Dişli Oranı: 10:1
Verimlilik: %80
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 5Nm

Fiziksel Özellikler

Çerçeve Boyutu: 60 x 60mm
Motor Uzunluğu: 78mm
Şanzıman Uzunluğu: 32mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 28mm
D-kesim Uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 1,31 kg

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	2.8
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	5.4
Faz Direnci (ohm)	1.13
Şanzımansız Tutma Torku (Nm)	1.89
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	1500
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Dişli Oranı	10
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	110
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	28
Şanzıman Tipi	Mahmuzlu Şanzıman
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece

File	Size
23HS30-2804S-SG10_Full_Datasheet.pdf	149.33KB	Download
23HS30-2804S-SG10.STEP	2.15MB	Download
23HS30-2804S-SG10_Torque_Curve.pdf	166.84KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
