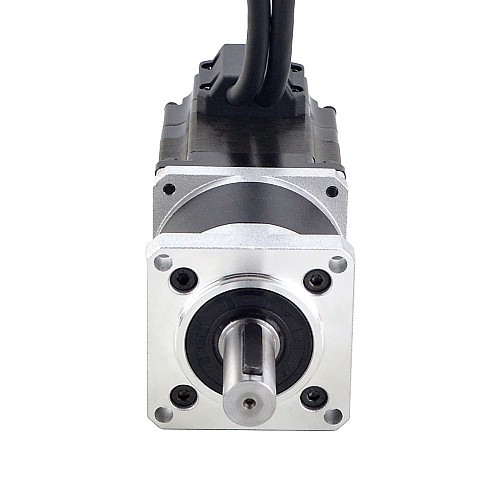

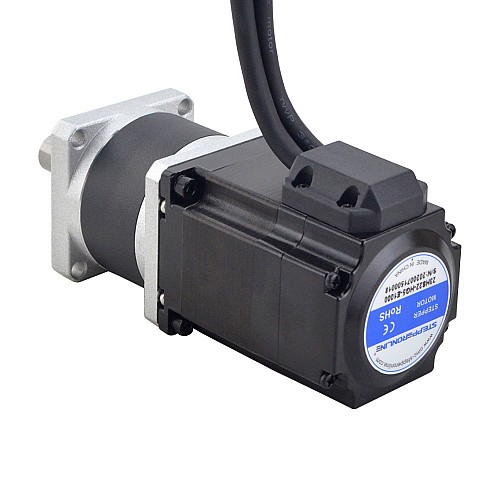

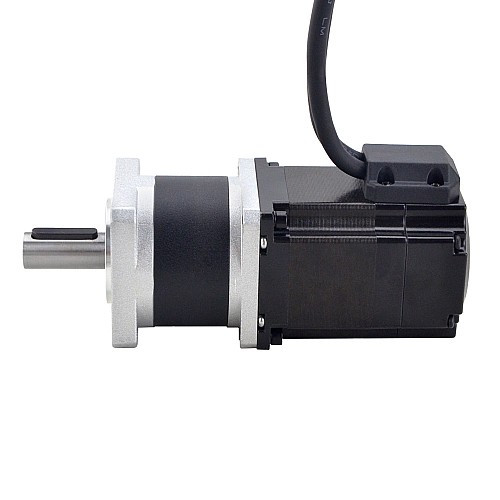

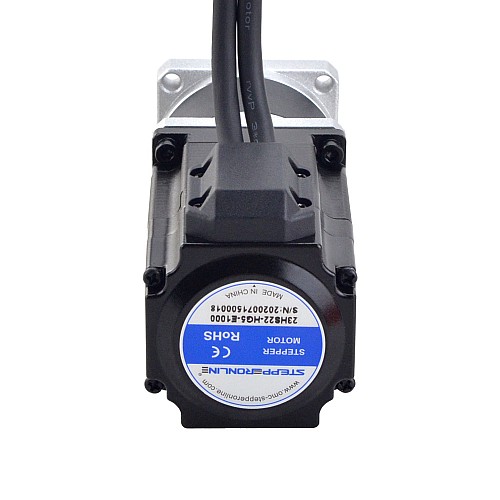

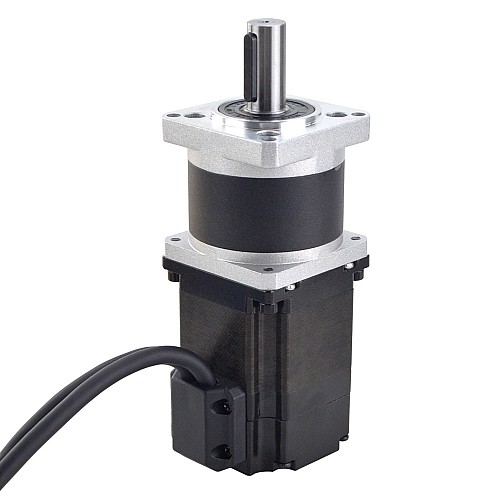

Nema 23 Kapalı Döngü Adım Motoru L=56mm Dişli Oranı 5:1 Yüksek Hassasiyetli Planet Dişli Kutusu

0 yorum - Yorum Yap

3.923,60 TL

5 + 3.708,80 TL

10 + 3.516,21 TL

50 + 3.342,40 TL

100 + 3.185,25 TL

Stokta var: 10000
Modeli: 23HS22-HG5-E1000
Brüt ağırlık: 1.80kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS22-HG5-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 1,2 Nm (169,97 oz.in)
Anma Akımı/faz: 4.0A
Faz Direnci: 0,45 ohm
Endüktans: 1,3mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 56mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 34mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm
Ağırlık: 1,5 kg

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 5:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk: <=0,8 derece
Maksimum İzin Verilen Tork: 6 Nm (849,7 oz.in)
Anlık İzin Verilen Tork: 12Nm(1699oz.in)
Maksimum Radyal Yük: 400N
Gürültü: <=50dB
Ortam Sıcaklığı: 0 - 50℃

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

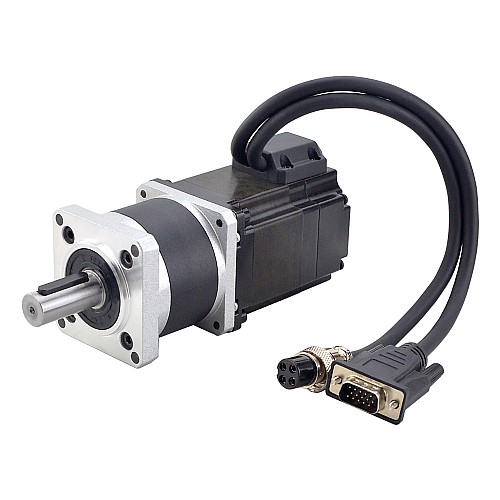

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	4.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	2
Endüktans (mH)	1.3
Faz Direnci (ohm)	0.45
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	120
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	5
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	56
IP Derecelendirmesi	40
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	34
Şanzıman Tipi	HG Serisi Planet Dişli Kutusu
Yük Olmayan Durumdaki Geri Boşluk	<=0.8 derece
