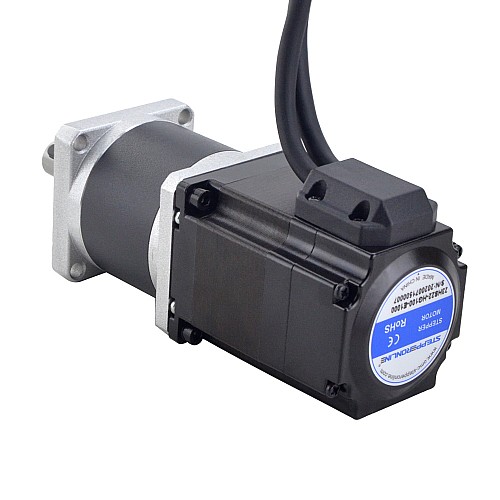

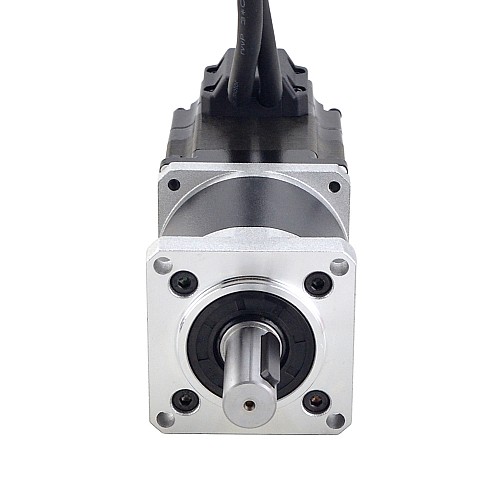

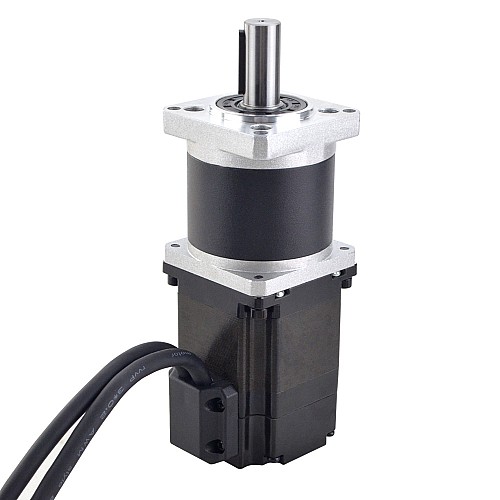

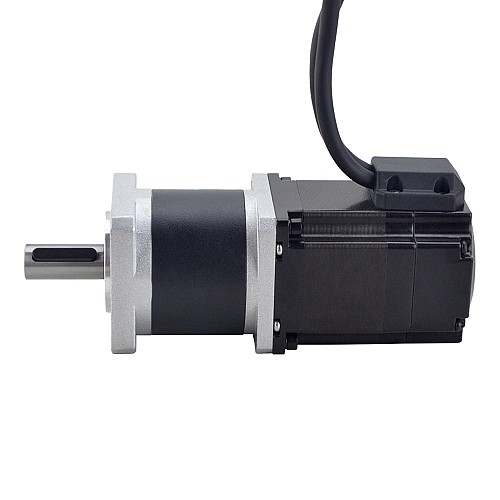

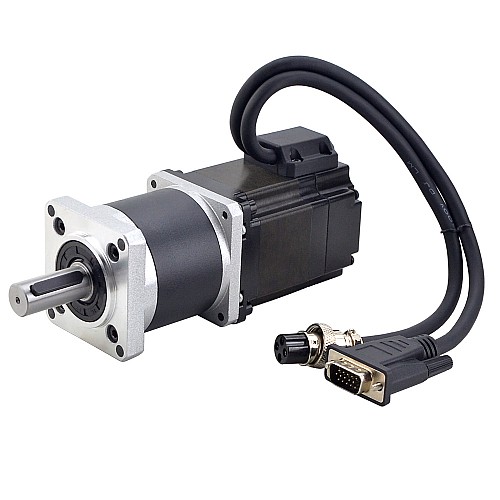

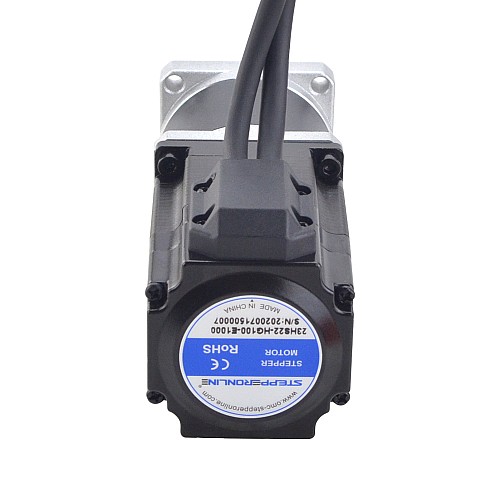

Nema 23 Kapalı Döngü Adım Motoru L=56mm Dişli Oranı 100:1 Yüksek Hassasiyetli Planet Dişli Kutusu

0 yorum - Yorum Yap

4.471,48 TL

5 + 4.226,37 TL

10 + 4.006,87 TL

50 + 3.809,15 TL

100 + 3.629,80 TL

Stokta var: Ön sipariş
Modeli: 23HS22-HG100-E1000
Brüt ağırlık: 2.00kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 5

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS22-HG100-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 1,2 Nm (169,97 oz.in)
Anma Akımı/faz: 4.0A
Faz Direnci: 0,45 ohm
Endüktans: 1,3mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 157mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 34mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm
Ağırlık: 1,65 kg

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 100:1
Verimlilik: %65
Yük olmayan durumdaki geri boşluk: <=2,4 derece
Maksimum İzin Verilen Tork: 25 Nm (3540oz.in)
Anlık İzin Verilen Tork: 50Nm(7082oz.in)
Maksimum Radyal Yük: 250N
Gürültü: <=50dB
Ortam Sıcaklığı: 0 - 50℃

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	4.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	2
Endüktans (mH)	1.3
Faz Direnci (ohm)	0.45
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	120
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	100
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	157
IP Derecelendirmesi	40
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	34
Şanzıman Tipi	HG Serisi Planet Dişli Kutusu
Yük Olmayan Durumdaki Geri Boşluk	<=2.4 derece
