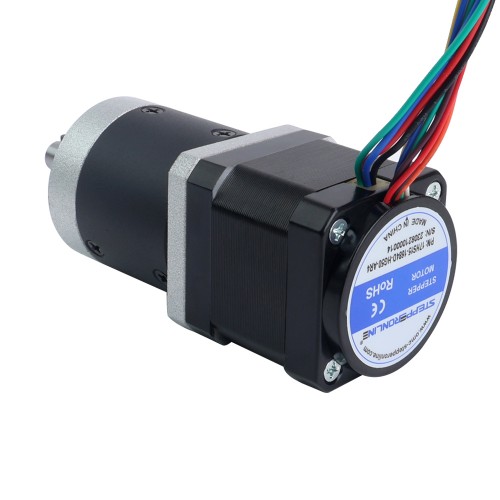

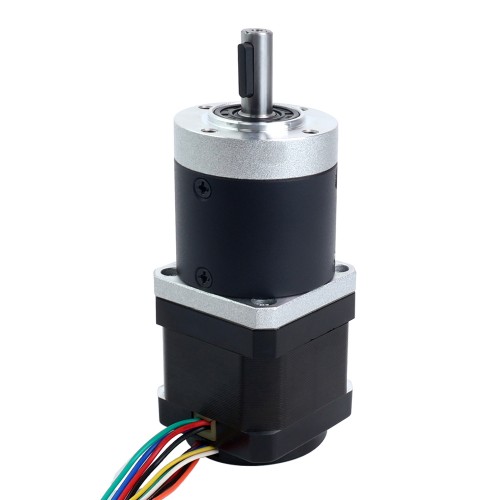

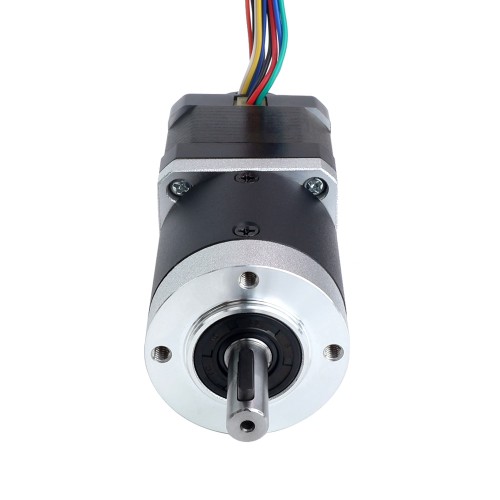

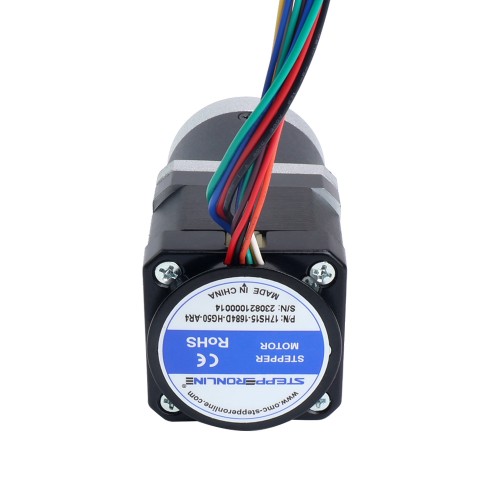

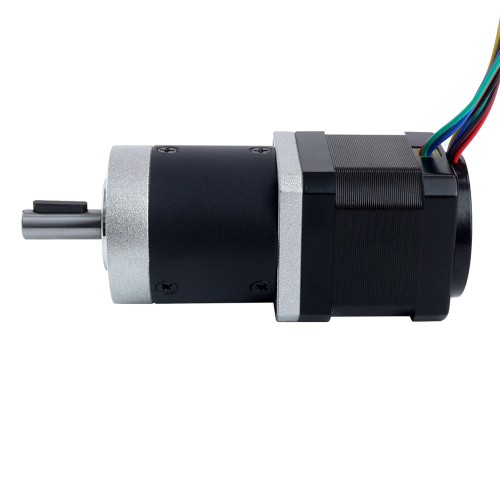

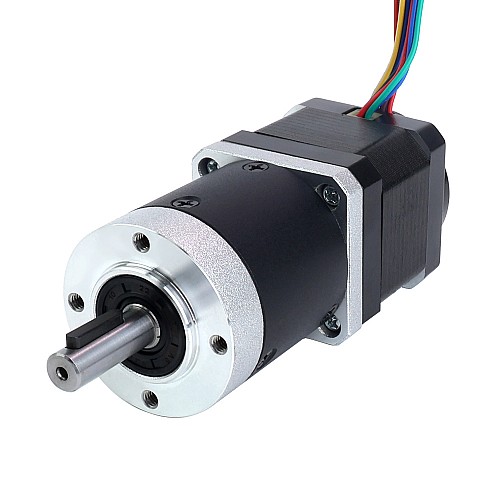

Nema 17 Step Motor, Dişli Kutusu, Dişli Oranı 50:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)

0 yorum - Yorum Yap

3.644,74 TL

5 + 3.433,36 TL

10 + 3.245,04 TL

50 + 3.076,79 TL

100 + 2.924,76 TL

Stokta var: 10000
Modeli: 17HS15-1684D-HG50-AR4
Brüt ağırlık: 0.66kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu Nema 17 dişli motor, AR4 kitindeki Joint 3 motorudur. 50:1 dişli oranına sahip planet dişli kutusu ve 3 kanallı ve 1000PPR (4000CPR) çözünürlüğe sahip çok ince ve uygun maliyetli manyetik artımlı kodlayıcılarla entegre edilmiştir. Ayrıca, sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için de iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS15-1684D-HG50-AR4
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 39Ncm(55oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1.6ohm
Endüktans: 3,2mH ± %20 (1KHz)

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 50:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk: <=25'
Maksimum İzin Verilen Tork: 15 Nm (2124.17 oz.in)
Anlık İzin Verilen Tork: 25 Nm (3540.29oz.in)
Maksimum Radyal Yük: 150N
Gürültü: <=50dB
Ortam Sıcaklığı: -10 - 50℃
Yalıtım Sınıfı: B 130°C[266°F]
Ömür: 6000 saat

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 39mm
Şanzıman Uzunluğu: 48.3mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 23,5 mm
Anahtar Uzunluğu: 14mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 606g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı	+5V	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Tel	Kırmızı	Siyah	Kahverengi	Turuncu	Mavi	Yeşil	Sarı	Beyaz

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Akım(A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.6
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Şanzımansız Tutma Torku (Nm)	0.39
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (oz.in)	55
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	50
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	91.8
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	23.5
Şanzıman Tipi	HG Serisi Planet Dişli Kutusu
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=25'
