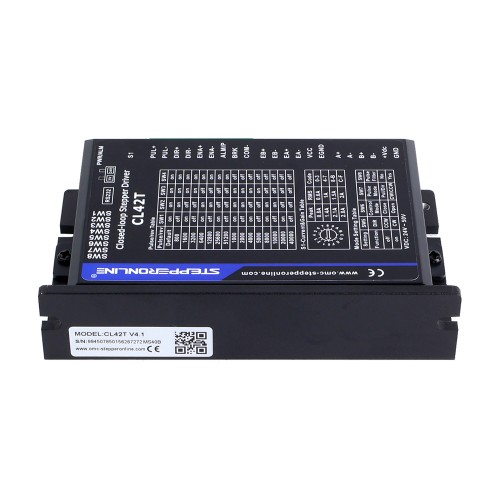

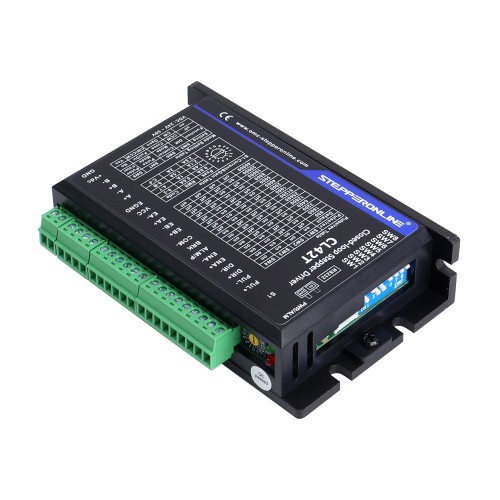

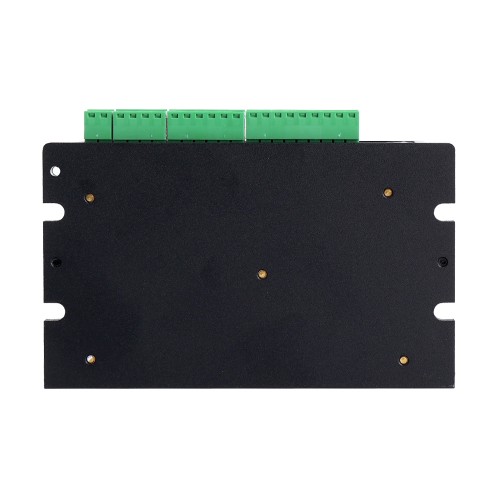

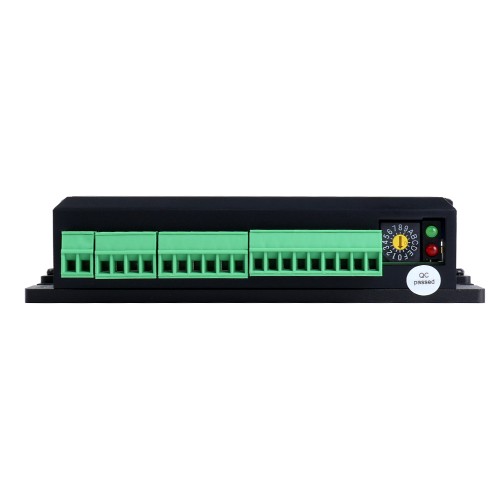

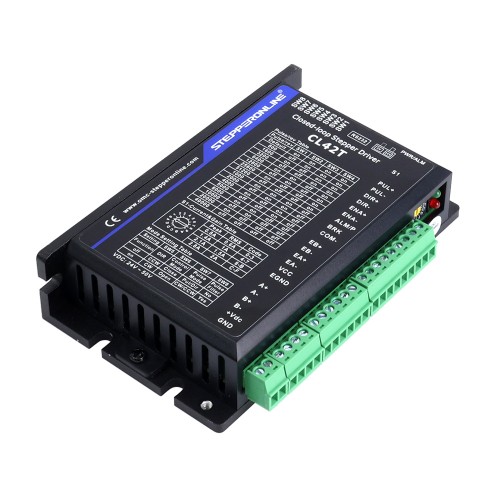

Nema 11, 14, 17 Adım Motorları için Kapalı Döngü Adım Motoru Sürücüsü V4.1 0-3.0A 24-48VDC

CL42T-V41, açık çevrim adım kontrol sistemlerindeki adım kaybı sorununu çözmek ve böylece minimum maliyetle sistem güvenilirliğini artırmak için tasarlanmış kapalı çevrim bir adım motoru sürücüsüdür. Adım motoru ve servo kontrollerindeki onlarca yıllık deneyimine dayanan gelişmiş bir kontrol algoritması kullanır. CL42T son derece güvenilir ve uygun fiyatlıdır ve CNC, medikal, elektronik, paketleme gibi birçok endüstriyel uygulamada mükemmel performans gösterir. CL42T, artımlı enkoderli 2 fazlı NEMA11, 14 ve 17 adım motorlarına güç sağlayabilir ( Kodlayıcı çözünürlüğü 1000 satır olmalıdır ). Geleneksel açık çevrim adım motor sistemleriyle karşılaştırıldığında, CL42T'yi benimseyen kapalı çevrim adım motoru sistemi, potansiyel adım kaybını ortadan kaldırabilir, gerçek zamanlı konum hatası düzeltmesi yapabilir ve tork rezervasyonuna ihtiyaç duymaz (%100 tork uygulaması). Ayrıca, tahrikli adım motorunu daha az ısınma, daha düşük gürültü ve düşük titreşimle çalıştırabilir.

Temel Özellikler

• Adım kaybı yok
• Tork rezervasyonu yok
• Kolay kurulum için ayar gerektirmez
• Maksimum 200KHz giriş frekansı
• Avlanma veya aşırı atış yok
• Düşük gürültü ve titreşim, akıcı hareket
• 5V/24V mantık voltajı seçici, varsayılan ayar 24V
• Aşırı gerilim, aşırı akım ve pozisyon takip hatasına karşı korumalar
• DIP switch'ler üzerinden 800-51.200 arası 15 mikro adım ayarı veya yazılım üzerinden 200-51.200 arası (200'er adet artışla)
• Varsayılan olarak 1000PPR çözünürlüğe sahip bir kodlayıcıyı destekler ve ayrıca 0-5000PPR arasında herhangi bir çözünürlüğü özelleştirebilirsiniz


Elektriksel Özellikler

• Çıkış Tepe Akımı: 0~3A
• Giriş Voltajı: +24~48VDC (Tipik 24VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Ortam Sıcaklığı: 0℃ － 65℃
• Nem: %40RH－%90RH
• Çalışma Sıcaklığı: 0℃ － 50℃
• Titreşim: 10-50Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ － 65℃
• Ağırlık: Yaklaşık 220 g (7,76 oz)

Paket listesi

• 1 x CL42T-V41: Nema 11, 14, 17 Adım Motoru için Kapalı Döngü Adım Motoru Sürücüsü V4.1 0-3.0A 24-48VDC
• 1 x CABLE-PC-1: Sürücü için RS232 Kablosu
