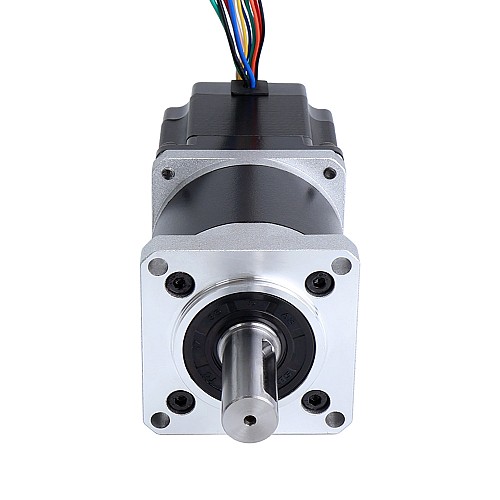

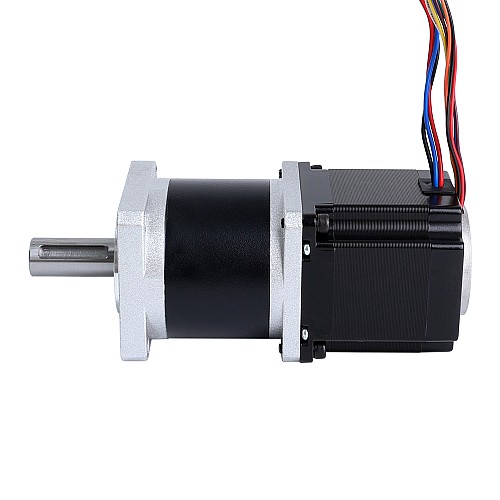

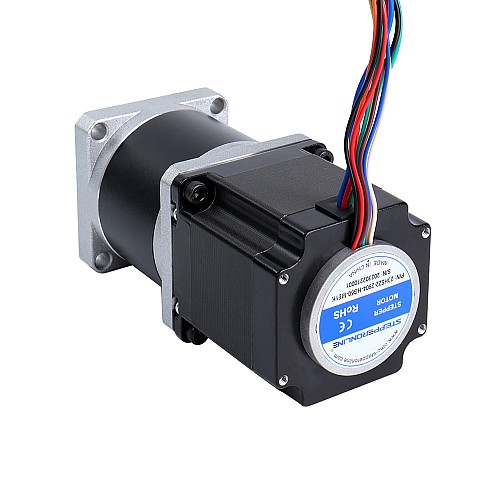

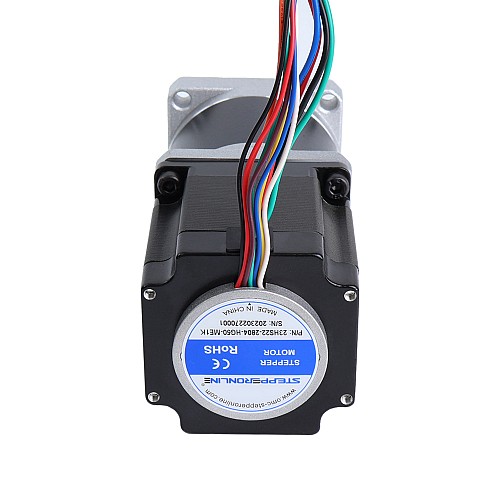

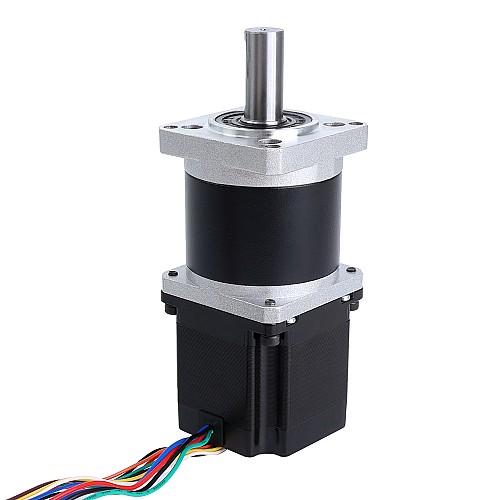

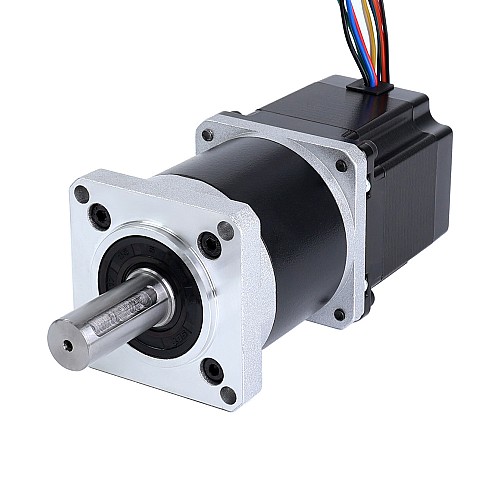

CN Satışta - Yüksek Hassasiyetli Redüktörlü Nema 23 Step Motoru 50:1 Dişli Oranı ve Manyetik Kodlayıcı 1000PPR (4000CPR)

-35 %

CN Satışta - Yüksek Hassasiyetli Redüktörlü Nema 23 Step Motoru 50:1 Dişli Oranı ve Manyetik Kodlayıcı 1000PPR (4000CPR)

0 yorum - Yorum Yap

5.756,43 TL

3.741,68 TL

Stokta var: 10000
Modeli: CN-23HS22-2804-HG50-ME1K
Brüt ağırlık: 1.65kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

«Kullanılmış ürün» ne anlama geliyor?

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin.
Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS22-2804-HG50-ME1K
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,036 derece
Şanzımansız Tutma Torku: 102Ncm(144.44oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 0.9ohm
Endüktans: 2,8mH±20%(1KHz)

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 50:1
Verimlilik: %75
Yük olmayan durumdaki geri boşluk: 1,6°
Maksimum İzin Verilen Tork: 20 Nm (2832,8 oz.in)
Anlık İzin Verilen Tork: 40Nm(5664oz.in)
Maksimum Eksenel Yük: 100N
Maksimum Radyal Yük: 250N
Ortam Sıcaklığı: -10 - 50℃
Yalıtım Sınıfı: B 130°C[266°F]
Ömür: 6000 saat

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Motor Uzunluğu: 55mm
Şanzıman Uzunluğu: 61.65mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 34mm
Kama Uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Motor ve Enkoder Bağlantısı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Tel Rengi	Kırmızı	Siyah	BRN	ORG	Mavi	Yeşil	Sarı	Beyaz
Tanım	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Akım(A)	2.8
Bipolar/Tek kutuplu	Bipolar
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	2.8
Faz Direnci (ohm)	0.9
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Şanzımansız Tutma Torku (Nm)	1.02
Tork/İtki Eğrisi var mı?	HAYIR
Tutma Torku (oz.in)	144.44
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	50
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	116.65
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	34
Şanzıman Tipi	HG Serisi Planet Dişli Kutusu
Tek Şaft/Çift Şaft	Tek Şaft
Yük olmayan durumdaki geri boşluk	<=1.6 derece
