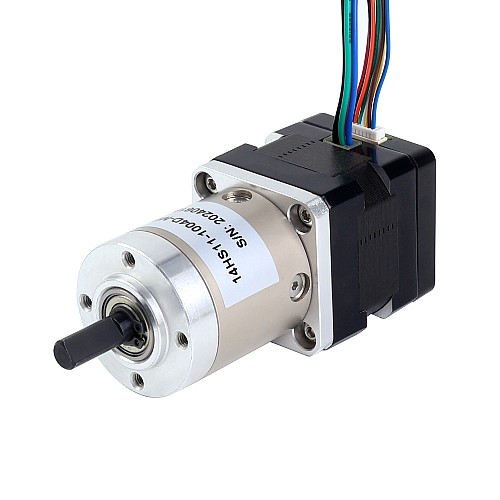

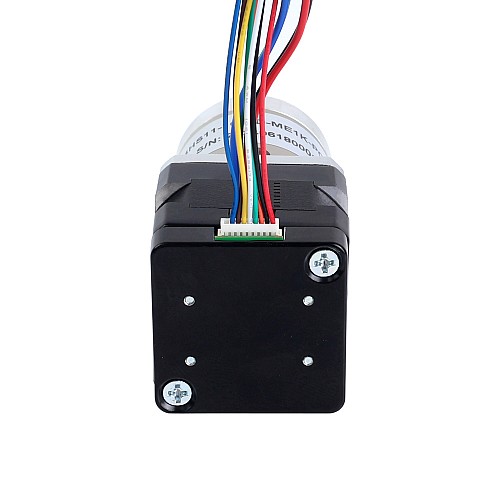

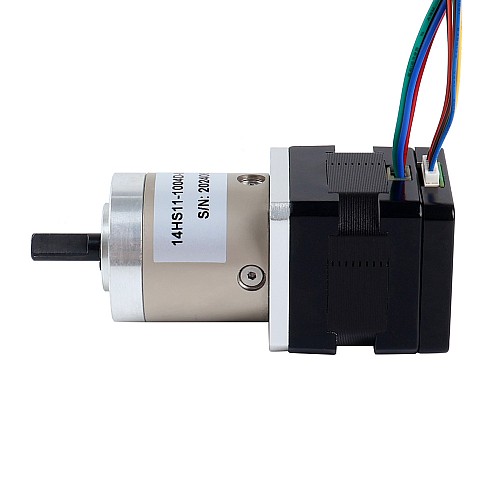

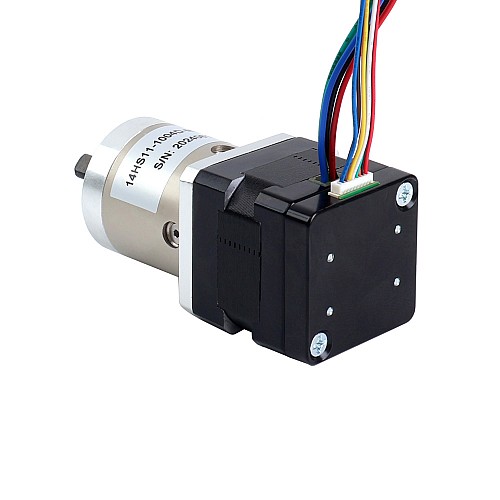

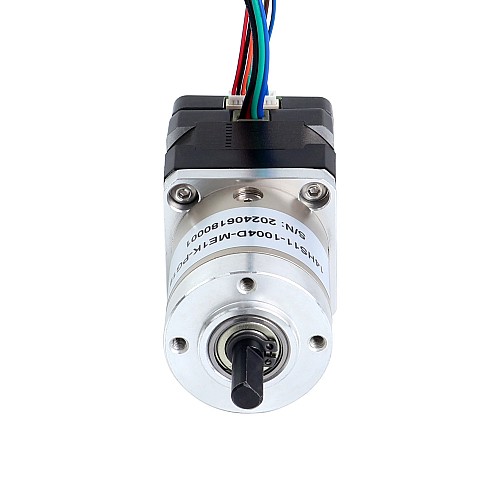

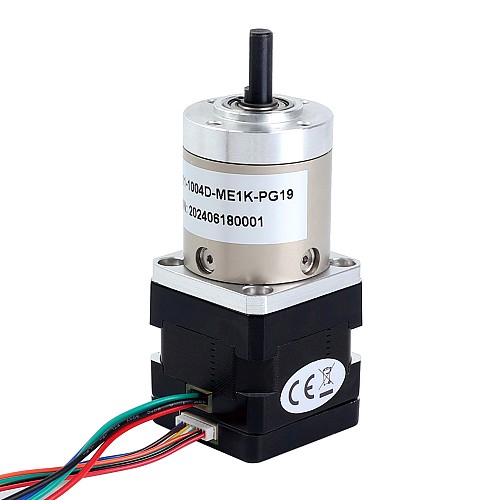

Planet Dişli Kutusu Dişli Oranı 19:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR) ile Nema 14 Adım Motoru

0 yorum - Yorum Yap

2.022,01 TL

5 + 1.916,96 TL

10 + 1.822,16 TL

50 + 1.736,75 TL

100 + 1.658,60 TL

Stokta var: 10000
Modeli: 14HS11-1004D-ME1K-PG19
Brüt ağırlık: 0.40kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu, 19.203:1 planet dişli kutusu ve 1000ppr(4000cpr) manyetik artımlı kodlayıcı ile donatılmış, Nema 14 kapalı devre bir motordur. Dahili kodlayıcı ve dişli kutusu, motorun düşük hızlarında hassas konumlandırma kabiliyeti ve yüksek tork iletimi sağlar. Yüksek hassasiyeti, diğer uygulamaların yüksek gereksinimlerini de karşılayabilir.

Elektriksel Özellikler

Üretici Parça Numarası: 14HS11-1004D-ME1K-PG19
Motor Tipi: Bipolar Step Motor
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 0,125 Nm (17,7 oz.in)
Anma Akımı/faz: 1.0A
Faz Direnci: 3,5 ohm±10%
Endüktans: 3,5mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 19.203:1
Verimlilik: %81
Yük olmayan durumdaki geri boşluk: <=1 derece
Maksimum İzin Verilen Tork: 3 Nm (424,92 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.2oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Fiziksel Özellikler

Şanzıman Tipi: Planet
Çerçeve Boyutu: 35 x 35mm
Motor Uzunluğu: 28mm
Şanzıman Uzunluğu: 35,8 mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Akım(A)	1.0
Bipolar/Tek Kutuplu	Bipolar
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	3.5
Faz Direnci (ohm)	3.5
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Şanzımansız Tutma Torku (Nm)	0.125
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Ağırlık(g)	294
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Çıkış Mili Tipi	D
Dişli Oranı	19
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	63.8
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=1 derece
