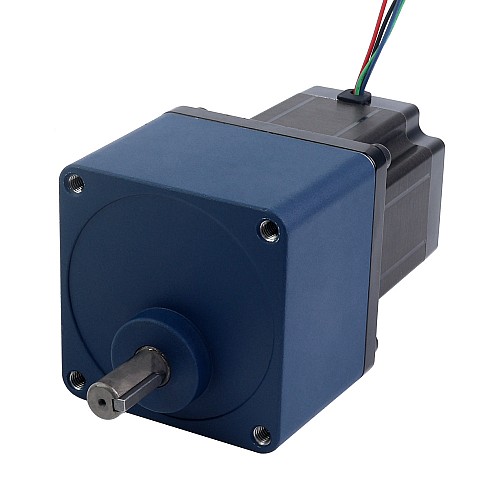

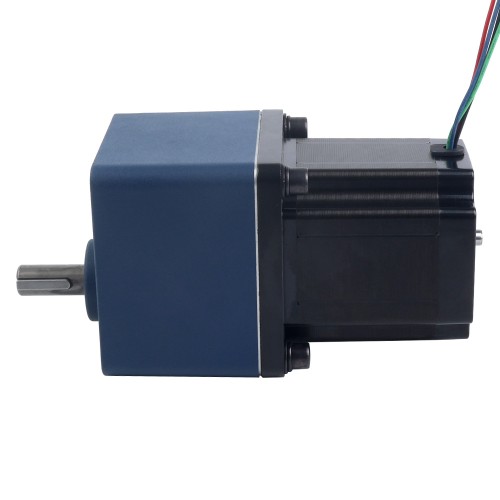

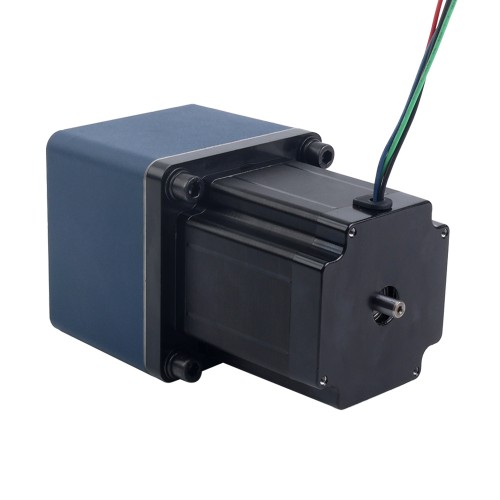

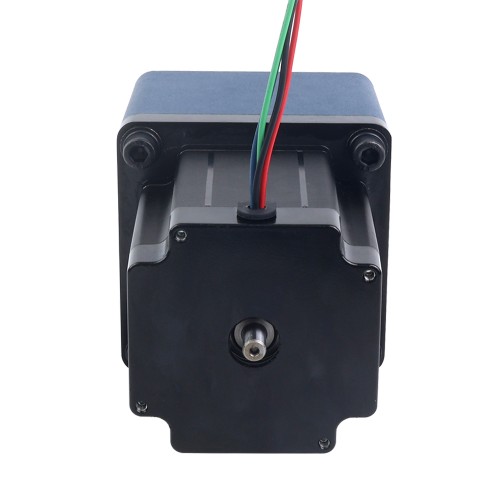

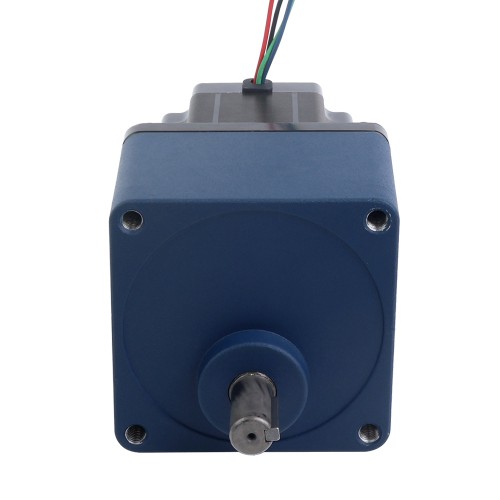

Nema 34 Step Motor Bipolar L=98mm Arka Şaft ve Dişli Oranı 9:1 Mahmuzlu Şanzıman

0 yorum - Yorum Yap

4.358,32 TL

5 + 4.169,14 TL

10 + 3.995,34 TL

50 + 3.835,63 TL

100 + 3.687,87 TL

Stokta var: Ön sipariş
Modeli: 34HS38-4004D-SG9
Brüt ağırlık: 5.39kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 5

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

97 mm gövde ve 4,0 A nominal akıma sahip bu Nema 34 step motor, 9:1 dişli oranına sahip 104 mm kare mahmuzlu entegre redüktörle donatılmıştır. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 34HS38-4004D-SG9
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 4,5 Nm (637,25 oz.in)
Nominal Tork: 29,2 Nm
Anma Akımı/faz: 4.0A
Faz Direnci: 0.6ohm
Voltaj: 2,4 V
Endüktans: 4,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Mahmuz
Dişli Oranı: 9:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 40 Nm

Fiziksel Özellikler

Çerçeve Boyutu: 104 x 104mm
Motor Uzunluğu: 97mm
Şanzıman Uzunluğu: 72mm
Mil Çapı: Φ15mm
Şaft Uzunluğu: 43mm
Anahtar yolu uzunluğu: 25 mm
Arka Şaft Çapı: 8mm
Arka Şaft Uzunluğu: 8mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 5,6 kg

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	4
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4.5
Faz Direnci (ohm)	0.6
Şanzımansız Tutma Torku (Nm)	4.5
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	9
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	170
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	15
Şaft Uzunluğu (mm)	43
Şanzıman Tipi	Mahmuzlu Şanzıman
Tek Şaft/Çift Şaft	Çift Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
