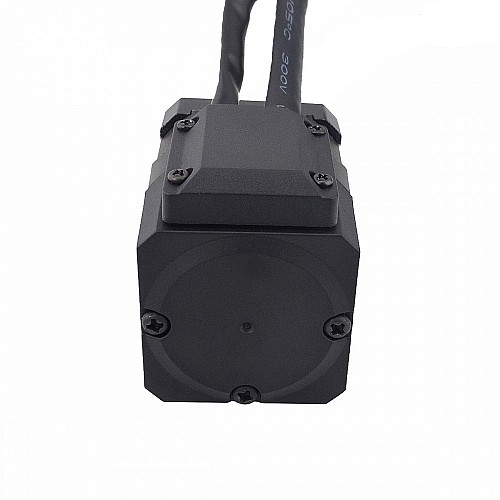

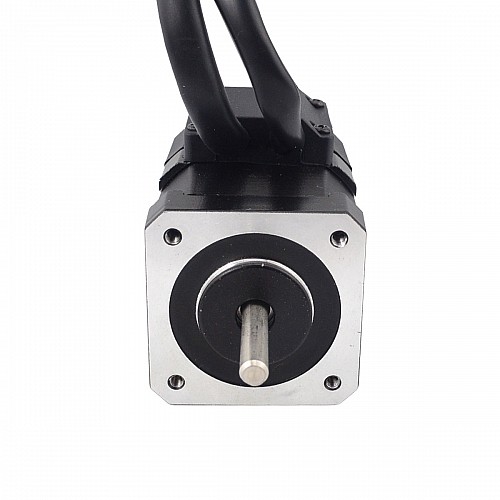

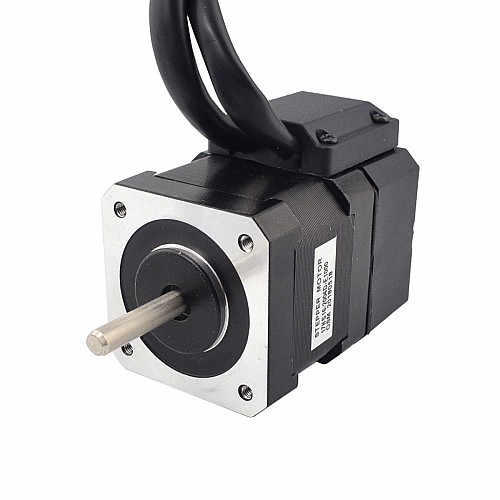

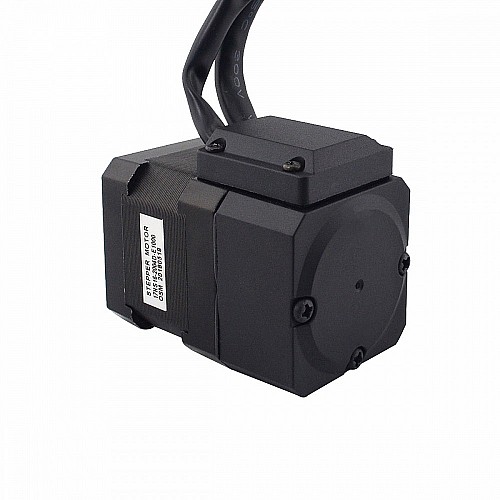

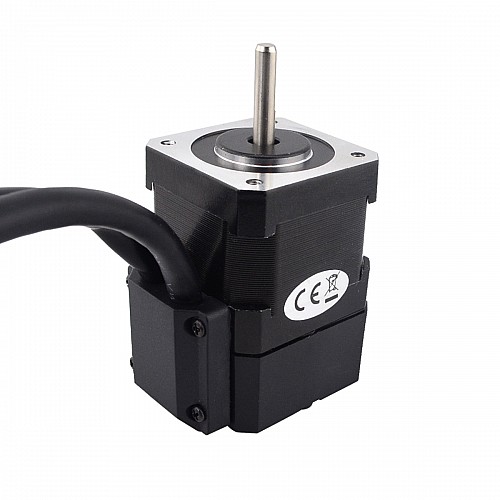

Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)

Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
Nema 17 Kapalı Döngü Adım Motoru 45 Ncm (63,7 oz.in) Kodlayıcı 1000PPR (4000CPR)
1 yorum - Yorum Yap
0,00 TL
  • Stokta var: 1
  • Modeli: 17HS16-2004D-E1000
  • Brüt ağırlık: 0.48kg
  • Sertifikalı: ISO, CE, UKCA, RoHS
Sepete Ekle
Soru
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
Satın alabilmek için asgari adet: 999
Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!
ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Motor Özellikleri

  • Üretici Parça Numarası: 17HS16-2004D-E1000
  • Motor Tipi: Bipolar Step Motor
  • Adım Açısı: 1,8 derece
  • Tutma Torku: 0,45 Nm (63,7 oz.in)
  • Anma Akımı/faz: 2,00A
  • Voltaj: 2.20V
  • Faz Direnci: 1.1ohm
  • Endüktans: 2,60 mH ± %20 (1 KHz)
  • Çerçeve Boyutu: 42 x 42 mm
  • Motor Uzunluğu: 64mm
  • Mil Çapı: Φ5mm
  • Şaft Uzunluğu: 24mm
  • D-Kesim Uzunluğu: 15mm
  • Potansiyel Müşteri Sayısı: 4
  • Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

  • Kodlayıcı Türü: Optik Artımlı
  • Sürüş Voltajı: 4,5V ila 5,5V
  • Çıkış akımı: 20mA
  • Çözünürlük: 1000PPR(4000CPR)
  • Çıkış Sinyali: 2 Kanal
  • Delik Çapı: Φ5mm
  • Çıkış Frekansı: ≤60MHz
  • Çalışma Hızı : ≤3600rpm
  • IP Koruması: IP20

Bağlantı

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Kodlayıcı
EA+
VCC
GND
EB+
EB-
EA-

Kaynaklar

Bazı sebeplerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 17E1K-05'tir .
Elektriksel Özellikler
Anma Akımı (A) 2.0
Çıkış Devresi Tipi Diferansiyel tip
Çıkış Sinyali Kanalları 2
Endüktans (mH) 2.6
Faz Direnci (ohm) 1.1
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Optik Artımlı
Tork/İtki Eğrisi Var Mı? Evet
Tutma Torku (Ncm) 45
Tutma Torku (oz.in) 63.7
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 17 (42 x 42)
Gövde Uzunluğu (mm) 64
IP Derecelendirmesi 40
Mil Çapı (mm) 5
Şaft Uzunluğu (mm) 24
File Size
17HS16-2004D-E1000_Full_Datasheet.pdf 152.09KB Download
17HS16-2004D-E1000.STEP 1.56MB Download
17HS16-2004D-E1000_Torque_Curve.pdf 162.34KB Download
