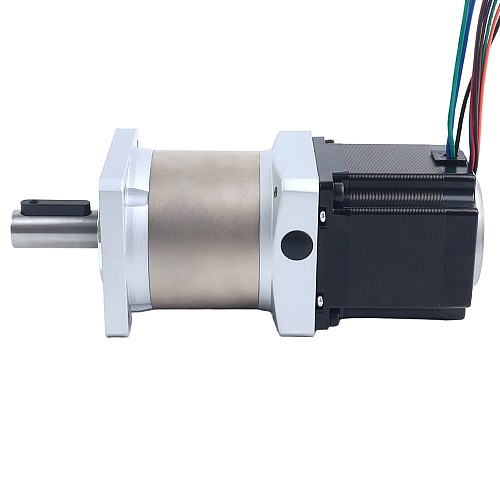

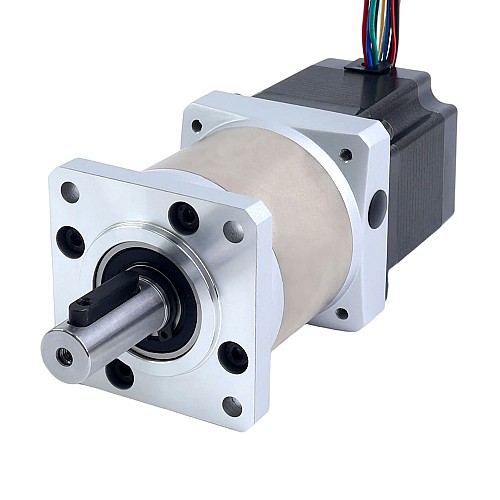

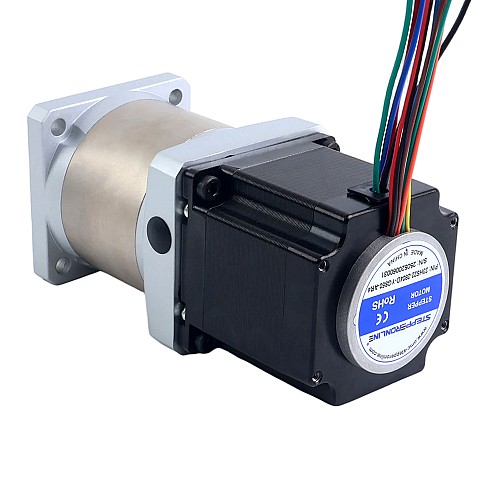

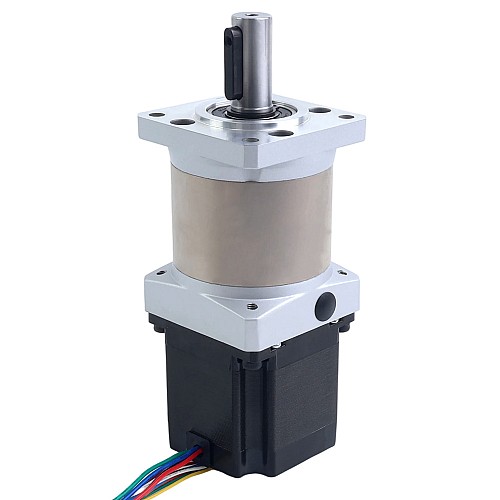

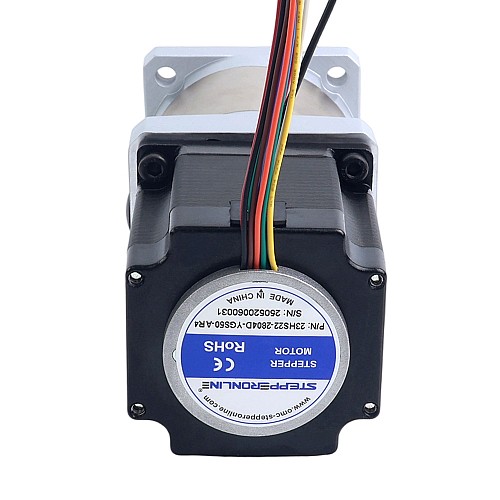

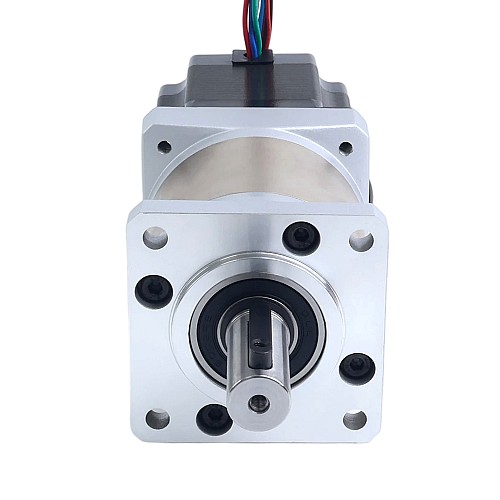

AR4 Yükseltilmiş Nema 23 Adım Motoru YGS Redüktörlü Dişli Oranı 50:1 Yüksek Hassasiyetli Planet Redüktör

1 yorum - Yorum Yap

6.513,14 TL

5 + 5.850,81 TL

10 + 5.310,61 TL

50 + 4.861,79 TL

100 + 4.483,01 TL

Stokta var: 10000
Modeli: 23HS22-2804D-YGS50-AR4
Brüt ağırlık: 1.67kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS22-2804D-YGS50-AR4
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 102Ncm(144.44oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 0.9ohm
Endüktans: 2,8mH±20%(1KHz)

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 50:1
Verimlilik: %94
Yük olmayan durumdaki geri boşluk: <=15'
Maksimum İzin Verilen Tork: 25 Nm (3541 oz.in)
Anlık İzin Verilen Tork: 50Nm(7082oz.in)
Maksimum Eksenel Yük: 230N
Maksimum Radyal Yük: 400N
Ortam Sıcaklığı: -10 - 50℃
Yalıtım Sınıfı: B 130°C[266°F]
Ömür: 6000 saat

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Motor Uzunluğu: 55mm
Şanzıman Uzunluğu: 73mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 35mm
Kama Uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Motor ve Enkoder Bağlantısı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Tel Rengi	Kırmızı	Siyah	Kahverengi	Turuncu	Mavi	Yeşil	Sarı	Beyaz
Tanım	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-

Bu motor, 23HS22-2804D-HG50-AR4 motorunun geliştirilmiş bir versiyonudur. Daha yüksek hassasiyete sahiptir ve AR4 robotik kolunun hassas kontrolü için gereken yüksek gereksinimleri karşılayabilir.

Eski motorunuzdaki HG50 şanzımanını, yeni ve ayrı bir YGS50 şanzımanı ile doğrudan kendiniz değiştirmenizin mümkün olmadığını lütfen aklınızda bulundurun.

Lütfen dikkat: Şanzımandaki kavrama sıkıca kilitlenmemiştir, lütfen kullanmadan önce sıkıca kilitlediğinizden emin olun. Kilitleme torku ise 9,8 Nm'dir.

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Akım(A)	2.8
Bipolar/Tek Kutuplu	Bipolar
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	2.8
Faz Direnci (ohm)	0.9
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Şanzımansız Tutma Torku (Nm)	1.02
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (oz.in)	144.44
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	50
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	128
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	35
Şanzıman Tipi	YG Serisi Planet Dişli Kutusu
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=15'
