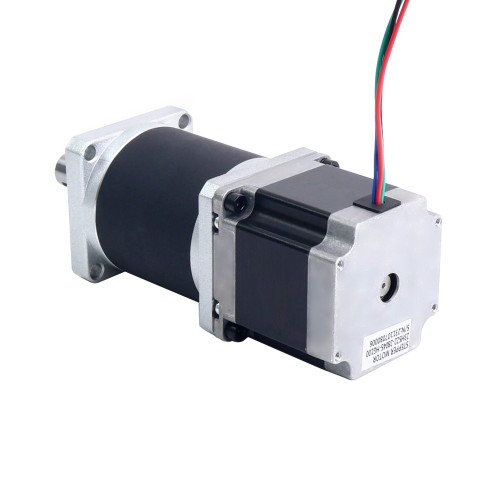

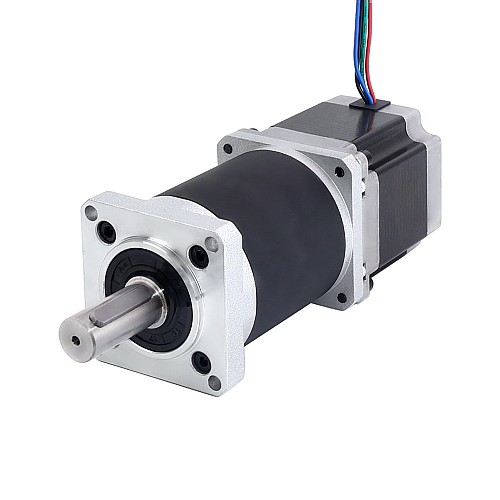

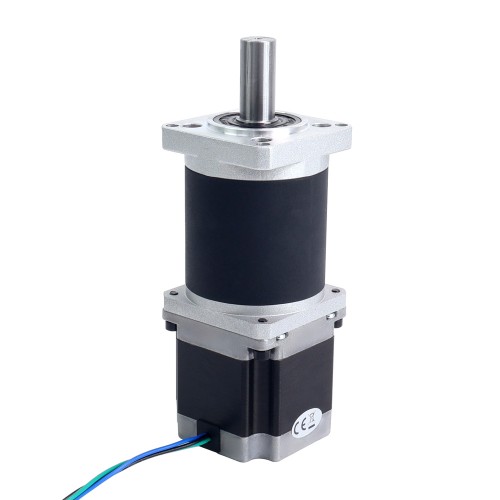

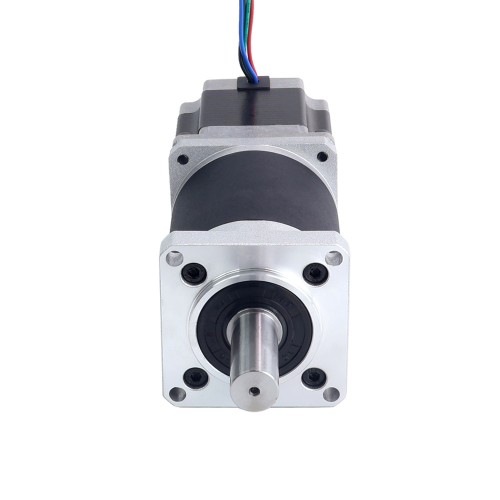

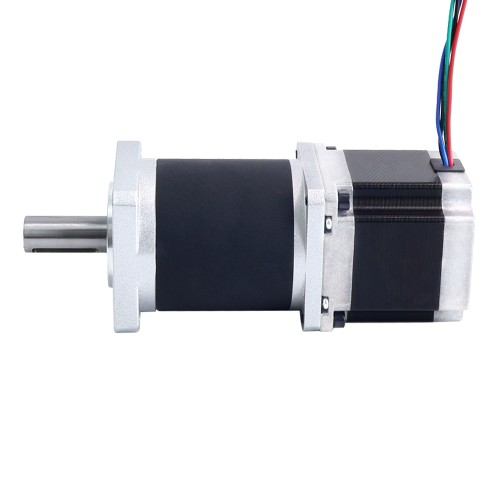

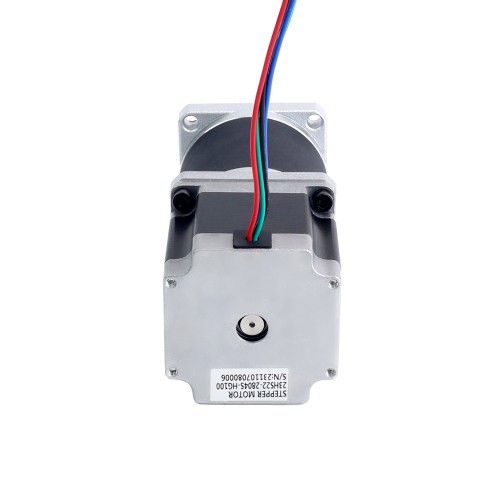

Nema 23 Step Motor L=55mm Dişli Oranı 100:1 Yüksek Hassasiyetli Planet Dişli Kutusu

0 yorum - Yorum Yap

3.921,89 TL

5 + 3.728,44 TL

10 + 3.552,93 TL

50 + 3.393,22 TL

100 + 3.247,17 TL

Stokta var: 10000
Modeli: 23HS22-2804S-HG100
Brüt ağırlık: 1.78kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

55 mm gövde ve 2,8 A nominal akıma sahip bu Nema 23 step motor, 100:1 dişli oranına sahip 76 mm planet dişli kutusuyla entegre edilmiştir. Özel alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Parça Numarası: 23HS22-2804S-HG100
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,018 derece
Şanzımansız Tutma Torku: 105Ncm(148.69oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 0.9ohm
Endüktans: 2,8mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet Dişli
Dişli Malzemesi: Alaşımlı Çelik
Dişli Oranı: 100 :1
Verimlilik: %75
Yük olmayan durumdaki geri boşluk: <=70'
Maksimum İzin Verilen Tork: 25 Nm (3540oz.in)
Anlık İzin Verilen Tork: 50Nm(7082oz.in)
Maksimum Radyal Yük: 250N
Ortam Sıcaklığı: -10 - 50℃
Sıcaklık Artışı: MAKS.80℃

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Motor Uzunluğu: 55mm
Şanzıman Uzunluğu: 76mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 34mm
Anahtar Uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 1690g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Şanzımansız Tutma Torku (Nm)	1.05
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	100
Envanter Yöntemi	Özel Envanter
Mil Çapı (mm)	14
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=70'

File	Size
23HS22-2804S-HG100.STEP	3.64MB	Download
23HS22-2804S-HG100_Torque_Curve.pdf	177.54KB	Download
23HS22-2804S-HG100_Full_Datasheet.pdf	56.78KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
