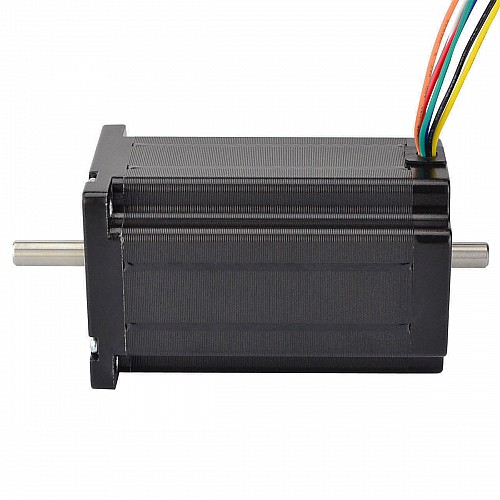

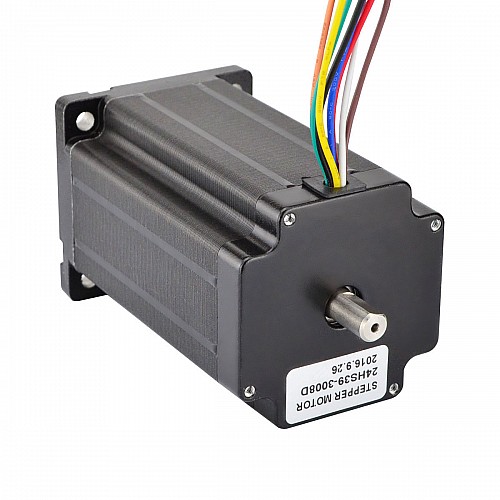

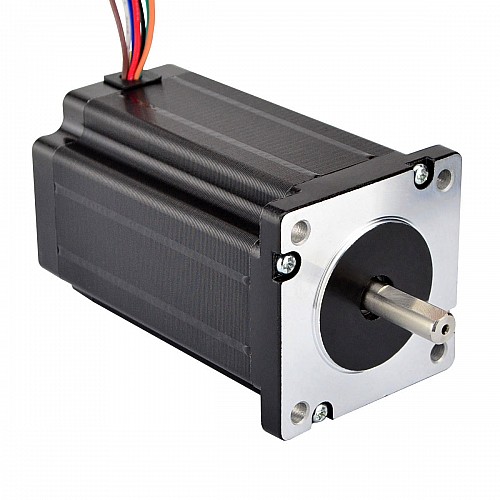

Çift Şaftlı Nema 23 CNC Adım Motoru 3,4 Nm (481,48 oz.in) 60x60x100 mm 8 Kablo

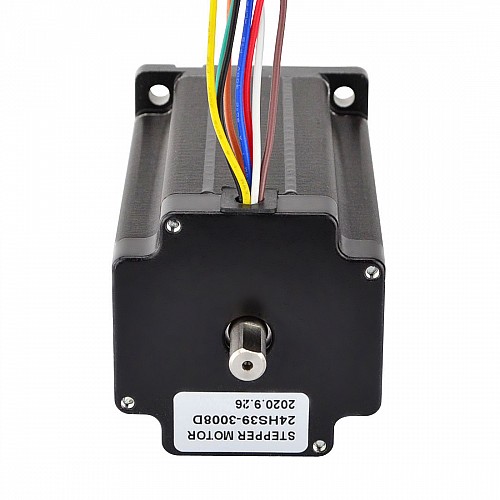

Bu, 1,8 derece adım açısına ve 60x60x100 mm boyutlarına sahip en güçlü Nema 23 step motordur. Kurulum boyutları, geleneksel Nema 23 motorlarla aynıdır ve daha yüksek torka sahiptir. Üç bağlantı seçeneğine sahip 8 kablosu vardır: Tek kutuplu, Çift kutuplu (Seri) veya Çift kutuplu (Paralel). Dilediğiniz türü seçebilirsiniz. Arka şafta enkoder, el çarkı veya benzerleri monte edilebilir. Tek kutuplu bağlantıda 2,48 Nm (351,3 oz. inç), çift kutuplu bağlantıda ise 3,4 Nm (481,48 oz. inç) tork değerine ulaşır.

Elektriksel Özellikler

• Üretici Parça Numarası: 24HS39-3008D
• Motor Tipi: Unipolar/Bipolar
• Adım Açısı: 1,8 derece
• Tutma Torku (Bipolar): 3,4 Nm (481,48 oz.in)
• Tutma Torku (Tek Kutuplu): 2,48 Nm (351,3 oz.in)
• Anma Akımı (Bipolar Seri): 2A
• Anma Akımı (Bipolar Paralel): 4A
• Anma Akımı (Tek Kutuplu): 2,8A
• Faz Direnci (Bipolar Seri): 2.8ohm
• Faz Direnci (Bipolar Paralel): 0,7 ohm
• Faz Direnci (Tek Kutuplu): 1,4 ohm
• Endüktans (Bipolar Seri): 12.0mH±20%(1KHz)
• Endüktans (Bipolar Paralel): 3,0mH±20%(1KHz)
• Endüktans (Tek kutuplu): 3,0mH±20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

• Çerçeve Boyutu: 60 x 60mm
• Gövde Uzunluğu: 100mm
• Mil Çapı: Φ8.0mm
• Ön Şaft Uzunluğu: 24mm
• Arka Şaft Uzunluğu: 13mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 8
• Kablo Uzunluğu: 400mm
• Ağırlık: 1,6 kg

Bağlantı
