YS Serisi 1 Eksen 9,00 Nm (1274,5 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti V2.0

0 yorum - Yorum Yap

3.163,05 TL

5 + 3.070,38 TL

10 + 2.983,27 TL

50 + 2.901,28 TL

100 + 2.823,13 TL

Stokta var: 10000
Modeli: 1-CL86Y-S90-V20
Brüt ağırlık: 5.52kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu CNC kiti şunları içerir:

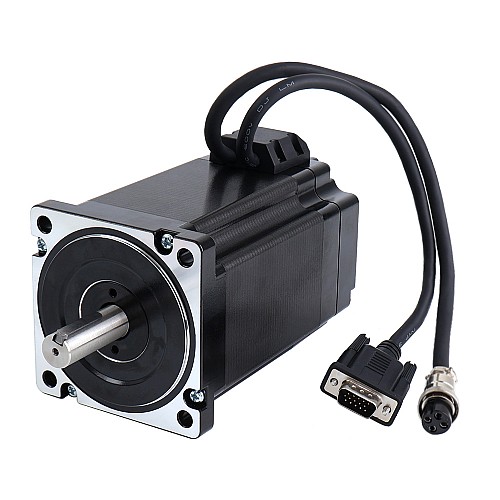

1 x 34HS46-6004D-E1000: Nema 34 Kapalı Döngü Adım Motoru 9,00 Nm (1274,50 oz.in) Kodlayıcı 1000PPR (4000 CPR)

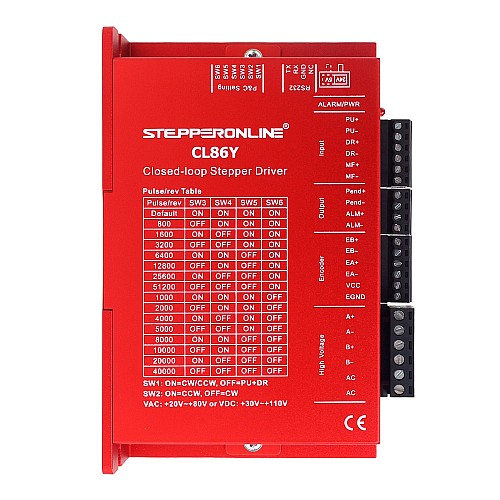

1 x CL86Y-V20: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü V2.0 0-8,5A 20-80VAC/30-110VDC Nema 34 Adım Motoru için

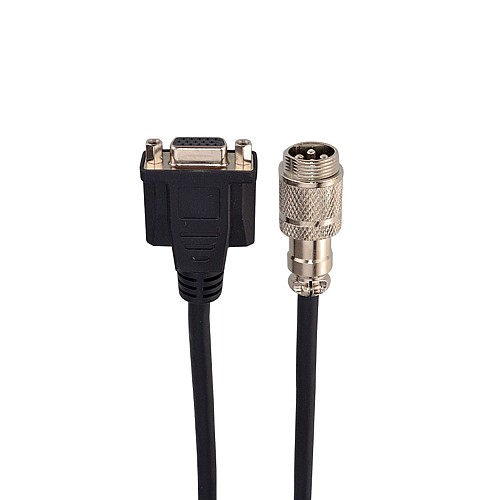

1 x CE2-M2-18: 1,7 m (67") Motor AWG18 ve Kodlayıcı Uzatma Kablosu

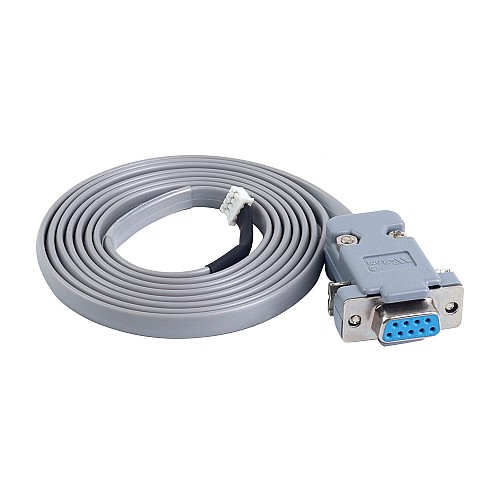

1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

Parça Numarası: 34HS46-6004D-E1000
Faz sayısı: 2
Tutma Torku: 9.00Nm(1274.50oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,4 ohm
Endüktans: 3,6 mH ± %20 (1 KHz)
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 137mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8,5A（0~6RMS）
Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

CL86Y-V20, 5V/24V seçici anahtarı ekleyerek ve ücretsiz bir RS232 hata ayıklama kablosu ekleyerek CL86Y'yi geliştiriyor.

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	6.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	3.6
Faz Direnci (ohm)	0.4
Giriş Voltaj Referansı (V)	24 - 80AC / 36 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	900
Tutma Torku (oz.in)	1274.5
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	YS Serisi

File	Size
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
CL86Y-V20.STEP	20.11MB	Download
CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdf	858.67KB	Download
34HS46-6004D-E1000.STEP	8.58MB	Download
34HS46-6004D-E1000_Full_Datasheet.pdf	152.03KB	Download
34HS46-6004D-E1000_Torque_Curve.pdf	95.75KB	Download
CE2-M2-18.pdf	115.55KB	Download
