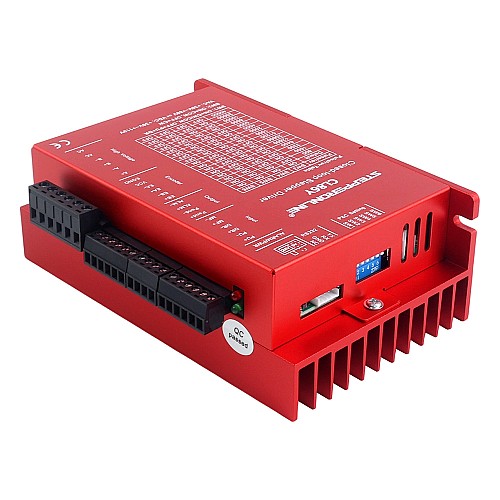

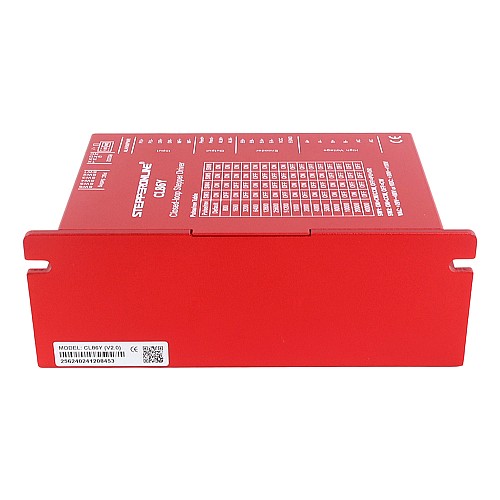

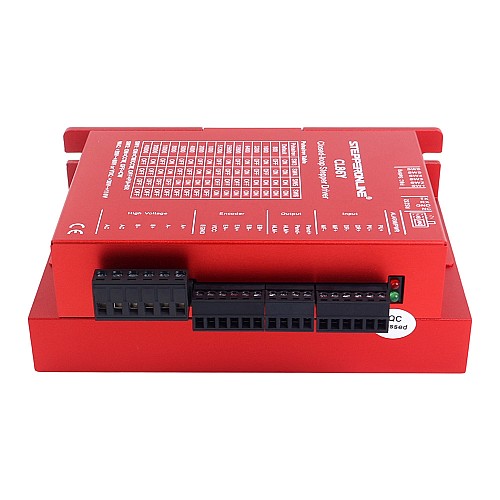

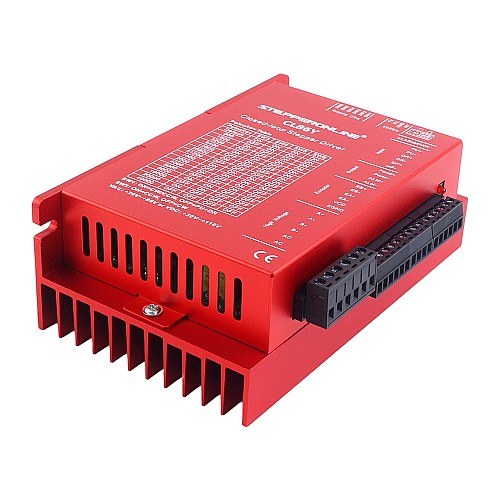

Nema 34 Step Motor için Y Serisi Kapalı Döngü Step Motor Sürücüsü V2.0 0-8,5A 20-80VAC/30-110VDC

CL86Y-V20, 5V/24V mantık voltaj seçici ve USB bağlantı noktasının yerine geçen bir RS232 hata ayıklama bağlantı noktasına sahip, CL86Y'nin yükseltilmiş bir sürümüdür. Bu Y Serisi kapalı devre adım motoru sürücüsü, 0–8,5A akımını destekler ve 20–80VAC / 30–110VDC'de çalışır ve Nema 34 adım motorları için tasarlanmıştır.
Yeni nesil 32 bit DSP kontrolü ve güç açısı vektör kontrol teknolojisini kullanarak 3000 dev/dak'yı aşan hızlara ulaşır. Standart açık devre sürücülere kıyasla, yüksek hızlı tork düşüşünü önemli ölçüde azaltarak motor performansını ve tork kullanımını iyileştirir, bu da işleme verimliliğini ve hassasiyetini artırır. Yük tabanlı akım kontrolü, motor ısınmasını etkili bir şekilde azaltarak motor ömrünü uzatır. Dahili alarm çıkışı, ana sistem tarafından kolay izleme ve kontrol sağlarken, konum hatası alarmı ekipmanın güvenli çalışmasını sağlar.

Temel Özellikler

• Yeni nesil 32-bit DSP kontrol teknolojisi, uygun maliyetli, istikrarlı ve mükemmel titreşim performansı
• Gerilim giriş aralığı: AC20V-80V/DC30~110V, toplam 16 alt bölüm
• 5V/24V mantık voltajı seçici, varsayılan ayar 24V
• Yazılımı bağlamak için RS232 portu
• En yüksek dürtü tepkisi frekansı 200KHz'e kadardır
• Tork zayıflaması küçüktür ve hız 3000 rpm'ye ulaşabilir
• Kolay algılama ve kontrol için yerleşik ve alarm çıkışı
• Akımı akıllıca düzenler, titreşimi, gürültüyü ve ısıyı azaltır ve verimliliği %35 oranında artırır

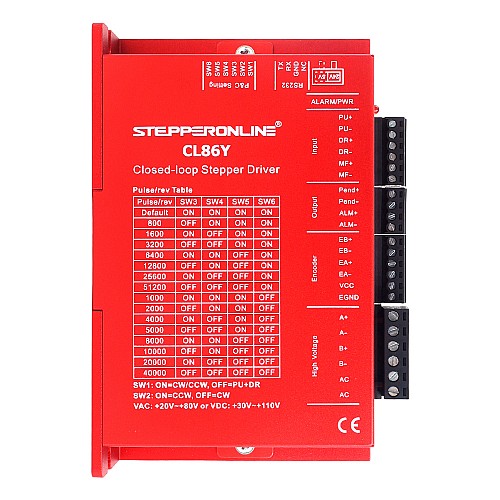

• Tek ve çift darbe seçim fonksiyonu ile fabrika varsayılanı: darbe + yön kontrolü
• Mükemmel yüksek hızlı performans ve sağlamlık, servo ve adımlama avantajlarının mükemmel birleşimi

Elektriksel Özellikler

• Çıkış Tepe Akımı: 0~8.5A(0~6.0RMS)
• Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

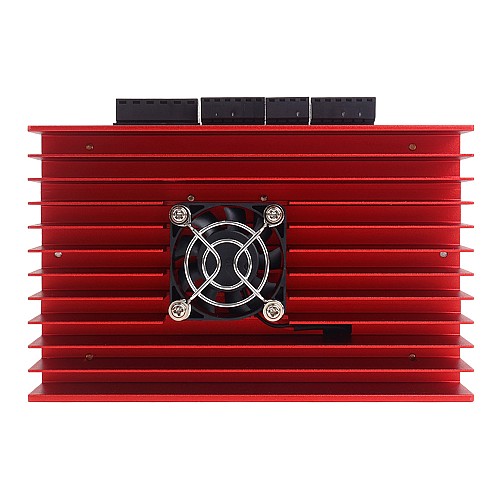

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Ortam Sıcaklığı: 0℃ － 65℃
• Nem: %40RH－%90RH
• Çalışma Sıcaklığı: 0℃ － 50℃
• Titreşim: 10-50Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ － 65℃
• Ağırlık: Yaklaşık 280 g (9,9 oz)

Adım Motorları için Önerilen Sürüş Voltajları

Paket listesi

• 1 x CL86Y-V20 Sürücüsü
• 1 x CABLE-PC-2 (RS232 hata ayıklama kablosu)
