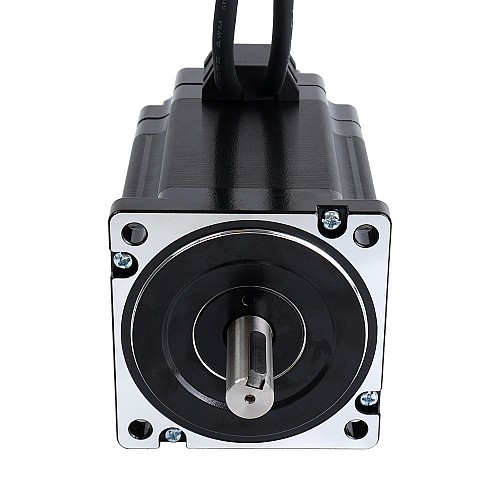

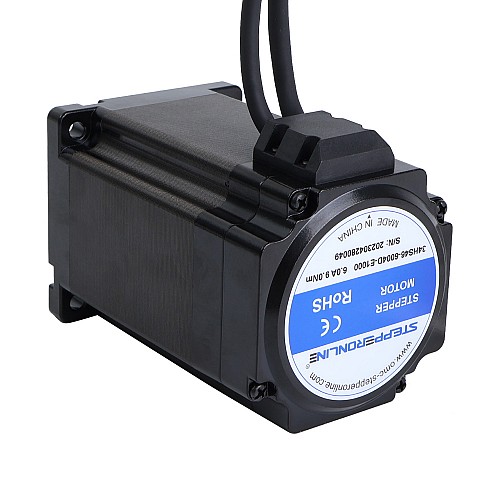

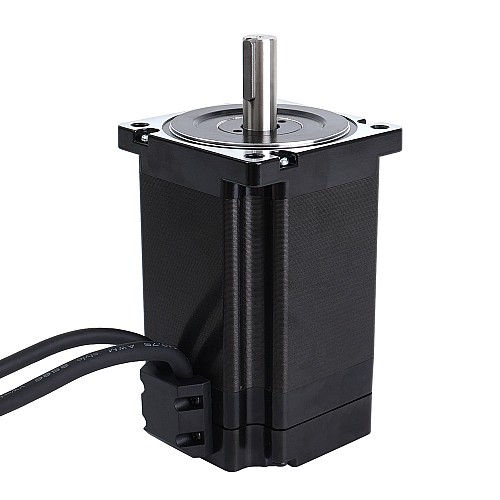

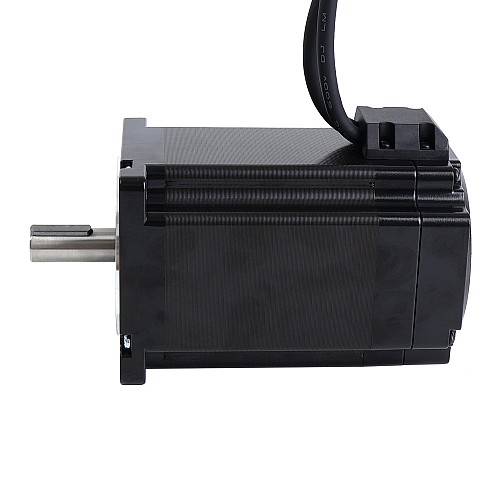

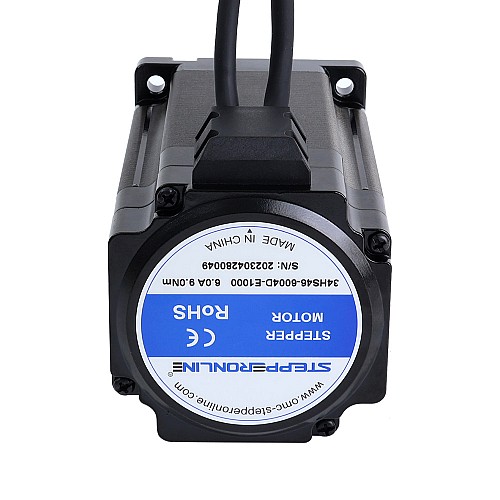

S Serisi Nema 34 Kapalı Döngü Adım Motoru 9,0 Nm (1274,5 oz.in) Kodlayıcı 1000PPR (4000CPR)

3 yorum - Yorum Yap

2.186,85 TL

5 + 2.096,74 TL

10 + 2.013,90 TL

50 + 1.937,03 TL

100 + 1.866,14 TL

Stokta var: 10000
Modeli: 34HS46-6004D-E1000
Brüt ağırlık: 4.45kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

ABD

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Elektriksel Özellikler

Üretici Parça Numarası: 34HS46-6004D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 9,0 Nm (1274,5 oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,40 ohm± %10
Endüktans: 3,6 mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 137mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm
Ağırlık: 3,80 kg

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	6.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	2
Endüktans (mH)	3.6
Faz Direnci (ohm)	0.4
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	900
Tutma Torku (oz.in)	1274.5
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	134.5
IP Derecelendirmesi	40
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	S Serisi
