Nema 34 Step Motor için Y Serisi EtherCAT Kapalı Döngü Step Motor Sürücüsü 0-8,5A 20-80VAC/30-110VDC

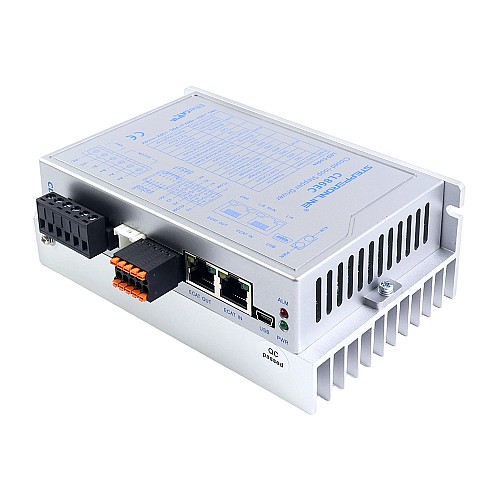

CL86EC, 32 bit DSP teknolojisine sahip, yüksek performanslı, kararlı, düşük gürültülü ve titreşimli, kapalı devre bir sürücüdür. 20-80VAC/30-110VDC giriş ve 8,5A'e kadar ayarlanabilir akım desteği sunar. COE protokollü izole EtherCAT veri yolu ve dört hareket kontrol modu (CSP, PP, PV, HOME) içerir. Kontrol ve durum sinyalleri için birden fazla dijital giriş/çıkış içerir. 400 ila 51200 arasında hassas alt bölümleme. Aşırı gerilim, düşük gerilim, aşırı akım ve faz hatası koruması sunar. Başlıca EtherCAT ana kontrolörleriyle uyumludur. Pil, fotovoltaik, yarı iletken, otomasyon, robotik, tıbbi ve lazer ekipmanları için idealdir.

Temel Özellikler

• Yeni nesil 32-bit DSP teknolojisi, yüksek maliyet performansı, iyi stabilite, düşük gürültü, düşük titreşim
• 100BASE-TX Ethernet iletim standardına dayalı, 100 Mbps'ye kadar iletim hızı, tam çift yönlü iletişim
• CANopen over EtherCAT'ı (CoE) destekler ve CiA 402 standartlarına uygundur
• Döngüsel Senkronizasyon Pozisyonu, Profil Pozisyonu, Profil Hızı, Ana Konuma Dönüş ve diğer çalışma modları desteklenir

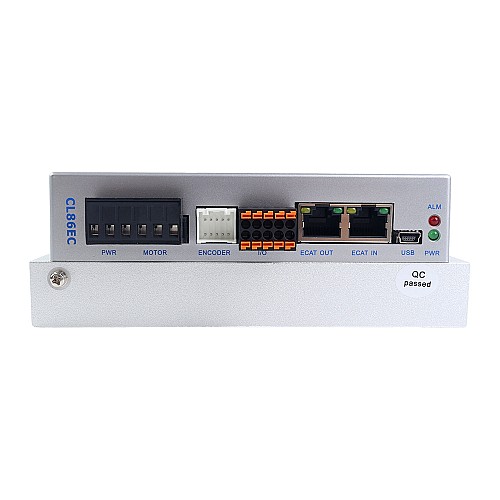

• EtherCAT iletişimi için çift portlu bir RJ45 konnektörü kullanılır
• Alt Bölüm 400~51200 keyfi Ayarlar, elektronik donanımı destekler
• Pürüzsüz ve doğru akım kontrolü, düşük motor ısısı
• Aşırı voltaj, düşük voltaj, aşırı akım ve diğer koruma fonksiyonlarına sahiptir

Elektriksel Özellikler

• Çıkış Tepe Akımı: 0 - 8,5A(0 - 6RMS)
• Giriş Besleme Voltajı: 20 - 80VAC/30 - 110VDC
• Mantık giriş akımı: 5 - 50mA (Tipik 10mA)
• Mantık giriş voltajı: 12 - 24V (Tipik 24V)
• Yalıtım Direnci: 100MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

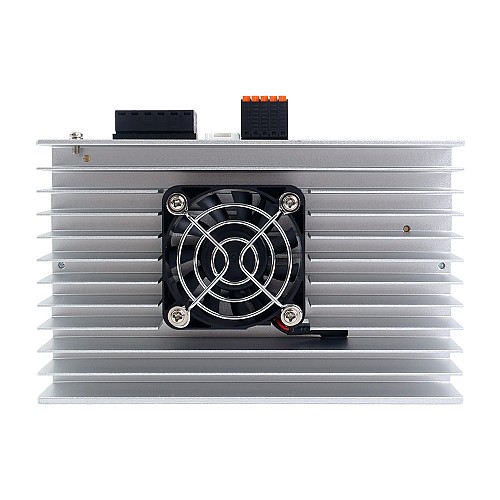

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Diğer ısıtma ekipmanlarından uzak durun, toz, yağ buharı, aşındırıcı gaz, güçlü titreşimli yerler, yanıcı gaz ve iletken tozdan kaçının.
• Ortam Sıcaklığı: 0 - 50℃
• Nem: %40 - %90RH
• Çalışma Sıcaklığı: 50℃ MAKSİMUM
• Titreşim: 10-50Hz/0,15mm
• Depolama Sıcaklığı: -20 - 70℃
• Ağırlık: Yaklaşık 530 g (18,7 oz)

Paket listesi

• 1 x CL86EC Sürücü

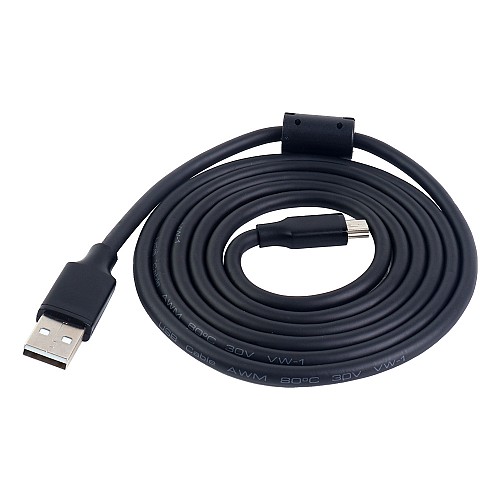

• 1 adet RS232-6
