TS Serisi 3 Eksenli 3,0 Nm (424,83 oz.in) Nema 24 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

0 yorum - Yorum Yap

8.644,47 TL

5 + 8.367,75 TL

10 + 8.108,11 TL

50 + 7.864,28 TL

100 + 7.634,53 TL

Stokta var: 10000
Modeli: 3-CLTS30-V41
Brüt ağırlık: 9.90kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

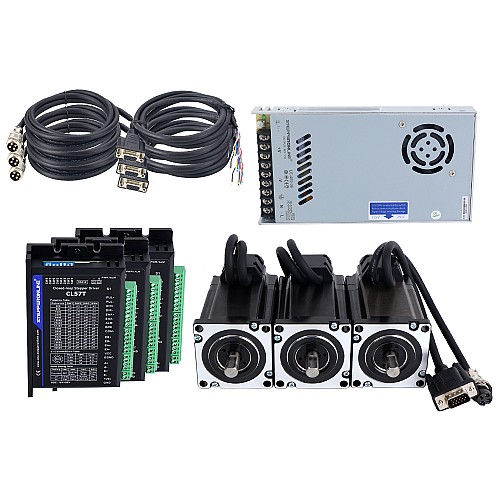

Bu CNC kiti şunları içeriyordu:

3 x CL57T-V41: Nema 17, 23, 24 Adım Motoru için Kapalı Döngü Adım Motoru Sürücüsü V4.1 0-8.0A 24-48VDC
3 x 24HS34-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 3,0 Nm/424,83 oz.in Kodlayıcı 1000PPR
1 x LE-400-36: 400W 36V Anahtarlama Güç Kaynağı Adım Motoru CNC Yönlendirici Kitleri
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu
3 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
3 x CM2M-20: Nema 23 ve 24 Kapalı Döngü Adım Motorları için GX16 Havacılık Fişli RV-4 AWG20 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu (Sadece havacılık fişli model motorlar için)

Motor Özellikleri

Üretici Parça Numarası: 24HS34-5004D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 3,0 Nm (424,83 oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0,52ohm
Endüktans: 2,1mH ± %20 (1KHz)
Çerçeve Boyutu: 60 x 60mm
Gövde Uzunluğu: 111mm
Mil Çapı: Φ10mm
Şaft Uzunluğu: 21mm
D-CUT Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

Sürücü Özellikleri

Giriş voltajı 24-48VDC, çıkış tepe akımı 0-8.0A
Kapalı devre, senkronizasyon kaybını ortadan kaldırır
RS232 hata ayıklama arayüzü mevcuttur
Yüksek tork marjına ihtiyaç duymaz
Daha geniş çalışma hızı aralığı
Motor ısınması azalır ve daha verimli olur
Pürüzsüz hareket ve süper düşük motor gürültüsü
Aşırı gerilim, aşırı akım ve pozisyon takip hatasına karşı korumalar

Güç Kaynağı Özellikleri

Parça Numarası: LE-400-36
Giriş Voltajı: 115/230VAC±%20
Giriş Frekansı: 47-63Hz
Giriş Akımı: 40A/230VAC
Çıkış Voltajı: 36V
Çıkış Akımı: 11.0A
Nominal Çıkış Gücü: 400W
Kaçak Akım: <0,5mA/230VAC
Boyutlar: 215*115*30mm (U*G*Y)
Dahili EMI filtresi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Bu kitteki CL57T, 4.0 sürümüne kıyasla RS232 arayüzünü açan ve ücretsiz hata ayıklama kablosu sağlayan en son 4.1 sürümüdür; bu da parametreleri yapılandırmayı daha kolay hale getirir.

LÜTFEN DİKKAT: Kalın siyah kabloyu ekranlama için kullanabilirsiniz, ancak bu gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Sinyali Kanalları	3
Eksen Sayısı	3
Endüktans (mH)	2.1
Faz Direnci (ohm)	0.52
Giriş Voltaj Referansı (V)	24 - 48DC
Giriş Voltajı (V)	18 - 50DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 24 (60 x 60)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	111
Güç Kaynağı	Güç Kaynağı
Kurşun Uzunluğu (mm)	300
Mil Çapı (mm)	10
Şaft Uzunluğu (mm)	21
Ürün Serisi	TS Serisi

File	Size
24HS34-5004D-E1000.STEP	7.68MB	Download
24HS34-5004D-E1000_Torque_Curve.pdf	80.3KB	Download
24HS34-5004D-E1000_Full_Datasheet.pdf	192.63KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
