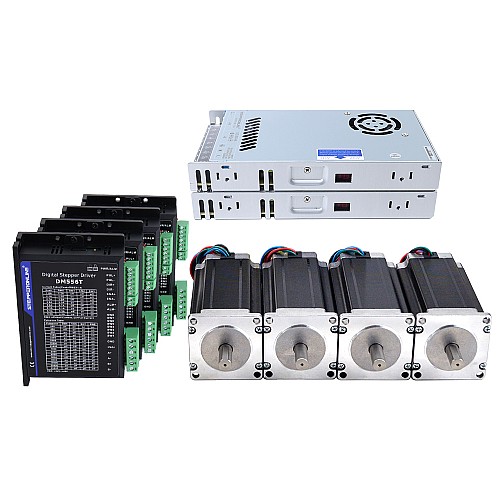

4 Eksenli CNC Freze Seti 3,0 Nm (425 oz.in) Nema 23 Adım Motoru ve Sürücüsü DM556T

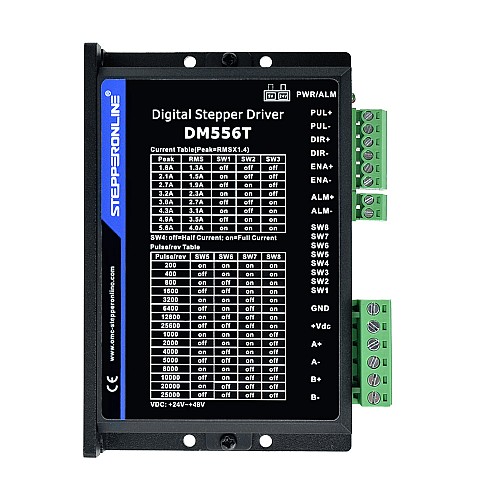

• 4 x DM556T: Nema 23, 24, 34 Step Motorlar için 1,8~5,6A 20-50VDC Dijital Step Motor Sürücüsü
• 4 x 23HS45-4204S: Nema 23 Bipolar 3Nm (425oz.in) 4.2A 57x57x114mm 4 Kablolu Adım Motoru CNC
• 2 x LE-350-48: 350W 48V 7.3A 115/230V Anahtarlama Güç Kaynağı Adım Motoru CNC Yönlendirici Kitleri

Sürücü Özellikleri

• Optimum tork, ekstra yumuşak hareket, düşük motor ısınması ve gürültüsü için Anti-Rezonans
• Geniş aralıklı motorlardan optimum tork için motor otomatik tanımlama ve parametre otomatik yapılandırması
• Adım ve yön (PUL/DIR) kontrolü
• Pürüzsüz motor hareketi için Çoklu Adımlama
• TTL uyumlu ve optik olarak izole edilmiş girişler 5,6 A'ya kadar
• Giriş voltajı 20-50VDC
• DIP anahtarları aracılığıyla 400-25.600 arasında 16 seçilebilir mikro adım çözünürlüğü
• DIP anahtarları aracılığıyla 1,8A ile 5,6A arasında 8 seçilebilir çıkış akımı ayarı
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• 200KHz'e kadar darbe giriş frekansı
• Otomatik rölanti akımı azaltma
• Aşırı gerilim ve aşırı akım korumaları

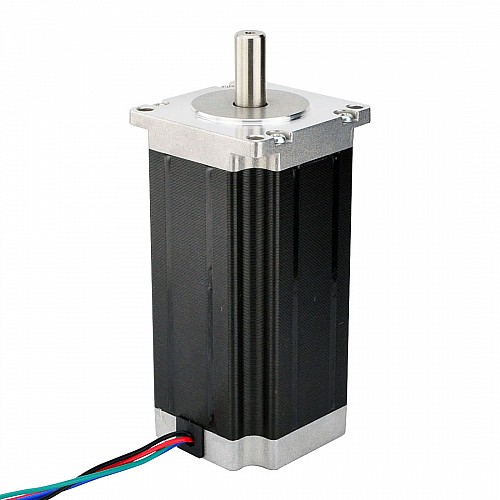

Motor Özellikleri

• Üretici Parça Numarası: 23HS45-4204S
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 3,0 Nm (425 oz.in)
• Anma Akımı/faz: 4.2A
• Faz Direnci: 0.9ohm
• Endüktans: 3,8mH±20%(1KHz)
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 113mm
• Mil Çapı: Φ10mm
• Şaft Uzunluğu: 24mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 400mm
• Yalıtım Sınıfı: B 130°C[266°F]

Bağlantı

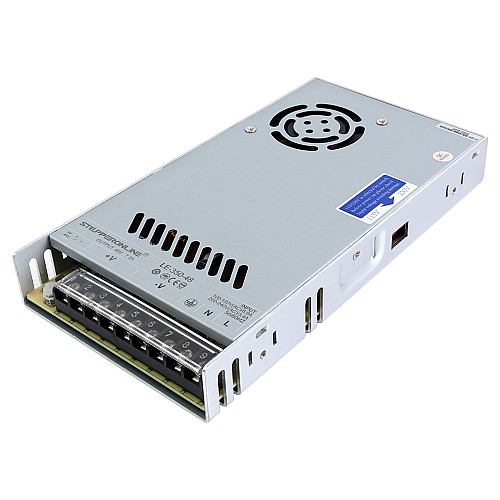

Güç Özellikleri

• Parça Numarası: LE-350-48
• Giriş Voltajı: 115/230VAC±20%
• Giriş Frekansı: 47-63Hz
• Giriş Akımı: 40A/230VAC
• Çıkış Voltajı: 48V
• Çıkış Akımı: 7.3A
• Nominal Çıkış Gücü: 350W
• Kaçak Akım: <0,5mA/230VAC
• Boyutlar: 215*115*30mm (U*G*Y)
• Dahili EMI filtresi
• Yüksek verimlilik düşük maliyet
• Dahili DC fan ile zorunlu hava soğutması
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
