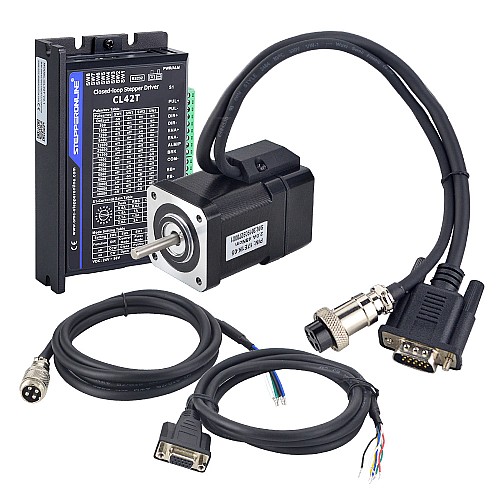

TP Serisi 1 Eksenli Kapalı Döngü Adım CNC Kiti 48 Ncm (67,97 oz.in) Nema 17 Motor

1 yorum - Yorum Yap

3.305,25 TL

5 + 3.104,97 TL

10 + 2.927,75 TL

50 + 2.769,32 TL

100 + 2.627,55 TL

Stokta var: 10000
Modeli: 1-CL42T-P05-V41
Brüt ağırlık: 1.20kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu CNC kiti şunları içeriyordu:

1 x 17E1K-05: P Serisi Nema 17 Kapalı Döngü Adım Motoru 48 Ncm/67,97 oz.in Kodlayıcı 1000CPR
1 x CL42T-V41: Nema 11, 14, 17 Adım Motoru için Kapalı Döngü Adım Motoru Sürücüsü V4.1 0-3.0A 24-48VDC
1 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
1 x CM2M-20: GX16 Havacılık Fişli AWG20 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

Motor Özellikleri

Parça Numarası: 17E1K-05
Faz sayısı: 2
Tutma Torku: 48Ncm(67.97oz.in)
Anma Akımı/faz: 2.0A
Faz Direnci: 1.35ohm
Endüktans: 2,8mH ± %20 (1KHz)
Çerçeve Boyutu: 42 x 42 mm
Gövde Uzunluğu: 68mm
Mil Çapı: Φ5mm
Şaft Uzunluğu: 24mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 270mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 5V
Besleme Voltajı Maksimum: 5V
Çıkış Yüksek Voltajı: ＜4V
Çıkış Düşük Voltajı: ＜1V

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~3A
Giriş Voltajı: +24~48VDC (Tipik 24VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
RS232 hata ayıklama arayüzü mevcuttur
Düşük gürültü ve titreşim, akıcı hareket
Aşırı gerilim, aşırı akım ve pozisyon takip hatasına karşı korumalar

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

LÜTFEN DİKKAT: Kalın siyah teli ekranlama için kullanabilirsiniz, ancak gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	2.0
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	48
Tutma Torku (oz.in)	67.97
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	24
Ürün Serisi	TP Serisi

File	Size
17E1K-05_Full_Datasheet.pdf	173.7KB	Download
Software_manual.pdf	269.98KB	Download
17E1K-05.STEP	7.5MB	Download
CL42T-V41.STEP	3.68MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL42T-V41_Manual.pdf	937.98KB	Download
17E1K-05_Torque_Curve.pdf	209.69KB	Download
