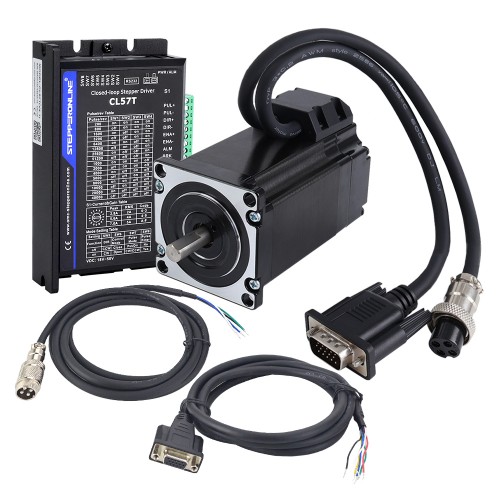

TS Serisi 2,0 Nm (283,22 oz.in) 1 Eksenli Kapalı Döngü Adım CNC Kiti Nema 23 Motor ve Sürücü

Sıcak öğeler

TS Serisi 2,0 Nm (283,22 oz.in) 1 Eksenli Kapalı Döngü Adım CNC Kiti Nema 23 Motor ve Sürücü

5 yorum - Yorum Yap

2.504,99 TL

5 + 2.425,13 TL

10 + 2.349,55 TL

50 + 2.279,09 TL

100 + 2.212,47 TL

Stokta var: 10000
Modeli: 1-CL57T-S20-V41
Brüt ağırlık: 2.10kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

ABD

Almanya

Birleşik Krallık

Avustralya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Kitteki Ürünler

1 x 23HS30-5004D-E1000: 2,0 Nm Kapalı devre adım motoru
1 x CL57T-V41: Nema 23/Nema 24 Kapalı devre adım motoru sürücüsü V4.1
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu
1 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
1 x CM2M-20: GX16 Havacılık Fişli RV-4 AWG20 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu

Motor Özellikleri

Parça Numarası: 23HS30-5004D-E1000
Faz sayısı: 2
Tutma Torku: 2,0 Nm (283,22 oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0,42 ohm
Endüktans: 1,7mH ± %20 (1KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 98mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 21mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Parça Numarası: CL57T
Çıkış Tepe Akımı: 0~8A
Giriş Voltajı: +24~48VDC (Tipik 36VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
RS232 hata ayıklama arayüzü mevcuttur
Daha geniş çalışma hızı aralığı
Motor ısınması azalır ve daha verimli olur
Pürüzsüz hareket ve süper düşük motor gürültüsü
Aşırı gerilim, aşırı akım ve pozisyon takip hatasına karşı korumalar

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

Bu kitteki CL57T, 4.0 sürümüne kıyasla RS232 arayüzünü açan ve ücretsiz hata ayıklama kablosu sağlayan en son 4.1 sürümüdür; bu da parametreleri yapılandırmayı daha kolay hale getirir.

LÜTFEN DİKKAT: Kalın siyah teli ekranlama için kullanabilirsiniz, ancak gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	1.7
Faz Direnci (ohm)	0.42
Giriş Voltaj Referansı (V)	24 - 48DC
Giriş Voltajı (V)	18 - 50DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	200
Tutma Torku (oz.in)	283.22
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	101
Güç Kaynağı	HAYIR
Kurşun Uzunluğu (mm)	300
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Ürün Serisi	TS Serisi

File	Size
23HS30-5004D-E1000_Full_Datasheet.pdf	165.98KB	Download
23HS30-5004D-E1000_Torque_Curve.pdf	123.25KB	Download
23HS30-5004D-E1000.STEP	8.79MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
