TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE

TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE - 1-CL57TE-S30A | StepperOnline
1-CL57TE-S30A
Çıkış Mili TipiD
Mil Çapı (mm)8
Şaft Uzunluğu (mm)21
Kodlayıcı Çözünürlüğü1000PPR
Soru

İndirilenler

CL57TE.STEPSTEP · 7.63MBİndirmek için giriş yapınCL57TE_Manual.pdfPDF · 1.01MB23HS45-4204D-E1000.STEPSTEP · 4.09MBİndirmek için giriş yapın23HS45-4204D-E1000_Full_Datasheet.pdfPDF · 153.57KB23HS45-4204D-E1000_Torque_Curve.pdfPDF · 83.63KBCABLE-PC-1.pdfPDF · 283.64KBCE2-M2-20_Full_Datasheet.pdfPDF · 114.6KB
Aynı seri
ModelÇıkış Mili TipiMil Çapı (mm)Şaft Uzunluğu (mm)Kodlayıcı ÇözünürlüğüFiyatStok
1-ACLYS120-1M5Kama yolu14371000PPR4.595,86 TLStokta Var
1-ACLYS65Kama yolu14371000PPR5.224,22 TLStokta Var
1-ACLYS65-1M5Kama yolu14371000PPR4.139,08 TLStokta Var
1-CL42T-P05-V41D5241000PPR3.560,40 TLStokta Var
1-CL42T-P07-V41D5241000PPR3.651,94 TLStokta Var
1-CL42T-S01-V41D5201000PPR2.145,44 TLStokta Var
1-CL42T-S04-V41D5241000PPR2.209,84 TLStokta Var
1-CL42T-S05-V41D5241000PPR2.247,56 TLStokta Var
1-CL42T-S08-V41D5241000PPR2.295,86 TLStokta Var
1-CL57T-P12-V41D8211000PPR3.833,64 TLStokta Var
1-CL57T-P20-V41D8211000PPR3.983,60 TLStokta Var
1-CL57T-P30-V41D10211000PPR4.323,54 TLStokta Var
1-CL57T-S12-V41D8211000PPR2.567,72 TLStokta Var
1-CL57T-S20-V41D8211000PPR2.698,36 TLStokta Var
1-CL57T-S30-V41D10211000PPR2.884,20 TLStokta Var
1-CL57T-S30A-V41D8211000PPR2.959,64 TLStokta Var
1-CL57T-S40-V41D10211000PPR2.989,54 TLStokta Var
1-CL57TE-S12D8211000PPR2.586,12 TLStokta Var
1-CL57TE-S20D8211000PPR2.725,96 TLStokta Var
1-CL57TE-S30D10211000PPR2.919,62 TLStokta Var
1-CL57TE-S30AD8211000PPR3.005,64 TLStokta Var
1-CL57TE-S40D10211000PPR3.037,84 TLStokta Var
1-CL57Y-S12-V20D8211000PPR2.196,50 TLStokta Var
1-CL57Y-S20-V20D8211000PPR2.315,18 TLStokta Var
1-CL57Y-S30D8221000PPR3.584,32 TLStokta Var
1-CL57Y-S30-1M5D8211000PPR2.247,56 TLStokta Var
1-CL57Y-S30-1M5-V20D8211000PPR2.237,44 TLStokta Var
1-CL57Y-S30-V20D8221000PPR2.443,06 TLStokta Var
1-CL57Y-S30A-V20D8211000PPR2.552,54 TLStokta Var
1-CL57Y-S40D10211000PPR3.193,32 TLStokta Var
Kategorideki tümünü gör
TES Serisi 3,0Nm(424,83oz.in) 1 Eksen Kapalı Döngü Adım Motorlu CNC Kiti, Nema 23 Motor ve Sürücü CL57TE
Kitteki Ürünler 1 x 23HS45-4204D-E1000: 3,0 Nm Kapalı devre adım motoru 1 x CL57TE: Nema 17, 23, 24 ... Devamını oku
0 yorum • Yorum Yap
itibaren
3.005,64 TL
5 + 2.903,06 TL
10 + 2.806,92 TL
50 + 2.717,22 TL
100 + 2.633,04 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Sepete Ekle
Favorilere Ekle Karşılaştır
Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku
24 saat içinde kargoya verilir!
24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

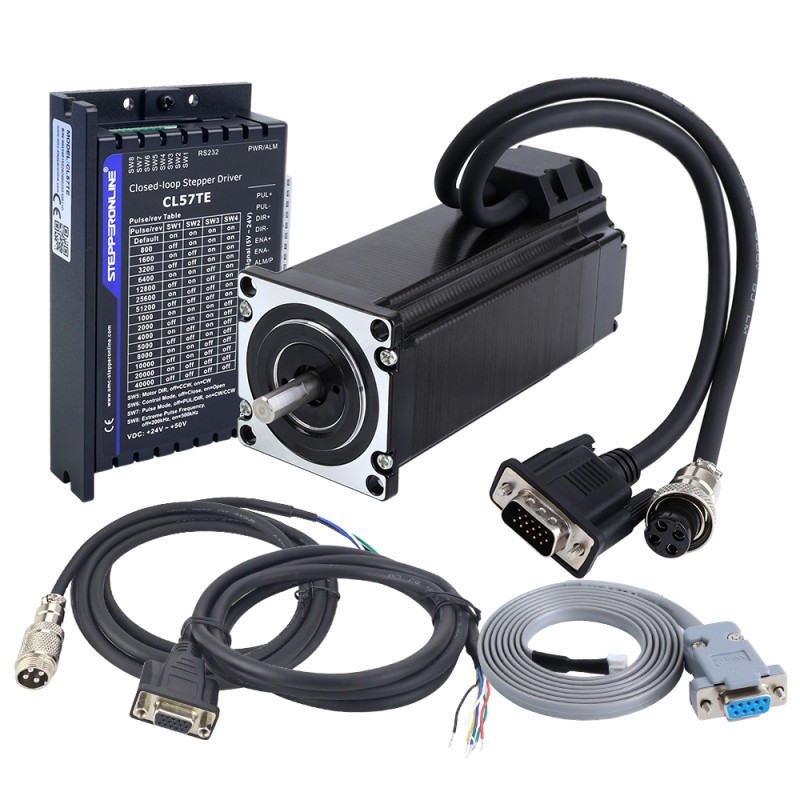

Kitteki Ürünler

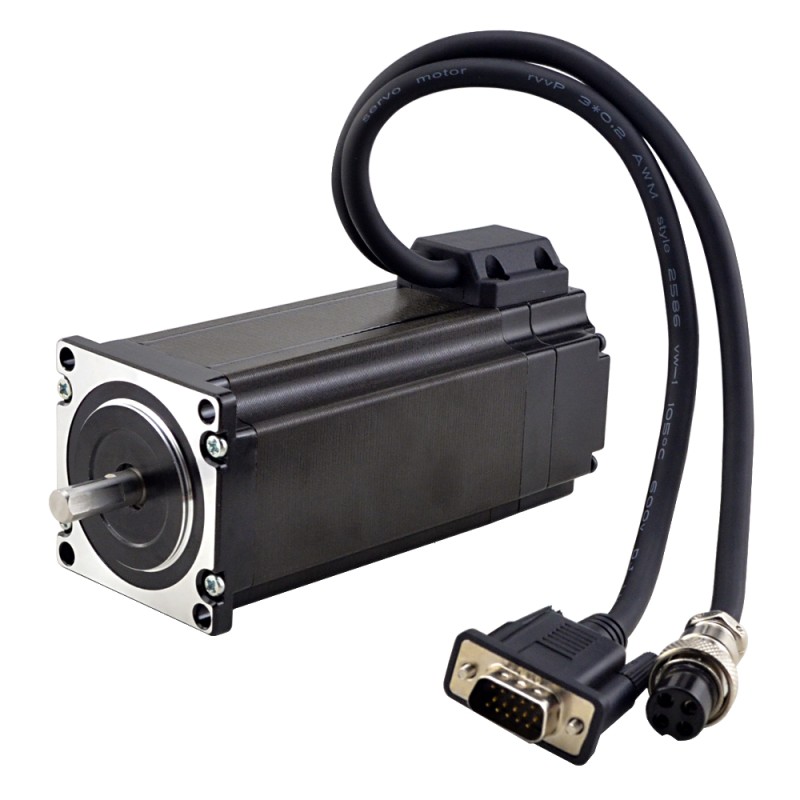

  • 1 x 23HS45-4204D-E1000: 3,0 Nm Kapalı devre adım motoru
  • 1 x CL57TE: Nema 17, 23, 24 Step Motorlar için TE Serisi Kapalı Döngü Step Sürücü 0,5-7,0A 24-50VDC
  • 1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

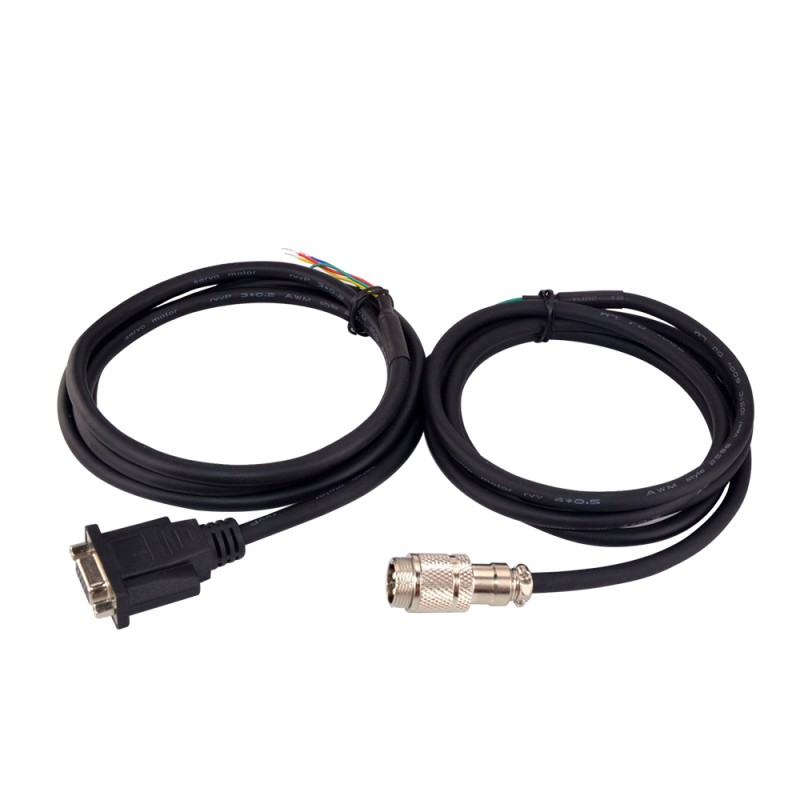

  • 1 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
  • 1 x CM2M-20: GX16 Havacılık Fişli RV-4 AWG20 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu

Motor Özellikleri

  • Parça Numarası: 23HS45-4204D-E1000
  • Faz sayısı: 2
  • Tutma Torku: 3,0 Nm (424,83 oz.in)
  • Anma Akımı/faz: 4.2A
  • Faz Direnci: 0,82 ohm
  • Endüktans: 3,6 mH ± %20 (1 KHz)
  • Çerçeve Boyutu: 57 x 57mm
  • Gövde Uzunluğu: 135mm
  • Mil Çapı: Φ8mm
  • Şaft Uzunluğu: 21mm
  • D-Kesim Şaft Uzunluğu: 15mm
  • Kablo Uzunluğu: 300mm
  • Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

  • Çıkış Devresi Tipi: Diferansiyel tip
  • Kodlayıcı Türü: Optik Artımlı
  • Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
  • Çıkış Sinyali Kanalları: 2 kanal
  • Besleme Voltajı Min: 4V
  • Besleme Voltajı Maksimum: 5V
  • Çıkış Akımı: 100mA
  • Çıkış Yüksek Voltajı: 5V
  • Çıkış Düşük Voltajı: 4,5 V
  • Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

  • Çıkış Tepe Akımı: 0,5~7,0A (0~6,0 RMS)
  • Giriş Voltajı: +24~50VDC (Tipik 24, 36, 48VDC)
  • Lojik Sinyal Akımı: 7~16mA (Tipik 10mA)
  • Alarm Çıkışı Lojik Akımı: 100mA
  • Darbe Giriş Frekansı (5V @ %50 görev döngüsü): 0~500kHz
  • Darbe Giriş Frekansı (24V @ %50 görev döngüsü): 0~200kHz
  • Minimum Darbe Genişliği: 1μS @ 5V, veya 2,5μS @ 24V
  • İzolasyon Direnci: 100MΩ
  • RS232 hata ayıklama arayüzü
  • 5V ile 24V arasında optik olarak izole edilmiş girişler
  • Çıkış akımının akıllı ayarlanması
  • Güç açıldığında "atlama" olmayan yumuşak başlatma
  • SW5 ile motor dönüş yönü ayarı
  • SW6 ile kapalı döngü veya açık döngü kontrol ayarı
  • SW7 ile Adım&Yön veya CW&CCW darbe tipi ayarı
  • SW8 ile pozisyon komut filtresi ayarı
  • Bir hata çıkışı ve alarm veya konum için yapılandırılabilir bir çıkış
  • Gelişmiş performans, özellikle düşük hız uygulamalarında (<60 RPM)
  • Geniş yelpazedeki NEMA 17, 23 ve 24 kapalı döngü step motorlara uyum için otomatik ayar
  • Adım kaybı yok; Tork rezervi yok; Aşırı salınım veya aşım yok; Kolay kurulum için ayar gerekmez
  • Aşırı voltaj, aşırı akım ve pozisyon takip hatası vb. için korumalar
  • DIP anahtarları ile 800-51.200 arasında 15 mikro adım ayarı veya yazılım ile 200-51.200 (200'er artış)
  • Varsayılan olarak 1000 PPR çözünürlüğe sahip bir enkoderi destekler ve 0-5000 PPR arasında herhangi bir çözünürlüğü özelleştirebilirsiniz

Motor ve Enkoder Bağlantısı

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Kodlayıcı
VCC
EGND
EA+
EA-
EB+
EB-

Motor Uzatma Kablosu Bağlantısı

PIN
1
2
3
4
Renk
Siyah
Yeşil
Kırmızı
Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN
2
3
1
13
11
12
Renk
Kırmızı
Beyaz
Siyah
Mavi
Sarı
Yeşil
Ürün Tipi
Ürün Türü Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı 1
Giriş Voltaj Referansı (V) 24 - 50DC
Giriş Voltajı (V) 18 - 50DC
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Optik Artımlı
Tork/İtki Eğrisi Var Mı? Evet
Tutma Torku (Ncm) 300
Tutma Torku (oz.in) 424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 23 (57 x 57)
Çıkış Mili Tipi D
Güç Kaynağı HAYIR
Kablo Uzunluğu (mm) 2000
Mil Çapı (mm) 8
Şaft Uzunluğu (mm) 21
Ürün Serisi TES Serisi

Yorum Yap

Yayınlanmaz. Yalnızca yorumunuzla ilgili size dönüş yapmak için kullanırız.
Not: HTML'e dönüştürülmez!
Oylama
Kötü İyi
Quickview
Nema 17, 23, 24 Step Motorlar için Dijital Step Motor Sürücüsü 1.0-4.5A 18-50VDC
🔥 Çok satan
Nema 17, 23, 24 Step Motorlar için Dijital Step Motor Sürücüsü 1.0-4.5A 18-50VDC
DM542T, en yeni hareket kontrol teknolojisine dayalı gelişmiş DSP kontrol algoritmasıyla geliştirilmiş, tamamen dijital bir step motor sürücüsüdür. Be..
itibaren
903,90 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview

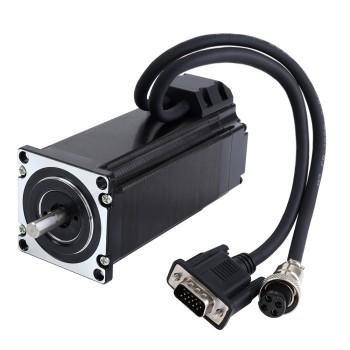

Nema 23 Kapalı Döngü Adım Motoru 3,0 Nm (424,83 oz.in) Kodlayıcı 1000PPR (4000CPR)
