1 Eksenli Kapalı Döngü Adım CNC Kiti 80 Ncm (113,29 oz.in) Nema 17 Motor ve Sürücü

0 yorum - Yorum Yap

2.131,33 TL

5 + 2.058,31 TL

10 + 1.990,41 TL

50 + 1.926,78 TL

100 + 1.867,00 TL

Stokta var: 10000
Modeli: 1-CL42T-S08-V41
Brüt ağırlık: 1.09kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

ABD

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

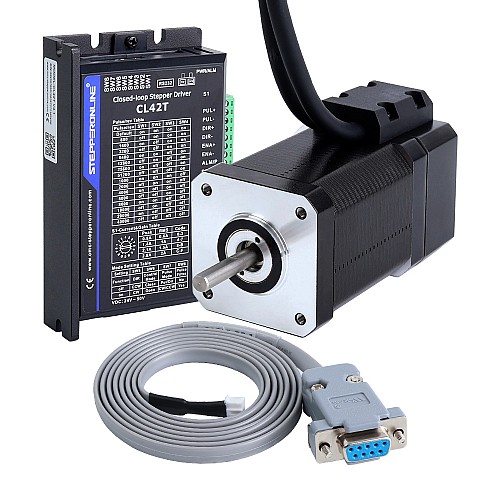

Bu CNC kiti şunları içerir:

1 x 17HS24-2004D-E1K: Nema 17 Kapalı Döngü Adım Motoru 80 Ncm (113,29 oz.in) Kodlayıcı 1000PPR (4000CPR) ile
1 x CL42T-V41: Nema 11, 14, 17 Adım Motoru için Kapalı Döngü Adım Motoru Sürücüsü V4.1 0-3.0A 24-48VDC
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

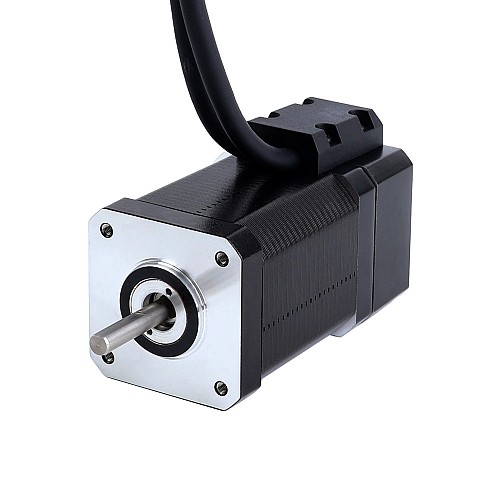

Motor Özellikleri

Üretici Parça Numarası: 17HS24-2004D-E1K
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 80Ncm(113.29oz.in)
Anma Akımı/Faz: 2.0A
Faz Direnci: 1.3ohm
Endüktans: 2,7mH ± %20 (1KHz)
Çerçeve Boyutu: 42 x 42mm
Gövde Uzunluğu: 80mm
Mil Çapı: Φ5mm
Şaft Uzunluğu: 24mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 500mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 5V
Besleme Voltajı Maksimum: 5V
Çıkış Yüksek Voltajı: <4V
Çıkış Düşük Voltajı: <1V

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~3A
Giriş Voltajı: +24~48VDC (Tipik 24VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
RS232 hata ayıklama arayüzü mevcuttur
Düşük gürültü ve titreşim, akıcı hareket
Aşırı gerilim, aşırı akım ve pozisyon takip hatasına karşı korumalar

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Çıkış Devresi Tipi	Diferansiyel
Eksen Sayısı	1
Endüktans (mH)	2.7
Faz Direnci (ohm)	1.3
Faz Sayısı	2
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	80
Tutma Torku (oz.in)	113.29
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	24
Ürün Serisi	TS Serisi

File	Size
17HS24-2004D-E1K.pdf	162.25KB	Download
17HS24-2004D-E1K.STEP	408.19KB	Download
CABLE-PC-1.pdf	283.64KB	Download
CL42T-V41.STEP	3.68MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL42T-V41_Manual.pdf	937.98KB	Download
17HS24-2004D-E1K_Torque_CurveMicro3200.pdf	213.78KB	Download
