Name: TES Serisi 1 Eksenli Step CNC Seti 3,0Nm(424,83oz.in) Nema 23 Step Motor ve Sürücü DM542TE
Brand: STEPPERONLINE
SKU: 1-DM542TE-23HS45
Price: 1413.12 TRY
Availability: InStock

TES Serisi 1 Eksenli Step CNC Seti 3,0Nm(424,83oz.in) Nema 23 Step Motor ve Sürücü DM542TE - 1-DM542TE-23HS45 | StepperOnline

1-DM542TE-23HS45

Çıkış Mili TipiD

Mil Çapı (mm)10

Tutma Torku (Ncm)300

Tutma Torku (oz.in)424.83

Soru

İndirilenler

23HS45-4204S.STEPSTEP · 1.93MBİndirmek için giriş yapın DM542TE.STEPSTEP · 11.44MBİndirmek için giriş yapın TE_series_user_manual.pdfPDF · 1.01MB 23HS45-4204S_Full_Datasheet.pdfPDF · 218.75KB 23HS45-4204S_Torque_Curve.pdfPDF · 214.04KB

Aynı seri

Model	Çıkış Mili Tipi	Mil Çapı (mm)	Tutma Torku (Ncm)	Tutma Torku (oz.in)	Fiyat	Stok
1-DM542T-23HS30	D	6.35	200	283.22	1.334,00 TL	Stokta Var
1-DM542T-23HS32	D	8	240	339.87	1.352,40 TL	Stokta Var
1-DM542T-23HS45	D	10	300	425	1.626,10 TL	Stokta Var
1-DM542T-S30	D	10	300	425	2.329,90 TL	Stokta Var
1-DM542TE-23HS30	D	6.35	200	283.22	1.167,94 TL	Stokta Var
1-DM542TE-23HS32	D	8	240	339.87	1.177,60 TL	Stokta Var
1-DM542TE-23HS45	D	10	300	424.83	1.413,12 TL	Stokta Var
1-DM542TE-S30	D	10	300	424.83	2.053,44 TL	Stokta Var
1-DM860I-34HS59	Kama yolu	14	1200	1699.68	2.996,90 TL	Stokta Var
1-DM860I-S120	Kama yolu	14	1200	1699.34	3.956,00 TL	Stokta Var

TES Serisi 1 Eksenli Step CNC Seti 3,0Nm(424,83oz.in) Nema 23 Step Motor ve Sürücü DM542TE

Bu CNC kiti şunları içeriyordu: 1 x DM542TE: TE Serisi Dijantal Step Sürücü 1,0-4,2A 24-50VDC, Nema ... Devamını oku

0 yorum • Yorum Yap

itibaren

1.413,12 TL

5 + 1.370,34 TL

10 + 1.330,32 TL

50 + 1.292,60 TL

100 + 1.257,18 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

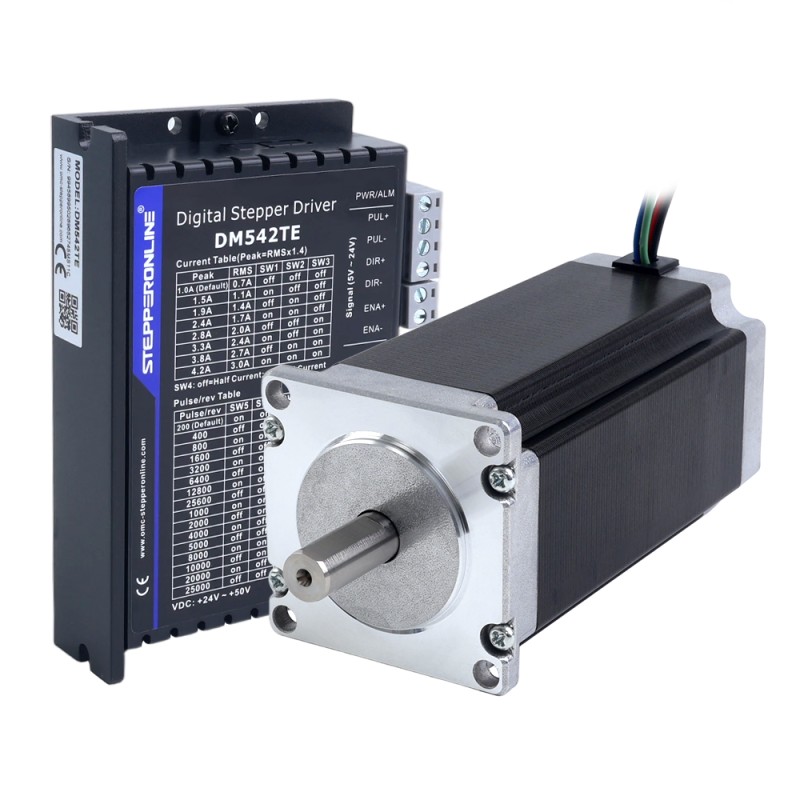

Bu CNC kiti şunları içeriyordu:

1 x DM542TE: TE Serisi Dijantal Step Sürücü 1,0-4,2A 24-50VDC, Nema 17, 23 Motor için
1 x 23HS45-4204S: Nema 23 Bipolar 3Nm (424,83oz.in) 4.2A 57x57x113mm 4 Kablolu Adım Motoru CNC

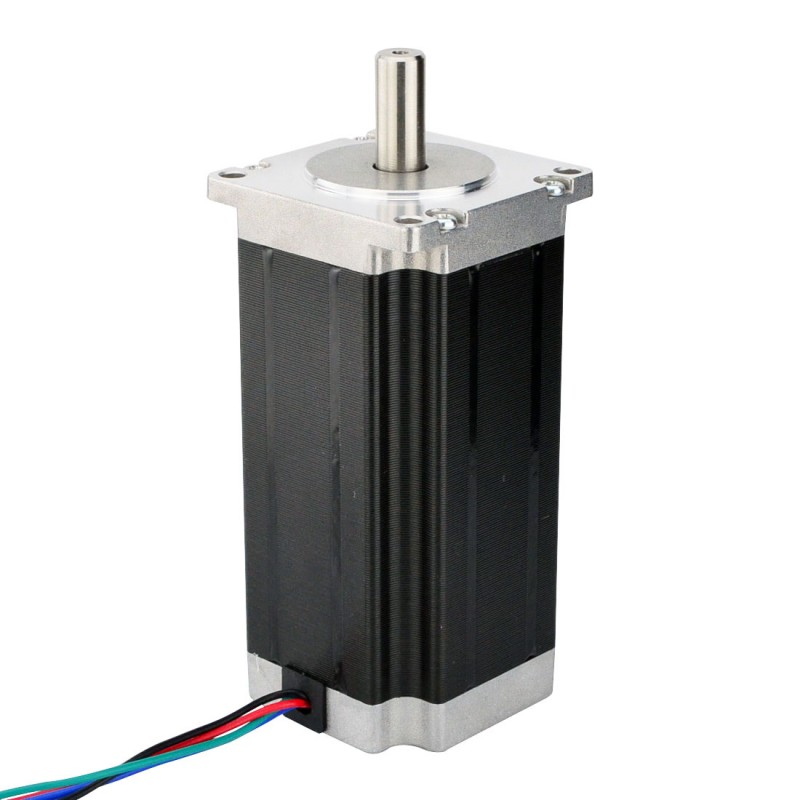

Motor Özellikleri

Üretici Parça Numarası: 23HS45-4204S
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 3,0 Nm (424,83oz.in)
Anma Akımı/faz: 4.2A
Faz Direnci: 0.88ohms
Endüktans: 3,4mH±20%(1KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 113mm
Mil Çapı: Φ10mm
Şaft Uzunluğu: 24mm
D-kesim Uzunluğu: 20mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 400mm
Yalıtım Sınıfı: B 130°C[266°F]

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

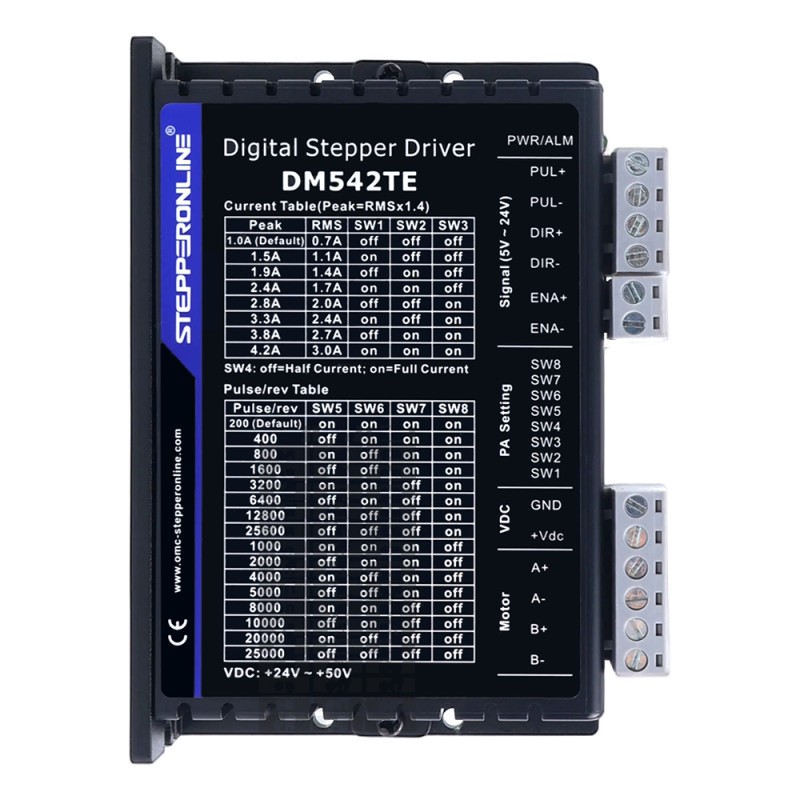

Sürücü Özellikleri

Çıkış Tepe Akımı: 1,0~4,2A (0,7~3,0 RMS)
Giriş Voltajı: +24~50VDC
Lojik Giriş Voltajı: 5~24VDC
Lojik Giriş Akımı: 7~20mA
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5μS
İzolasyon Direnci: 500MΩ
Motor sargı açık devre tespiti
5V ila 24V arası optik izole girişler
Yalnızca tek darbe destekler
PUL/DIR modunu destekler
Otomatik rölanti akım azaltma
Aşırı voltaj ve aşırı akım korumaları
Güç açıldığında "atlama" olmadan yumuşak başlangıç
Anti-Rezonans optimum tork sağlar ve orta menzil kararsızlığını giderir
Darbe giriş frekansı 200KHz'e kadar, TTL uyumlu ve optik izole giriş
2 fazlı ve 4 fazlı motorlar için uygundur, nema 17 sürücü, nema 23 sürücü olarak iyi çalışır
8 seçilebilir tepe akım değeri: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
Güç açıldığında motor otomatik tanıma ve parametre otomatik yapılandırma, farklı motorlarla optimum tepkiler sunar
Çoklu-Microstepping, düşük çözünürlüklü bir step girişinin daha yüksek mikrostep çıkışı üretmesini sağlayarak daha düzgün motor hareketi sunar
16 seçilebilir mikrostep çözünürlüğü: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Ürün Tipi
Ürün Türü	Açık Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Faz Sayısı	2
Giriş Voltaj Referansı (V)	24 - 50DC
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Güç Kaynağı	HAYIR
Mil Çapı (mm)	10
Ürün Serisi	TES Serisi
