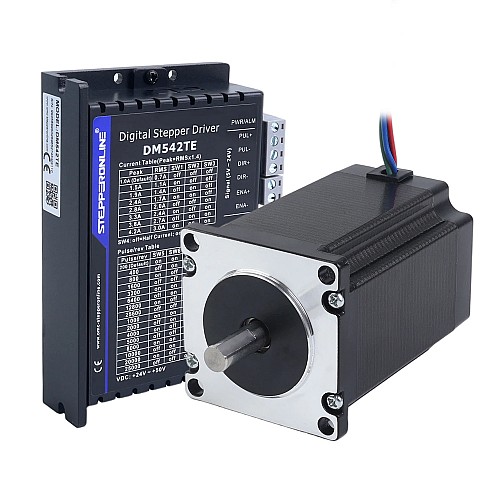

TES Serisi 1 Eksenli Step CNC Seti 2,4Nm(339,87oz.in) Nema 23 Step Motor ve Sürücü DM542TE

Bu CNC kiti şunları içeriyordu:

• 1 x DM542TE: TE Serisi Dijantal Step Sürücü 1,0-4,2A 24-50VDC, Nema 17, 23 Motor için
• 1 x 23HS32-4004S: Nema 23 Adım Motoru 2,4 Nm (339,87 oz.in) 4A 57x57x82mm 8mm Şaft 4 Kablo

Motor Özellikleri

• Üretici Parça Numarası: 23HS32-4004S
• Faz Sayısı: 2
• Adım Açısı: 1,8 derece
• Tutma Torku: 2,4 Nm (339,87 oz.in)
• Anma Akımı/faz: 4.0A
• Faz Direnci: 0,65ohms
• Endüktans: 3,2mH±20%(1KHz)
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 82mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 21mm
• D-kesim Uzunluğu: 15mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 300mm
• Yalıtım Sınıfı: B 130°C[266°F]

Sürücü Özellikleri

• Çıkış Tepe Akımı: 1,0~4,2A (0,7~3,0 RMS)
• Giriş Voltajı: +24~50VDC
• Lojik Giriş Voltajı: 5~24VDC
• Lojik Giriş Akımı: 7~20mA
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5μS
• İzolasyon Direnci: 500MΩ
• Motor sargı açık devre tespiti
• 5V ila 24V arası optik izole girişler
• Yalnızca tek darbe destekler
• PUL/DIR modunu destekler
• Otomatik rölanti akım azaltma
• Aşırı voltaj ve aşırı akım korumaları
• Güç açıldığında "atlama" olmadan yumuşak başlangıç
• Anti-Rezonans optimum tork sağlar ve orta menzil kararsızlığını giderir
• Darbe giriş frekansı 200KHz'e kadar, TTL uyumlu ve optik izole giriş
• 2 fazlı ve 4 fazlı motorlar için uygundur, nema 17 sürücü, nema 23 sürücü olarak iyi çalışır
• 8 seçilebilir tepe akım değeri: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
• Güç açıldığında motor otomatik tanıma ve parametre otomatik yapılandırma, farklı motorlarla optimum tepkiler sunar
• Çoklu-Microstepping, düşük çözünürlüklü bir step girişinin daha yüksek mikrostep çıkışı üretmesini sağlayarak daha düzgün motor hareketi sunar
• 16 seçilebilir mikrostep çözünürlüğü: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Bağlantı
