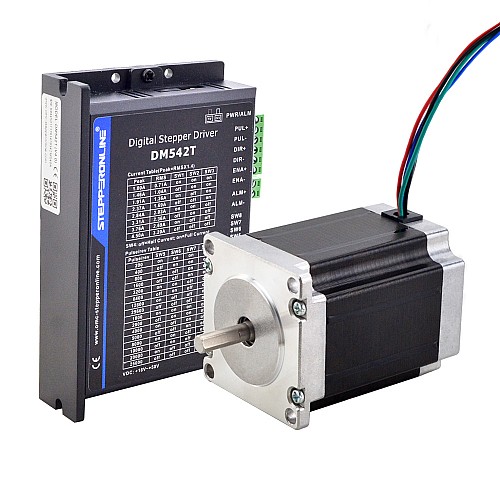

1 Eksenli Step Motor CNC Kiti 1,9 Nm (269 oz.in) Nema 23 Step Motor ve Sürücü

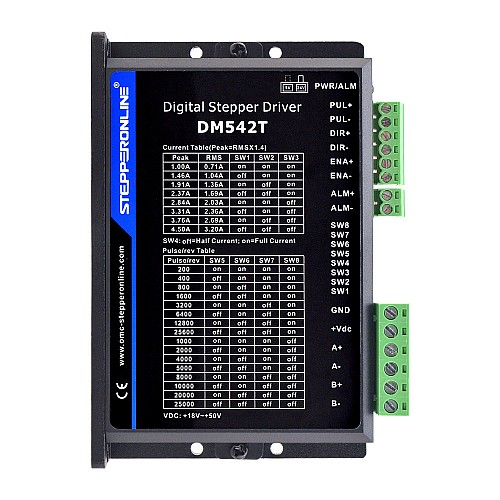

• 1 x DM542T: Nema 17, 23, 24 Step Motor için 1.0-4.5A 18-50VDC Dijital Step Motor Sürücüsü

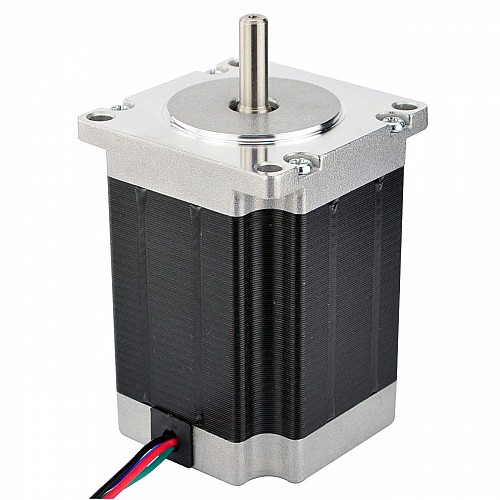

• 1 x 23HS30-2804S: Nema 23 Bipolar 1,8 derece 1,9 Nm (269 oz.in) 2,8 A 3,2 V 57x57x76 mm 4 Kablo

Motor Özellikleri

• Üretici Parça Numarası: 23HS30-2804S
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 1,9 Nm (269 oz.in)
• Anma Akımı/faz: 2,8A
• Faz Direnci: 1.13ohm
• Endüktans: 5,4mH±20%(1KHz)
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 76mm
• Mil Çapı: Φ6,35mm
• Şaft Uzunluğu: 21mm
• D-kesim Uzunluğu: 15mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm
• Yalıtım Sınıfı: B 130°C[266°F]
• Ağırlık: 1,1 kg

Bağlantı

Sürücü Özellikleri

• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ
• Darbe Giriş Frekansı: 0~200kHz
• Çıkış Tepe Akımı: 1.0~4.5A(3.2RMS)
• Giriş Voltajı: +18~50VDC (Tipik 36VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• PUL/DIR modunu destekler
• Otomatik rölanti akımı azaltma
• Aşırı gerilim ve aşırı akım korumaları
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• 5V/24V mantık voltajı seçici, varsayılan ayar 24V
• Anti-Rezonans, optimum tork sağlar ve orta aralıktaki dengesizliği ortadan kaldırır
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
• 2 fazlı ve 4 fazlı motorlar için uygundur, nema 17 sürücüsü, nema 23 sürücüsü olarak iyi çalışır
• 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.50A dahil olmak üzere 8 seçilebilir tepe akımı
• Güç açıldığında motorun otomatik tanımlanması ve parametrenin otomatik yapılandırılması, farklı motorlarla optimum yanıtlar sunar
• Çoklu Adımlama, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikro adım çıkışı üretmesine olanak tanır ve böylece daha düzgün bir motor hareketi sunar
• 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 dahil olmak üzere 16 seçilebilir mikro adım çözünürlüğü
