Nema 17 Step Motor L=39mm Dişli Oranı 3:1 Yüksek Hassasiyetli Planet Dişli Kutusu

0 yorum - Yorum Yap

2.288,50 TL

5 + 2.175,34 TL

10 + 2.072,76 TL

50 + 1.979,84 TL

100 + 1.894,74 TL

Stokta var: Ön sipariş
Modeli: 17HS15-1684S-HG3
Brüt ağırlık: 0.62kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

Satın alabilmek için asgari adet: 20

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

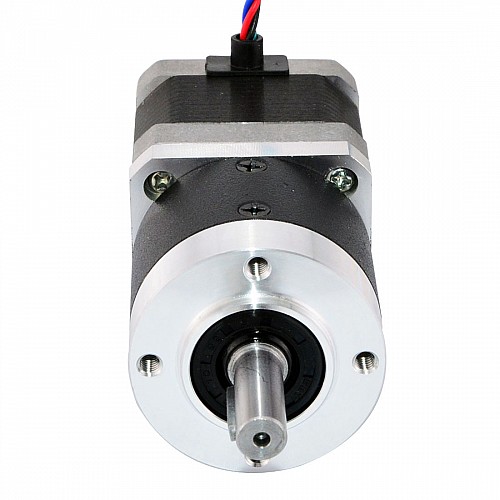

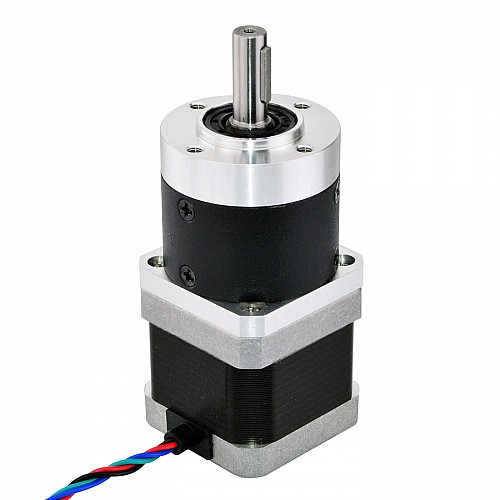

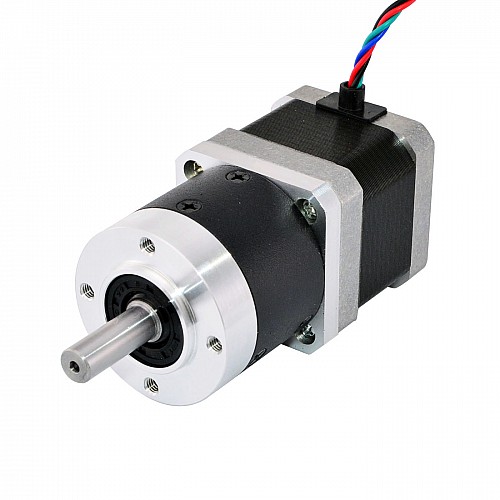

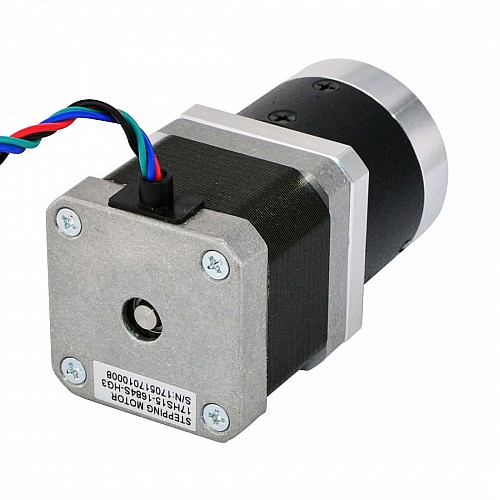

39 mm gövde ve 1,68 A nominal akıma sahip bu Nema 17 step motor, 3:1 dişli oranına sahip 41 mm planet dişli kutusuyla entegre edilmiştir. Özel alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Parça Numarası: 17HS15-1684S-HG3
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,6 derece
Şanzımansız Tutma Torku: 39Ncm(55oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1.6ohm
Endüktans: 3,2mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet Dişli
Dişli Malzemesi: Alaşımlı Çelik
Dişli Oranı: 3 :1
Verimlilik: %92
Yük olmayan durumdaki geri boşluk: <=30'
Maksimum İzin Verilen Tork: 3,5 Nm (495,6 oz.in)
Anlık İzin Verilen Tork: 6Nm(849.7oz.in)
Maksimum Radyal Yük: 100N
Ortam Sıcaklığı: -10 - 90℃
Gürültü: <=50dB
Ömür: 20000 saat

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 39mm
Şanzıman Uzunluğu: 41mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 23,5 mm
Anahtar Uzunluğu: 14mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Uygun braket ST-M12'dir.

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.6
Şanzımansız Tutma Torku (Nm)	0.39
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	Kama yolu
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	3
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	80
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	320
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	23.5
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=30 arcmin
