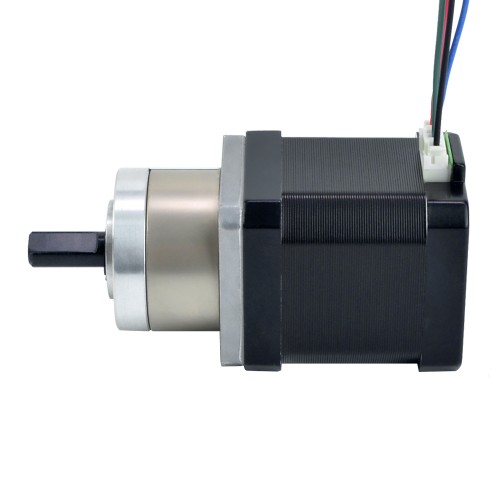

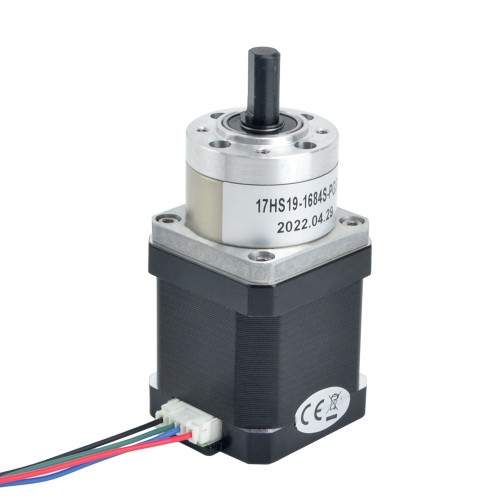

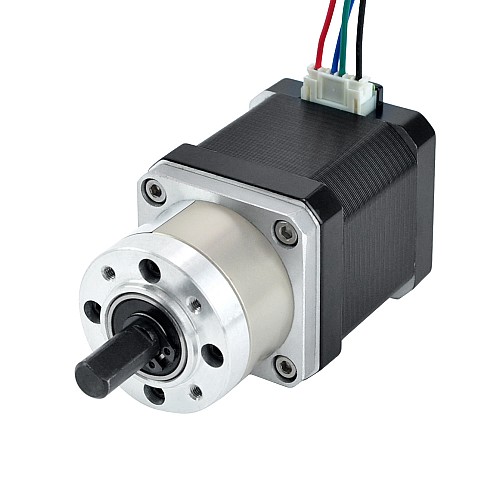

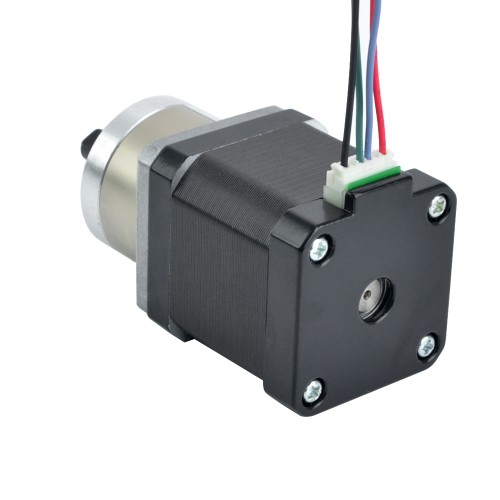

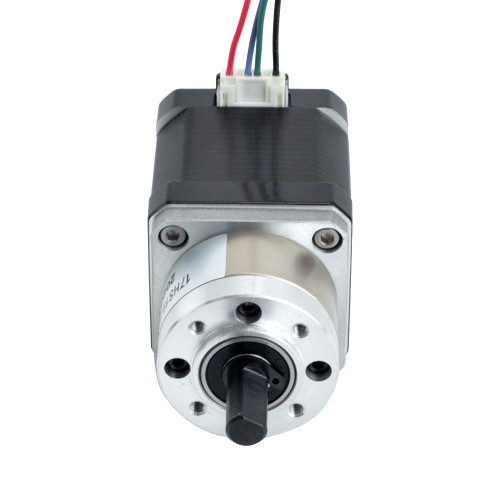

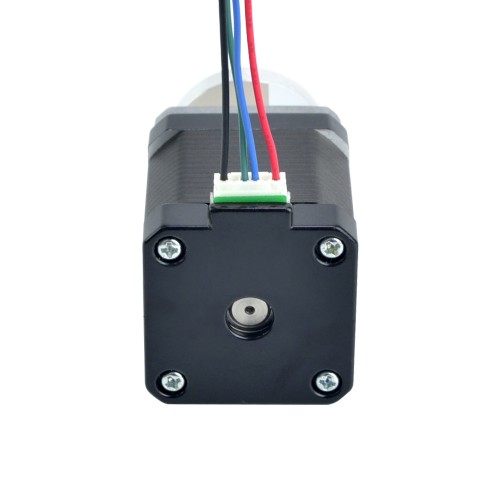

Nema 17 Step Motor Bipolar L=48mm Dişli Oranı 5:1 Planet Dişli Kutusu 1850mm Kablo Uzunluğu

0 yorum - Yorum Yap

1.302,03 TL

5 + 1.240,96 TL

10 + 1.185,02 TL

50 + 1.134,20 TL

100 + 1.087,23 TL

Stokta var: Ön sipariş
Modeli: 17HS19-1684S-PG5X
Brüt ağırlık: 0.61kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 20

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

48 mm gövde, 1850 mm kablo ve 1,68 A nominal akıma sahip bu Nema 17 step motor, 5,18:1 dişli oranına sahip bir planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS19-1684S-PG5X
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,35 derece
Şanzımansız Tutma Torku: 52Ncm(73.6oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1.8ohm
Endüktans: 3,2mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 5.18:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,84 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 48mm
Şanzıman Uzunluğu: 27.3mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 20mm
D-kesim Uzunluğu: 15mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 1850mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Mavi	Kırmızı

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.8
Şanzımansız Tutma Torku (Nm)	0.52
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Dişli Oranı	5.18
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	75.3
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	1850
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	20
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
