Nema 17 Step Motor Bipolar L=48mm Dişli Oranı 19:1 Planet Dişli Kutusu

Sıcak öğeler

Nema 17 Step Motor Bipolar L=48mm Dişli Oranı 19:1 Planet Dişli Kutusu

3 yorum - Yorum Yap

1.232,42 TL

5 + 1.174,35 TL

10 + 1.121,82 TL

50 + 1.073,57 TL

100 + 1.029,15 TL

Stokta var: 10000
Modeli: 17HS19-1684S-PG19
Brüt ağırlık: 0.65kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

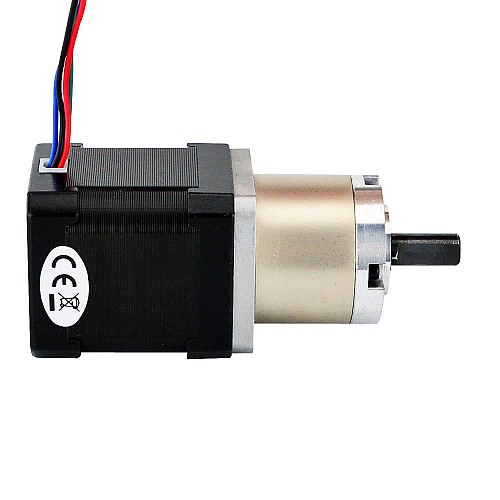

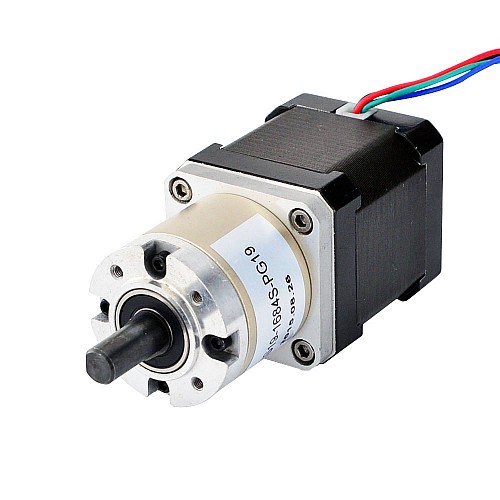

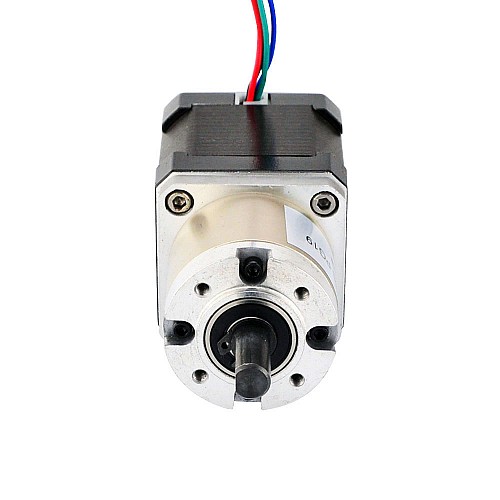

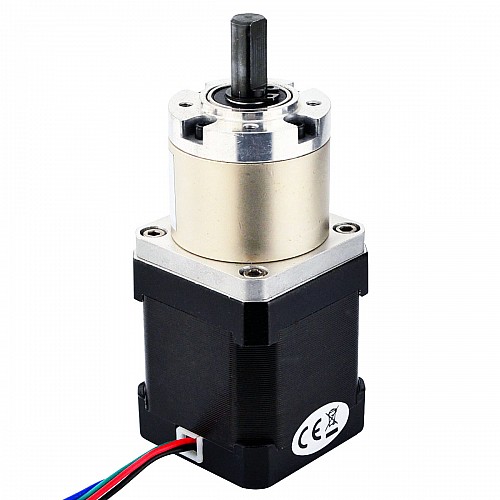

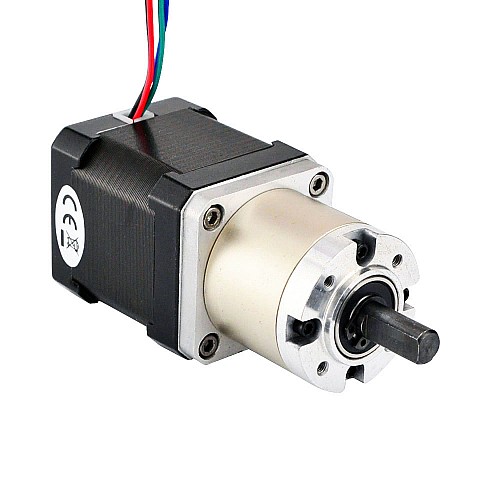

48 mm gövde çapına ve 1,68 A nominal akıma sahip bu Nema 17 step motor, 19.203:1 dişli oranına sahip bir planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS19-1684S-PG19
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,094 derece
Şanzımansız Tutma Torku: 52Ncm(73.6oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1.8ohm
Endüktans: 3,2mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 19.203:1
Verimlilik: %80
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,83 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 48mm
Şanzıman Uzunluğu: 35mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 20mm
D-kesim Uzunluğu: 15mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 560g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.68
Bipolar/Tek kutuplu	Bipolar
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.8
Şanzımansız Tutma Torku (Nm)	0.52
Tork/İtki Eğrisi var mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	560
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Dişli Oranı	19.203
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	83
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	20
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük olmayan durumdaki geri boşluk	<=3 derece
