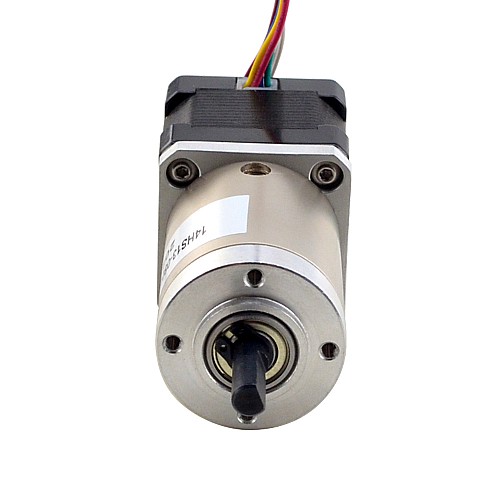

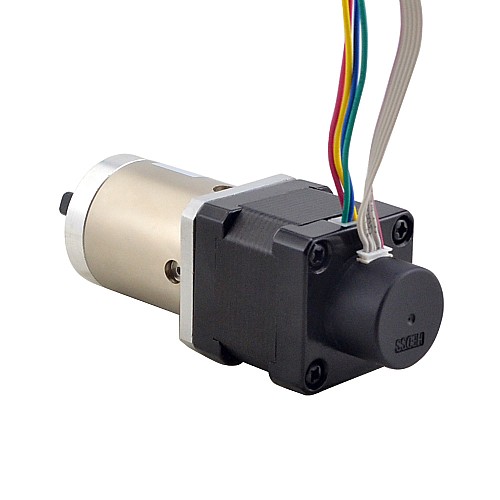

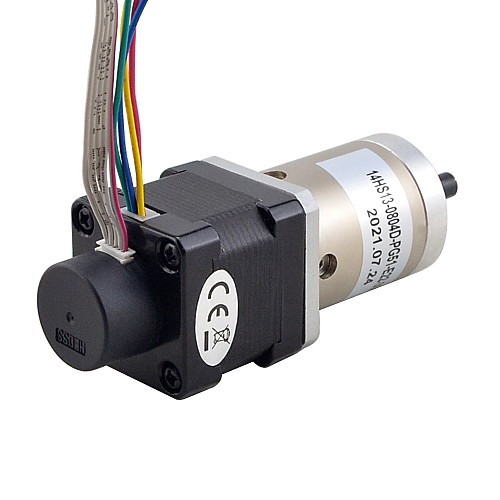

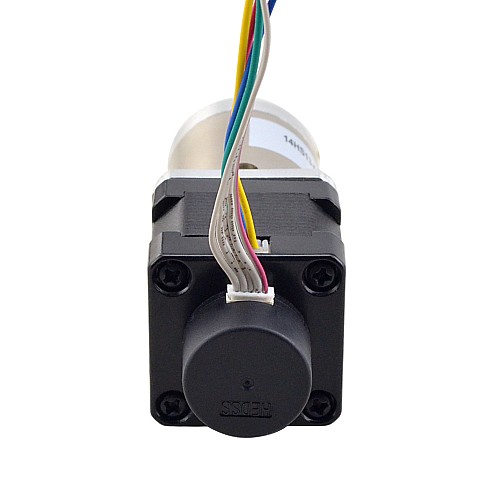

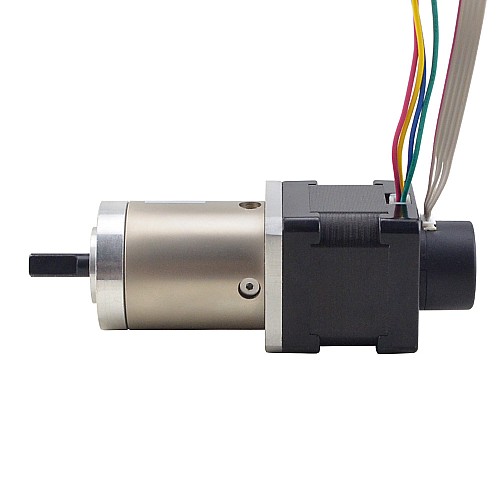

Nema 14 Kapalı Döngülü Dişli Adım Motoru L=34mm Dişli Oranı 51:1 Kodlayıcı 300PPR

0 yorum - Yorum Yap

2.861,99 TL

Stokta var: Ön sipariş
Modeli: 14HS13-0804D-PG51-E22-300
Brüt ağırlık: 0.50kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 20

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

Motor Özellikleri

Üretici Parça Numarası: 14HS13-0804D-PG51-E22-300
Motor Tipi: Bipolar Step Motor
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 0,14 Nm (19,83 oz.in)
Anma Akımı/faz: 1A
Faz Direnci: 3.20ohm
Voltaj: 3.20V
Endüktans: 4,50mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 43.6mm
Dişli Oranı: 51.89:1
Verimlilik: %73
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-Kesim uzunluğu: 12mm
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 2Nm(283,22oz.in)
Anlık İzin Verilen Tork: 4Nm(566,45oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Besleme Voltajı : 5VDC
Çıkış akımı: ≤20mA
Çözünürlük: 300PPR
Çıkış Sinyali: 2 Kanal
Mil Çapı: Φ4mm
Çıkış Frekansı: ≤30KHz
Çıkış Düşük Voltajı: ≤0,3 VDC
Çıkış Yüksek Voltajı: ≥3,4 VDC

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	4	5
Kodlayıcı	0V	Kuzey Karolina	Ch B	+5V	A Bölümü

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	1.0
Çıkış Devresi Tipi	İtme-Çekme (Tek Uçlu)
Çıkış Sinyali Kanalları	2
Endüktans (mH)	4.5
Faz Direnci (ohm)	3.2
Kodlayıcı Çözünürlüğü	300PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	14
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Çıkış Mili Tipi	D
Dişli Oranı	51
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	91.6
IP Derecelendirmesi	40
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	PG Serisi Planet Dişli Kutusu
