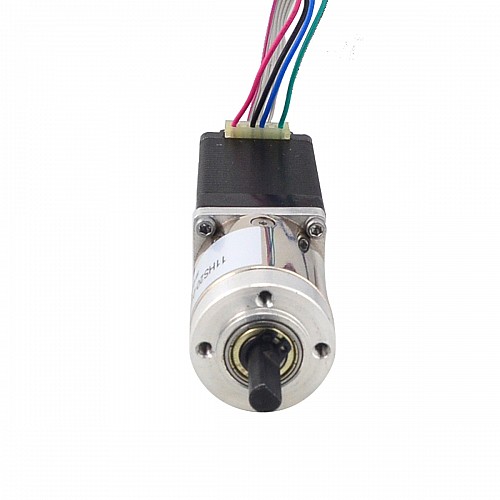

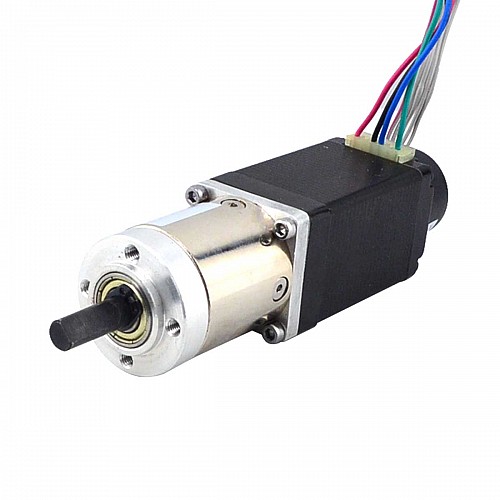

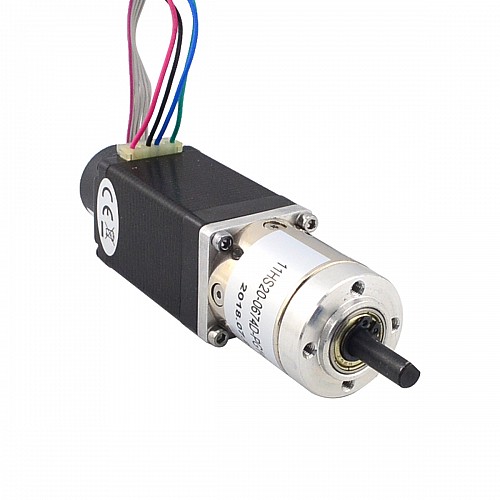

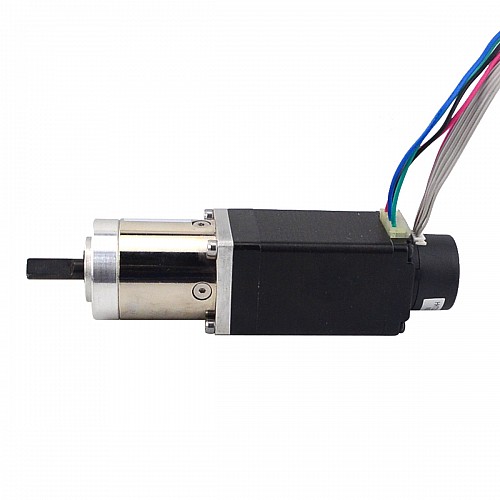

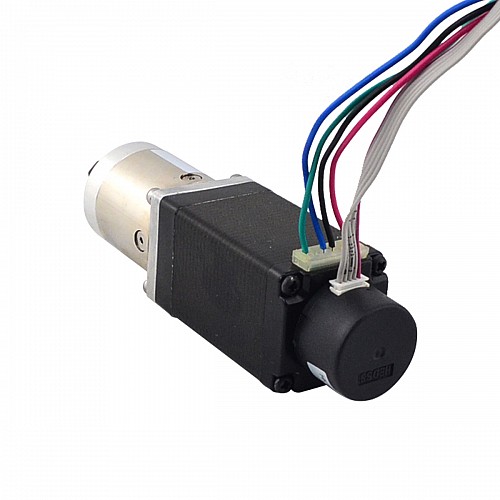

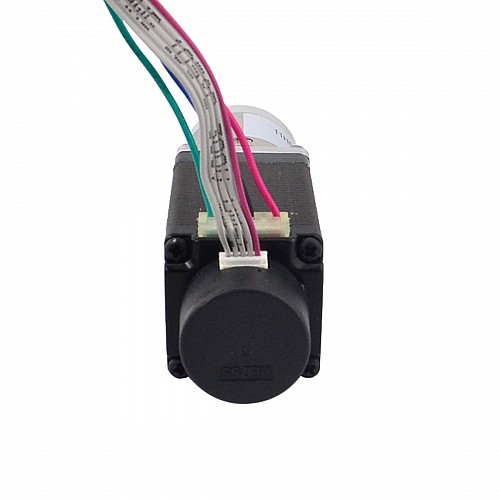

Nema 11 Kapalı Döngülü Dişli Adım Motoru L=51mm Dişli Oranı 14:1 Kodlayıcı 300PPR

Motor Özellikleri

• Üretici Parça Numarası: 11HS20-0674D-PG14-E22-300
• Motor Tipi: Bipolar Step Motor
• Şanzımansız Adım Açısı: 1,8 derece
• Şanzımansız Tutma Torku: 0,14 Nm (19,83 oz.in)
• Anma Akımı/faz: 0,67A
• Faz Direnci: 12.00ohm
• Voltaj: 8.04V
• Endüktans: 6,50mH±20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

• Şanzıman Tipi: Planet
• Şanzıman Uzunluğu: 35mm
• Dişli Oranı: 13.73:1
• Verimlilik: %80
• Mil Çapı: Φ6mm
• Şaft Uzunluğu: 18mm
• D-Kesim uzunluğu: 12mm
• Yük olmayan durumdaki geri boşluk: <=3 derece
• Maksimum İzin Verilen Tork: 3 Nm (424,92 oz.in)
• Anlık İzin Verilen Tork: 5Nm(708.2oz.in)
• Mil Maksimum Eksenel Yükü: 5N
• Mil Maksimum Radyal Yükü: 25N


Kodlayıcı Spesifikasyonu

• Kodlayıcı Türü: Optik Artımlı
• Besleme Voltajı : 5VDC
• Çıkış akımı: ≤20mA
• Çözünürlük: 300PPR
• Çıkış Sinyali: 2 Kanal
• Mil Çapı: Φ4mm
• Çıkış Frekansı: ≤30KHz
• Çıkış Düşük Voltajı: ≤0,3 VDC
• Çıkış Yüksek Voltajı: ≥3,4 VDC

Bağlantı
