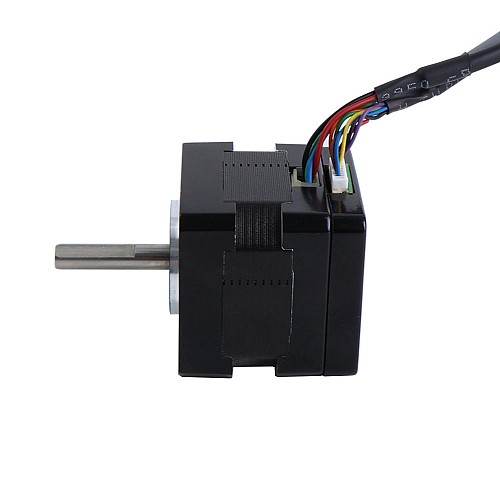

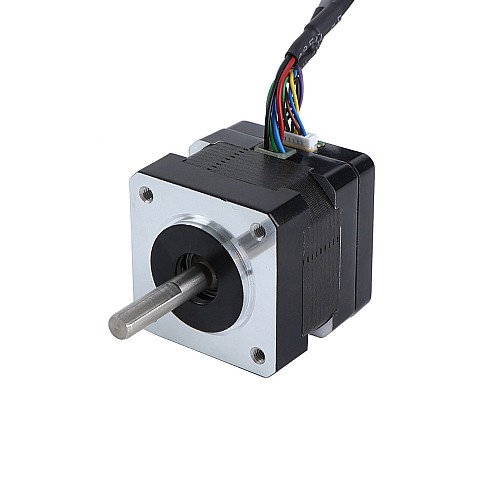

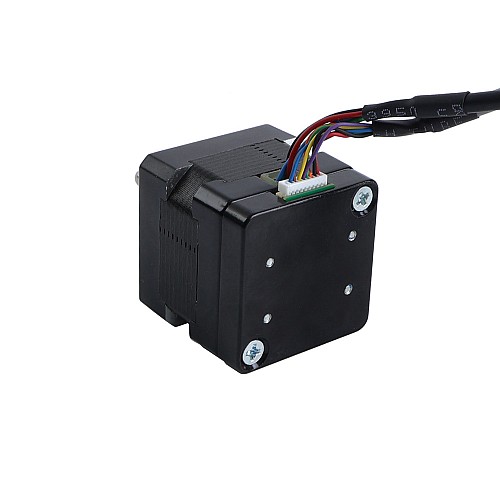

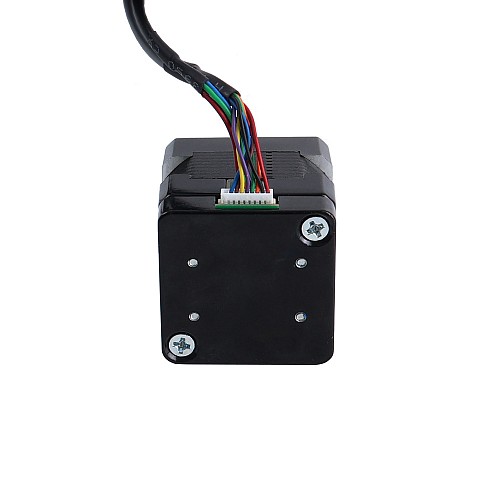

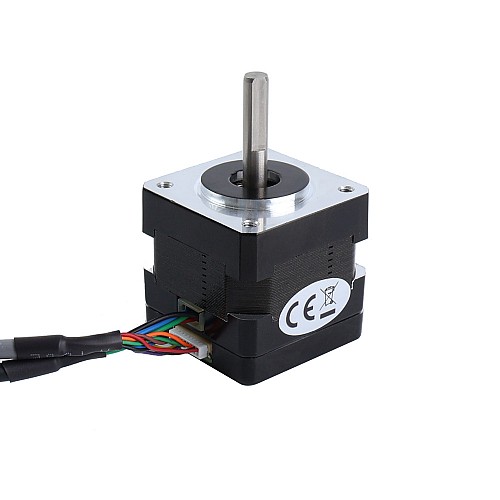

Nema 14 Kapalı Döngü Adım Motoru 12,5 Ncm (17,7 oz.in) Manyetik Kodlayıcı 1000PPR (4000CPR)

7 yorum - Yorum Yap

1.340,89 TL

5 + 1.128,23 TL

10 + 973,64 TL

50 + 856,21 TL

100 + 764,39 TL

Stokta var: 10000
Modeli: 14HS11-1004-ME1K
Brüt ağırlık: 0.23kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu, sahip olduğumuz en ince kapalı devre adım motorudur ve kodlayıcı dahil sadece 34,5 mm kalınlığa sahiptir. Kodlayıcı, 3 kanallı ve 1000PPR (4000CPR) çözünürlüğe sahip manyetik bir kodlayıcıdır. Manyetik kodlayıcıların en büyük avantajı boyut ve maliyettir; küçük alanlarda yaygın olarak kullanılırlar ve daha yüksek maliyet performansı sunarlar.

Elektriksel Özellikler

Üretici Parça Numarası: 14HS11-1004-ME1K
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 12,5 Ncm (17,7 oz.in)
Anma Akımı/faz: 1.0A
Faz Direnci: 3,5 ohm± %10
Endüktans: 3,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 35 x 35mm
Gövde Uzunluğu: 28mm
Mil Çapı: Φ5mm
Şaft Uzunluğu: 24mm
D-CUT Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Motor ve Enkoder Bağlantısı

Motor	A+	A-	B+	B-
Tel	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Tel	Kırmızı	Siyah	Kahverengi	Turuncu	Mavi	Yeşil	Sarı	Mor

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	1.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	3.5
Faz Direnci (ohm)	3.5
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	12.5
Tutma Torku (oz.in)	17.7
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	28
IP Derecelendirmesi	40
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	24
