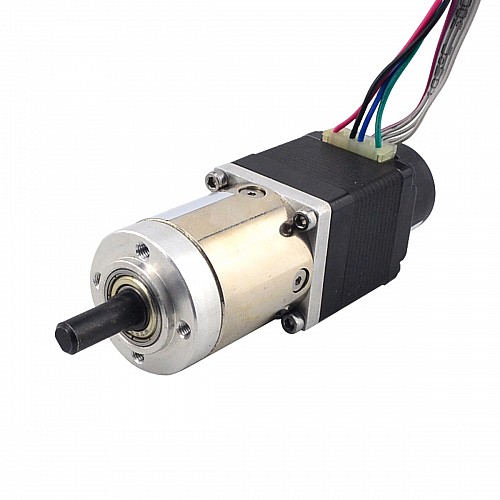

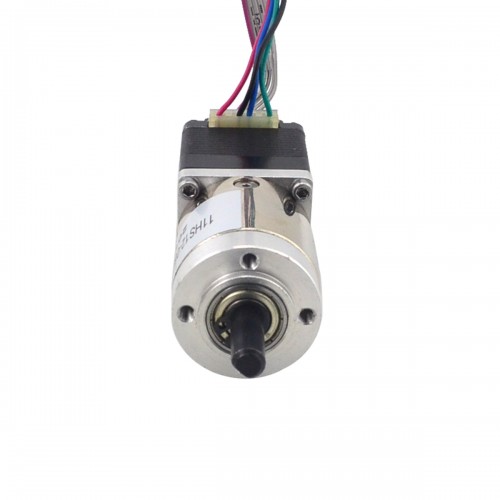

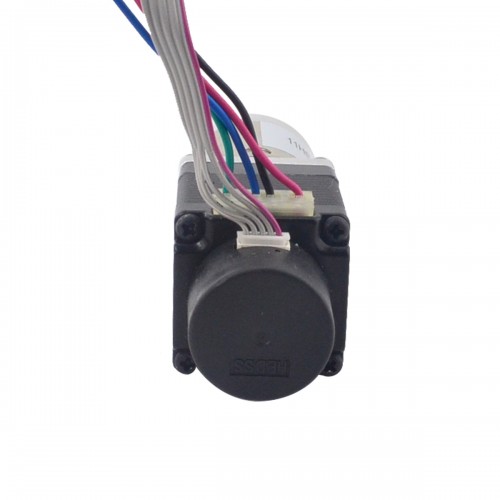

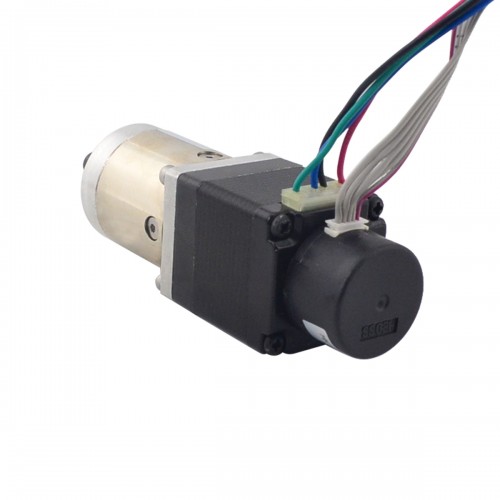

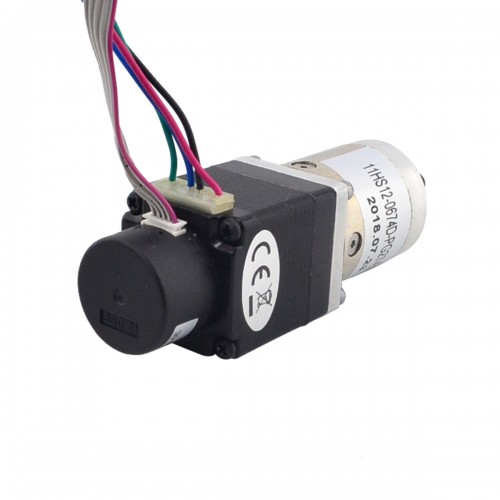

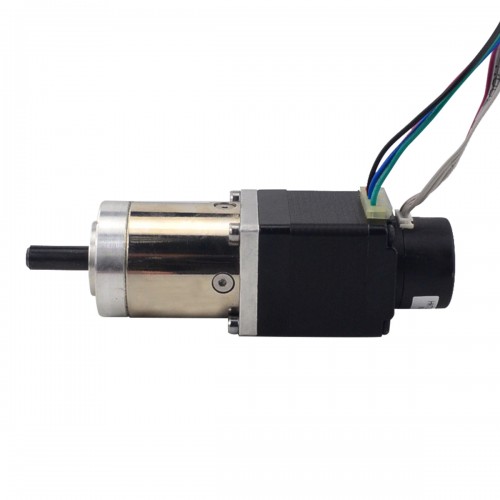

Nema 11 Kapalı Döngülü Dişli Adım Motoru L=31mm Dişli Oranı 27:1 Kodlayıcı 300PPR

Motor Özellikleri

• Üretici Parça Numarası: 11HS12-0674D-PG27-E22-300
• Motor Tipi: Bipolar Step Motor
• Şanzımansız Adım Açısı: 1,8 derece
• Şanzımansız Tutma Torku: 0,07 Nm (9,91 oz.in)
• Anma Akımı/faz: 0,67A
• Faz Direnci: 5.60ohm
• Voltaj: 3,75 V
• Endüktans: 4.00mH±20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

• Şanzıman Tipi: Planet
• Şanzıman Uzunluğu: 42.7mm
• Dişli Oranı: 26.85:1
• Verimlilik: %80
• Mil Çapı: Φ6mm
• Şaft Uzunluğu: 18mm
• D-Kesim uzunluğu: 12mm
• Yük olmayan durumdaki geri boşluk: <=3 derece
• Maksimum İzin Verilen Tork: 3 Nm (424,83 oz.in)
• Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
• Mil Maksimum Eksenel Yükü: 5N
• Mil Maksimum Radyal Yükü: 25N


Kodlayıcı Spesifikasyonu

• Kodlayıcı Türü: Optik Artımlı
• Besleme Voltajı : 5VDC
• Çıkış akımı: ≤20mA
• Çözünürlük: 300PPR
• Çıkış Sinyali: 2 Kanal
• Mil Çapı: Φ4mm
• Çıkış Frekansı: ≤30KHz
• Çıkış Düşük Voltajı: ≤0,3 VDC
• Çıkış Yüksek Voltajı: ≥3,4 VDC
