Nema 11 Step Motor L=31mm Arka Şaft ve Dişli Oranı 27:1 Planet Dişli Kutusu

0 yorum - Yorum Yap

1.516,40 TL

5 + 1.441,24 TL

10 + 1.373,77 TL

50 + 1.311,85 TL

100 + 1.255,48 TL

Stokta var: 10000
Modeli: 11HS12-0674D-PG27
Brüt ağırlık: 0.30kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

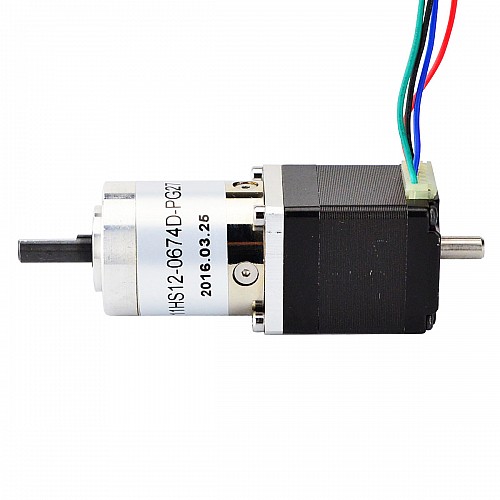

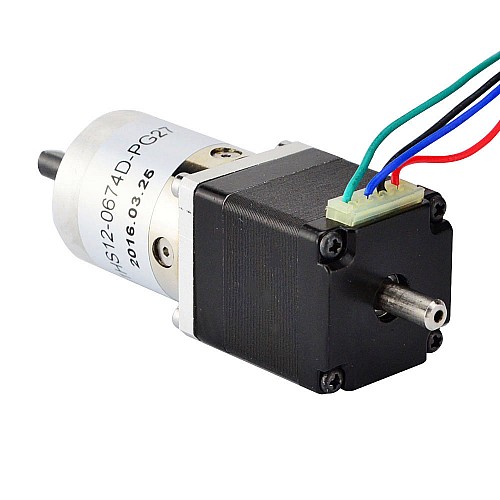

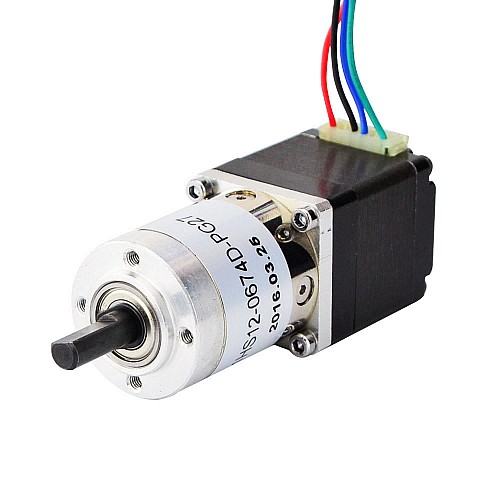

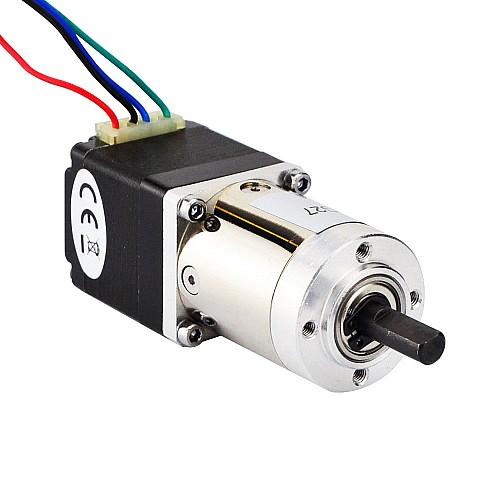

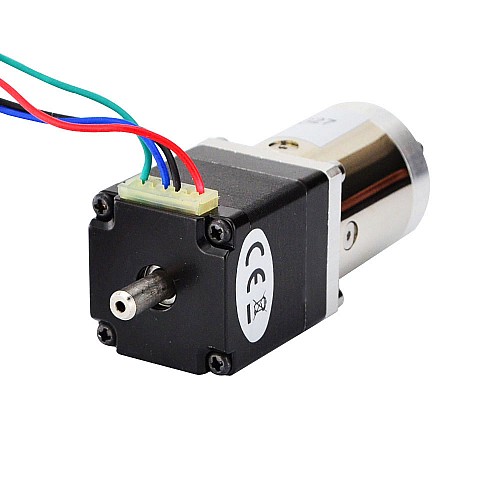

31 mm gövde çapına ve 0,67 A nominal akıma sahip bu Nema 11 step motor, 26,85:1 dişli oranına sahip bir planet dişli kutusuyla entegre edilmiştir. 5 mm çapında bir arka şaft mevcuttur. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 11HS12-0674D-PG27
Motor Tipi: Bipolar Step Motor
Şanzımansız Tutma Torku: 6Ncm(8.50oz.in)
Anma Akımı/faz: 0,67A
Faz Direnci: 5.6ohm
Endüktans: 4.0mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 26.85:1
Dişli Verimliliği: %80
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3Nm (425oz.in)
Anlık İzin Verilen Tork: 5Nm(708oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Fiziksel Özellikler

Çerçeve Boyutu: 28 x 28mm
Motor Uzunluğu: 32mm
Şanzıman Uzunluğu: 36,8 mm
Ön Şaft Çapı: Φ6mm
Ön Şaft Uzunluğu: 18mm
Ön D-kesim Uzunluğu: 12mm
Arka Şaft Çapı: 5mm
Arka Şaft Uzunluğu: 10mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm
Ağırlık: 120g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	0.67
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4
Faz Direnci (ohm)	5.6
Şanzımansız Tutma Torku (Nm)	0.06
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	120
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	26.85
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	66.5
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	300
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Çift Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece

File	Size
11HS12-0674D-PG27_Full_Datasheet.pdf	141.07KB	Download
11HS12-0674D-PG27.STEP	1.75MB	Download
11HS12-0674D-PG27_Torque_Curve.pdf	140.51KB	Download
11HS12-0674D_Torque_curve.pdf	212.33KB	Download
