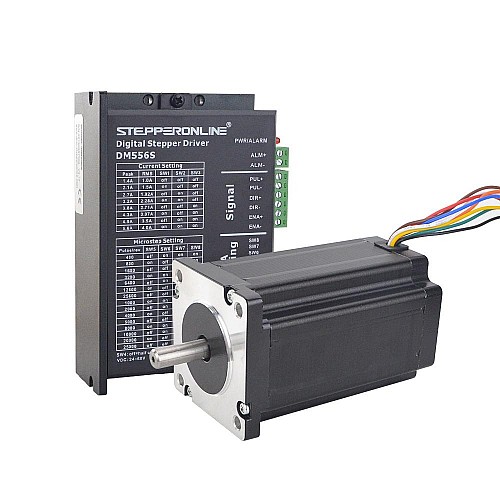

1 Eksenli Step Motor CNC Kiti 4Nm (566oz.in) Nema 24 Step Motor ve Dijital Step Motor Sürücüsü

• 1 x Dijital Step Motor Sürücüsü RMS Akımı Maksimum 4A 24-60VDC
• 1 x Çift Şaftlı Nema 24 CNC Adım Motoru 4Nm (566 oz.in) 60x60x100mm 8 Kablo

Motor Özellikleri

• Üretici Parça Numarası: 24HS39-3008D
• Motor Tipi: Unipolar/Bipolar
• Adım Açısı: 1,8 derece
• Tutma Torku (Bipolar): 4.0Nm(566oz.in)
• Tutma Torku (Tek Kutuplu): 2,8 Nm (397 oz.in)
• Anma Akımı (Bipolar Seri): 2.12A
• Anma Akımı (Bipolar Paralel): 4.24A
• Anma Akımı (Tek Kutuplu): 3.0A
• Faz Direnci (Bipolar Seri): 2.8ohm
• Faz Direnci (Bipolar Paralel): 0,7 ohm
• Faz Direnci (Tek Kutuplu): 1,4 ohm
• Endüktans (Bipolar Seri): 12,0mH ± %20 (1KHz)
• Endüktans (Bipolar Paralel): 3,0mH ± %20 (1KHz)
• Endüktans (Tek kutuplu): 3,0 mH ± %20 (1 KHz)
• Çerçeve Boyutu: 60 x 60mm
• Gövde Uzunluğu: 100mm
• Mil Çapı: Φ8.0mm
• Ön Şaft Uzunluğu: 24mm
• Arka Şaft Uzunluğu: 13mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 8
• Kablo Uzunluğu: 400mm
• Ağırlık: 1,6 kg

Bağlantı

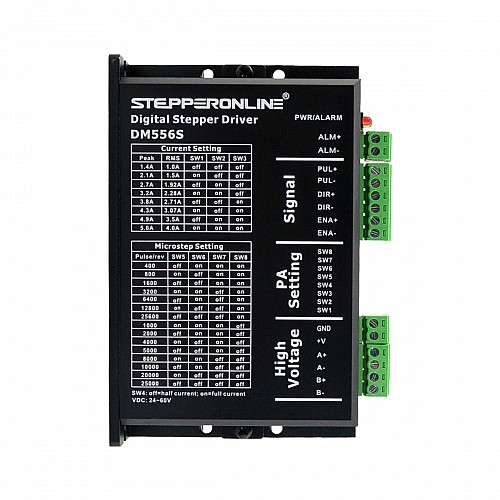

Sürücü Özellikleri

• Parametre otomatik kurulumu ve motor kendi kendine testi
• İçeride Çoklu Adımlama, Düşük ses, Düşük ısı, Pürüzsüz hareket
• Yüksek hızda tork telafisi
• Değişken akım kontrol teknolojisi, Yüksek akım verimliliği
• İçeride hızlanma ve yavaşlama kontrolü, Motorun çalıştırılması veya durdurulmasında büyük gelişme
• Motor konumunun depolanması
• Optik olarak izole edilmiş giriş ve 5V~24V ile uyumlu
• Kullanıcı tanımlı mikro adımlar
• Mikro adım çözünürlükleri ve Çıkış akımı programlanabilir
• Aşırı akım, aşırı voltaj ve düşük voltaj koruması
• Otomatik algılama, darbe kenarı sayımı modunun esnek seçimi
• Yeşil ışık koşmak anlamına gelirken, kırmızı ışık korunmak veya çevrimdışı olmak anlamına gelir

Kaynaklar

• Motor Veri Sayfası: 24HS39-3008D.pdf
• Sürücü Kılavuzu: DM556S.pdf
