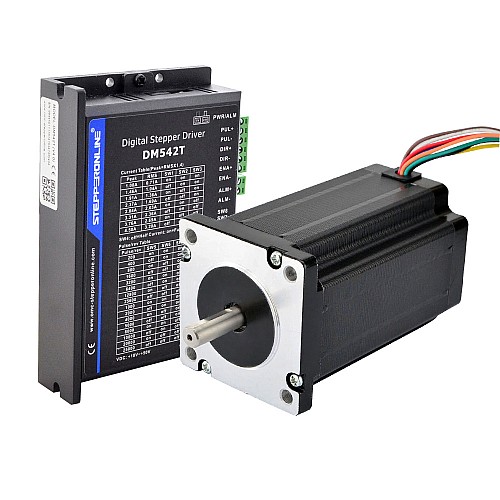

1 Eksenli Adım Motoru Kiti 4.0 Nm (566 oz.in) Nema 24 Adım Motoru ve Sürücüsü

• Nema 17, 23, 24 Step Motor için 1 x Dijital Step Motor Sürücüsü 1.0-4.2A 20-50VDC
• 1 x Çift Şaftlı Nema 24 Bipolar 4Nm (566oz.in) 60x60x100mm 8 Kablo

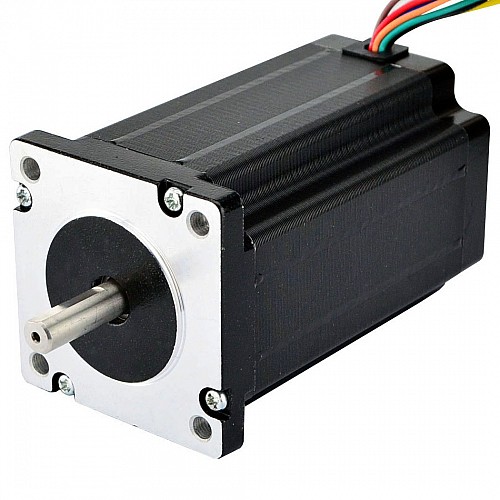

Motor Özellikleri

• Üretici Parça Numarası: 24HS39-3008D
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku (Bipolar): 4Nm (566oz.in)
• Tutma Torku (Tek Kutuplu): 2,8 Nm (397 oz.in)
• Anma Akımı/faz (Bipolar Paralel): 4,24A
• Anma Akımı/faz (Bipolar Seri): 2,12A
• Anma Akımı/faz (Tek kutuplu): 3A
• Faz Direnci (Bipolar Paralel): 0,7 ohm
• Faz Direnci (Bipolar Seri): 2.8ohm
• Faz Direnci (Tek Kutuplu): 1,4 ohm
• Endüktans (Bipolar Paralel): 3mH±20%(1KHz)
• Endüktans (Bipolar Seri): 12mH±20%(1KHz)
• Endüktans (Tek kutuplu): 3mH±20%(1KHz)
• Çerçeve Boyutu: 60 x 60mm
• Gövde Uzunluğu: 100mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 24mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 400mm
• Ağırlık: 1,6 kg

Bağlantı

Sürücü Özellikleri

• Giriş voltajı 20-50VDC
• Anti-Rezonans, optimum tork sağlar ve orta aralıktaki dengesizliği ortadan kaldırır
• Güç açıldığında motorun otomatik tanımlanması ve parametrenin otomatik yapılandırılması, farklı motorlarla optimum yanıtlar sunar
• Çoklu Adımlama, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikro adım çıkışı üretmesine olanak tanır ve böylece daha düzgün bir motor hareketi sunar
• 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 dahil olmak üzere 15 seçilebilir mikro adım çözünürlüğü
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A dahil olmak üzere 8 seçilebilir tepe akımı
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
• Otomatik rölanti akımı azaltma
• 2 fazlı ve 4 fazlı motorlar için uygundur
• PUL/DIR modunu destekler
• Aşırı gerilim ve aşırı akım korumaları
