1 Eksenli Kapalı Döngü Adım CNC Kiti 52Ncm (73,64oz.in) Nema 17 Motor ve Sürücü

0 yorum - Yorum Yap

2.086,49 TL

5 + 2.015,18 TL

10 + 1.948,56 TL

50 + 1.886,21 TL

100 + 1.827,71 TL

Stokta var: 10000
Modeli: 1-CL42T-S05-V41
Brüt ağırlık: 0.96kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

ABD

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

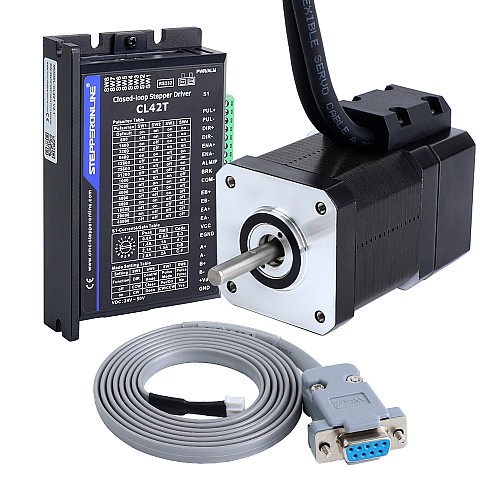

Bu CNC kiti şunları içerir:

1 x 17HS19-2004D-E1K: Nema 17 Kapalı Döngü Adım Motoru 52 Ncm (73,64 oz.in) Kodlayıcı 1000PPR (4000CPR)
1 x CL42T-V41: Nema 11, 14, 17 Adım Motoru için Kapalı Döngü Adım Motoru Sürücüsü V4.1 0-3.0A 24-48VDC
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

Motor Özellikleri

Üretici Parça Numarası: 17HS19-2004D-E1K
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 52Ncm(73.64oz.in)
Anma Akımı/Faz: 2.0A
Faz Direnci: 1.1ohm
Endüktans: 1,7mH ± %20 (1KHz)
Çerçeve Boyutu: 42 x 42 mm
Gövde Uzunluğu: 68mm
Mil Çapı: Φ5mm
Şaft Uzunluğu: 24mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 500mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 5V
BeslemeVoltajıAx: 5V
Çıkış Yüksek Voltajı: <4V
Çıkış Düşük Voltajı: <1V

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~3A
Giriş Voltajı: +24~48VDC (Tipik 24VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
RS232 hata ayıklama arayüzü mevcuttur
Düşük gürültü ve titreşim, pürüzsüz hareket
Aşırı Gerilim, Aşırı Akım ve Pozisyon Takip Hatası Korumaları

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Çıkış Devresi Tipi	Diferansiyel
Eksen Sayısı	1
Endüktans (mH)	1.7
Faz Direnci (ohm)	1.1
Faz Sayısı	2
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	52
Tutma Torku (oz.in)	73.64
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	24
Ürün Serisi	TS Serisi

File	Size
17HS19-2004D-E1K.pdf	142.76KB	Download
17HS19-2004D-E1K.STEP	1.44MB	Download
CABLE-PC-1.pdf	283.64KB	Download
CL42T-V41.STEP	3.68MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL42T-V41_Manual.pdf	937.98KB	Download
17HS19-2004D-E1K_Torque_Curve.pdf	163.66KB	Download
