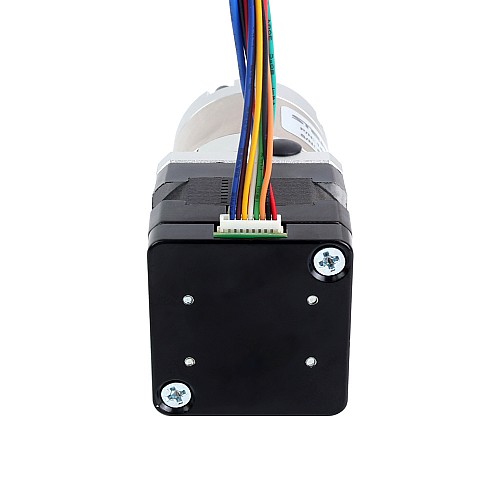

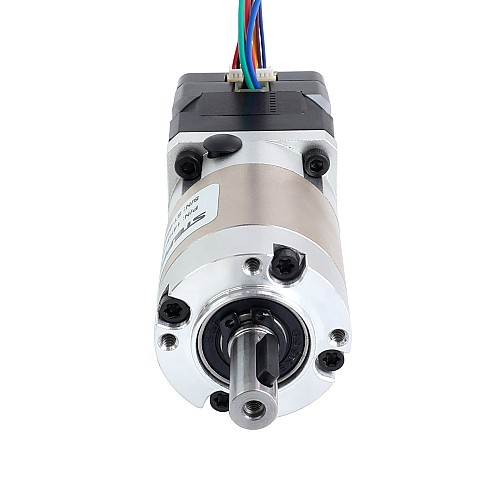

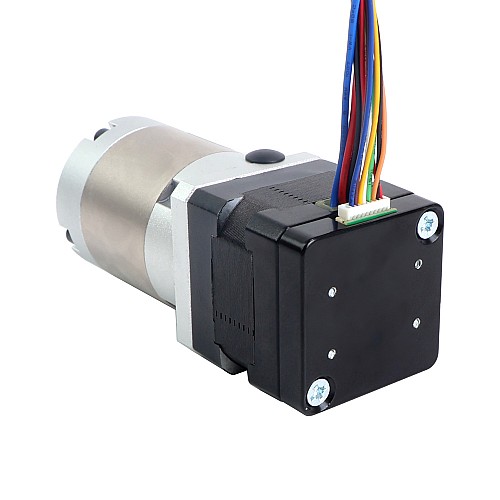

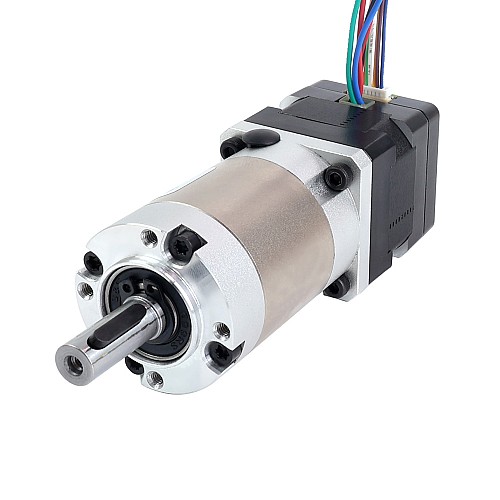

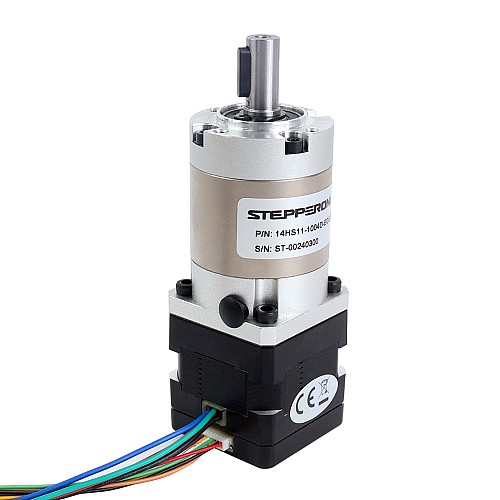

Yüksek Hassasiyetli Dişli Kutusu Dişli Oranı 20:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR) ile Nema 14 Adım Motoru

0 yorum - Yorum Yap

4.217,40 TL

5 + 3.788,65 TL

10 + 3.438,91 TL

50 + 3.148,10 TL

100 + 2.902,98 TL

Stokta var: 10000
Modeli: 14HS11-1004D-EGS20-AR4
Brüt ağırlık: 0.43kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu motor, 14HS11-1004D-PG19-AR4 motorunun yükseltilmiş bir versiyonudur ve AR4-MK3 kitindeki J6 motorudur. 20:1 dişli oranına sahip daha yüksek hassasiyetli bir planet dişli kutusu ve 3 kanallı ve 1000PPR (4000CPR) çözünürlüğe sahip bir kodlayıcı ile entegre edilmiştir. Daha yüksek hassasiyete sahiptir ve diğer uygulamalar için daha yüksek gereksinimleri de karşılayabilir.

Elektriksel Özellikler

Üretici Parça Numarası: 14HS11-1004D-EGS20-AR4
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 12,5 Ncm (17,7 oz.in)
Anma Akımı/faz: 1.0A
Faz Direnci: 3,5 ohm
Endüktans: 3,5mH ± %20 (1KHz)

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 20:1
Verimlilik: %94
Yük olmayan durumdaki geri boşluk: <=20'
Maksimum İzin Verilen Tork: 8,5 Nm (1203,7 oz.in)
Anlık İzin Verilen Tork: 17Nm(2407.4oz.in)
Ortam Sıcaklığı: -10 - 500°C(14°F~122°F)
Yalıtım Sınıfı: B 130°C[266°F]
Sıcaklık Artışı: MAKS.80°C

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Fiziksel Özellikler

Gövde Uzunluğu: 77,5 mm
Motor Uzunluğu: 28mm
Şanzıman Uzunluğu: 49,5 mm
Ön Şaft Çapı: Φ8mm
Ön Şaft Uzunluğu: 20mm
Anahtar Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 0,38 kg

Motor ve Enkoder Bağlantısı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Tel	Kırmızı	Siyah	Kahverengi	Turuncu	Mavi	Yeşil	Sarı	Beyaz

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Akım(A)	1.0
Bipolar/Tek Kutuplu	Bipolar
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	3.5
Faz Direnci (ohm)	3.5
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Şanzımansız Tutma Torku (Nm)	0.125
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (oz.in)	17.7
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	20
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	77.5
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	20
Şanzıman Tipi	EGS Serisi Planet Redüktör
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=20'
