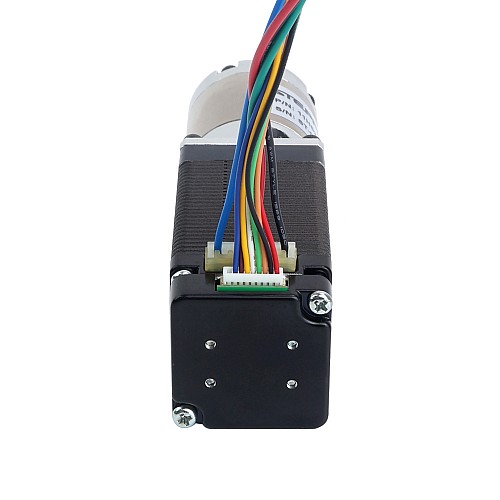

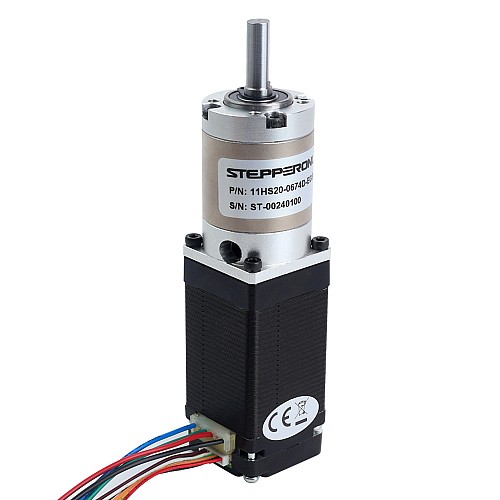

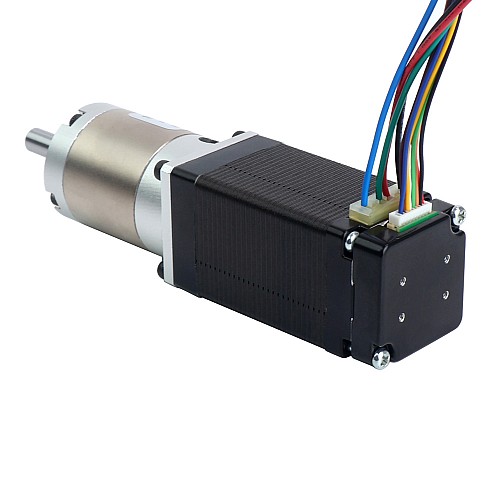

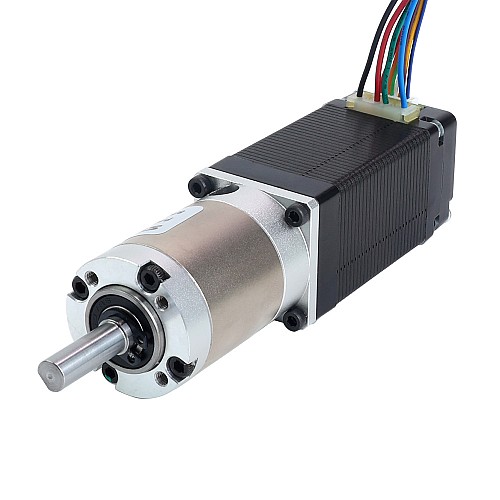

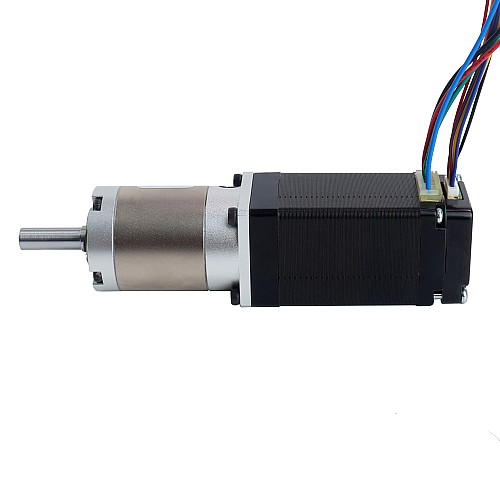

Yüksek Hassasiyetli Dişli Kutusu Dişli Oranı 16:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR) ile Nema 11 Adım Motoru

0 yorum - Yorum Yap

4.554,33 TL

5 + 4.091,00 TL

10 + 3.713,50 TL

50 + 3.399,63 TL

100 + 3.134,86 TL

Stokta var: 10000
Modeli: 11HS20-0674D-EGS16-AR4
Brüt ağırlık: 0.45kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu dişli motor, AR4-MK2 kitindeki J4 motorudur. 16:1 dişli oranına sahip daha yüksek hassasiyetli bir planet dişli kutusu ve 3 kanallı ve 1000PPR (4000CPR) çözünürlüğe sahip bir kodlayıcı ile entegre edilmiştir. Daha yüksek hassasiyete sahiptir ve diğer uygulamalar için daha yüksek gereksinimleri de karşılayabilir.

Elektriksel Özellikler

Üretici Parça Numarası: 11HS20-0674D-EGS16-AR4
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 14Ncm(19.83oz.in)
Anma Akımı/faz: 0,67A
Faz Direnci: 1.6ohm
Endüktans: 7,5mH ± %20 (1KHz)

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 16:1
Verimlilik: %94
Yük olmayan durumdaki geri boşluk: <=20'
Maksimum İzin Verilen Tork: 4 Nm (566,45 oz.in)
Anlık İzin Verilen Tork: 8Nm(1132.89oz.in)
Maksimum Radyal Yük: 300N
Maksimum Eksenel Kuvvet: 100N
Ortam Sıcaklığı: -10 - 50℃
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Fiziksel Özellikler

Gövde Uzunluğu: 92,5 mm
Motor Uzunluğu: 51mm
Şanzıman Uzunluğu: 41,5 mm
Ön Şaft Çapı: Φ7mm
Ön Şaft Uzunluğu: 20mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 338g

Motor ve Enkoder Bağlantısı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı	+5V	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Tel	Kırmızı	Siyah	Kahverengi	Turuncu	Mavi	Yeşil	Sarı	Beyaz

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Akım(A)	0.67
Bipolar/Tek Kutuplu	Bipolar
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	7.5
Faz Direnci (ohm)	12
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Şanzımansız Tutma Torku (Nm)	0.14
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (oz.in)	19.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	16
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	92.5
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	7
Şaft Uzunluğu (mm)	20
Şanzıman Tipi	EGS Serisi Planet Redüktör
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=20'
