Name: YS Serisi 4 Eksenli 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile
Brand: STEPPERONLINE
SKU: 4-CLYS48-V20
Price: 15558.58 TRY
Availability: InStock

YS Serisi 4 Eksenli 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile

4-CLYS48-V20

Çıkış Mili TipiKama yolu

Mil Çapı (mm)14

Şaft Uzunluğu (mm)37

Kodlayıcı Çözünürlüğü1000PPR

Soru

İndirilenler

LE-350-60.STEPSTEP · 2.28MBİndirmek için giriş yapın LE-350-60.pdfPDF · 229.51KB Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MB CL86Y-V20.STEPSTEP · 20.11MBİndirmek için giriş yapın CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdfPDF · 858.67KB 34HS31-6004D-E1000_Torque_Curve.pdfPDF · 96.34KB 34HS31-6004D-E1000.STEPSTEP · 8.59MBİndirmek için giriş yapın 34HS31-6004D-E1000_Full_Datasheet.pdfPDF · 82.73KB CE2-M2-18.pdfPDF · 115.55KB

Aynı seri

Model	Çıkış Mili Tipi	Mil Çapı (mm)	Şaft Uzunluğu (mm)	Kodlayıcı Çözünürlüğü	Fiyat	Stok
1-ACLYS120	Kama yolu	14	37	1000PPR	4.799,64 TL	Stokta Var
1-ACLYS120-1M5	Kama yolu	14	37	1000PPR	4.595,86 TL	Stokta Var
1-ACLYS65	Kama yolu	14	37	1000PPR	5.224,22 TL	Stokta Var
1-ACLYS65-1M5	Kama yolu	14	37	1000PPR	4.139,08 TL	Stokta Var
1-CL42T-P05-V41	D	5	24	1000PPR	3.560,40 TL	Stokta Var
1-CL42T-P07-V41	D	5	24	1000PPR	3.651,94 TL	Stokta Var
1-CL42T-S01-V41	D	5	20	1000PPR	2.145,44 TL	Stokta Var
1-CL42T-S04-V41	D	5	24	1000PPR	2.209,84 TL	Stokta Var
1-CL42T-S05-V41	D	5	24	1000PPR	2.247,56 TL	Stokta Var
1-CL42T-S08-V41	D	5	24	1000PPR	2.295,86 TL	Stokta Var
1-CL57T-P12-V41	D	8	21	1000PPR	3.833,64 TL	Stokta Var
1-CL57T-P20-V41	D	8	21	1000PPR	3.983,60 TL	Stokta Var
1-CL57T-P30-V41	D	10	21	1000PPR	4.323,54 TL	Stokta Var
1-CL57T-S12-V41	D	8	21	1000PPR	2.567,72 TL	Stokta Var
1-CL57T-S20-V41	D	8	21	1000PPR	2.698,36 TL	Stokta Var
1-CL57T-S30-V41	D	10	21	1000PPR	2.884,20 TL	Stokta Var
1-CL57T-S30A-V41	D	8	21	1000PPR	2.959,64 TL	Stokta Var
1-CL57T-S40-V41	D	10	21	1000PPR	2.989,54 TL	Stokta Var
1-CL57TE-S12	D	8	21	1000PPR	2.586,12 TL	Stokta Var
1-CL57TE-S20	D	8	21	1000PPR	2.725,96 TL	Stokta Var
1-CL57TE-S30	D	10	21	1000PPR	2.919,62 TL	Stokta Var
1-CL57TE-S30A	D	8	21	1000PPR	3.005,64 TL	Stokta Var
1-CL57TE-S40	D	10	21	1000PPR	3.037,84 TL	Stokta Var
1-CL57Y-S12-V20	D	8	21	1000PPR	2.196,50 TL	Stokta Var
1-CL57Y-S20-V20	D	8	21	1000PPR	2.315,18 TL	Stokta Var
1-CL57Y-S30	D	8	22	1000PPR	3.584,32 TL	Stokta Var
1-CL57Y-S30-1M5	D	8	21	1000PPR	2.247,56 TL	Stokta Var
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	2.237,44 TL	Stokta Var
1-CL57Y-S30-V20	D	8	22	1000PPR	2.443,06 TL	Stokta Var
1-CL57Y-S30A-V20	D	8	21	1000PPR	2.552,54 TL	Stokta Var

Kategorideki tümünü gör

YS Serisi 4 Eksenli 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile

Bu CNC kiti şunları içerir: 4 x 34HS31-6004D-E1000: Nema 34 Kapalı Döngü Adım Motoru 4,30 Nm (608,93... Devamını oku

0 yorum • Yorum Yap

itibaren

15.558,58 TL

5 + 15.104,56 TL

10 + 14.675,84 TL

50 + 14.271,04 TL

100 + 13.887,86 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

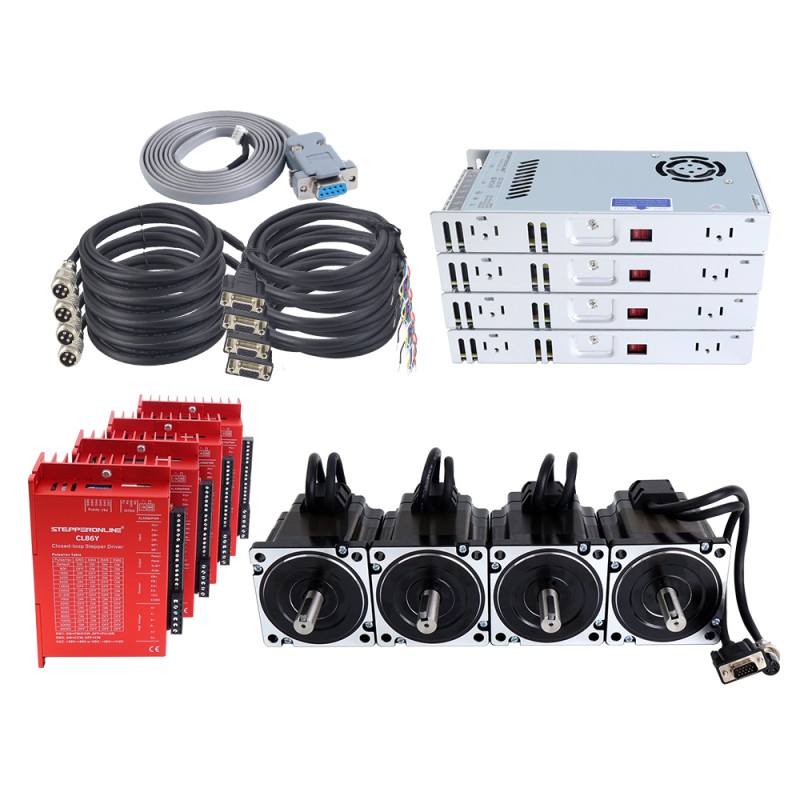

Bu CNC kiti şunları içerir:

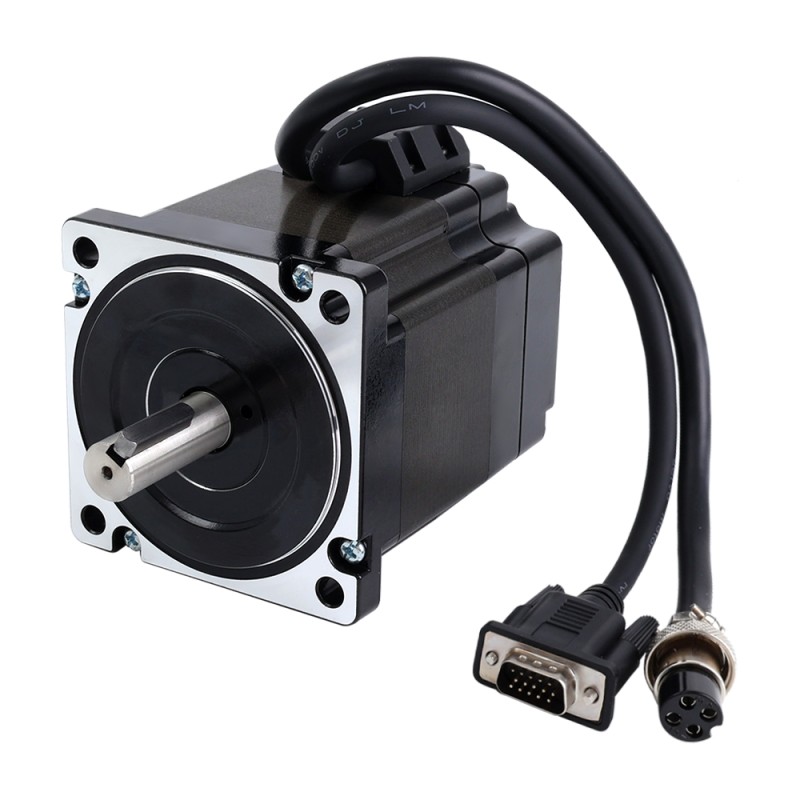

4 x 34HS31-6004D-E1000: Nema 34 Kapalı Döngü Adım Motoru 4,30 Nm (608,93 oz.in) Kodlayıcı 1000PPR (4000CPR)

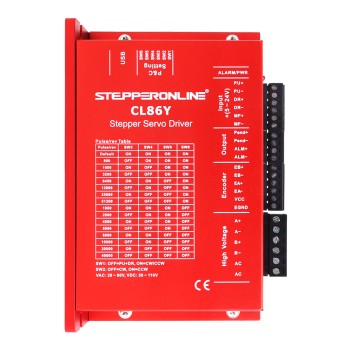

4 x CL86Y-V20: Nema 34 Step Motor için Y Serisi Kapalı Döngü Step Motor Sürücüsü V2.0 0-8,5A 20-80VAC/30-110VDC
4 x LE-350-60: 350W 60V 5.8A 115/230V Anahtarlama Güç Kaynağı
4 x CE2-M2-18: 1,7 m (67") Motor AWG18 ve Kodlayıcı Uzatma Kablosu
1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

Parça Numarası: 34HS31-6004D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 4,30 Nm (608,93 oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,3 ohm± %10
Endüktans: 2,1mH ± %20 (1KHz)
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 98mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8,5A（0~6RMS）
Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
Lojik Giriş Akımı: 7~20mA
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

Güç Kaynağı Özellikleri

Parça Numarası: LE-350-60
Giriş Voltajı: 115/230VAC±20%
Giriş Frekansı: 47-63Hz
Giriş Akımı: 40A/230VAC
Çıkış Voltajı: 60V
Çıkış Akımı: 5.8A
Nominal Çıkış Gücü: 350W
Kaçak Akım: <0,5mA/230VAC
Boyutlar: 215*115*30mm (U*G*Y)
Dahili EMI filtresi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	6.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	4
Endüktans (mH)	2.1
Faz Direnci (ohm)	0.3
Giriş Voltaj Referansı (V)	24 - 80AC / 36 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	430
Tutma Torku (oz.in)	608.93
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Güç Kaynağı	Güç Kaynağı
Kablo Uzunluğu (mm)	2000
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	YS Serisi
