YS Serisi 4 Eksenli 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

0 yorum - Yorum Yap

15.678,18 TL

5 + 15.220,48 TL

10 + 14.789,00 TL

50 + 14.380,98 TL

100 + 13.994,58 TL

Stokta var: 200
Modeli: 4-CLYS48
Brüt ağırlık: 17.60kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

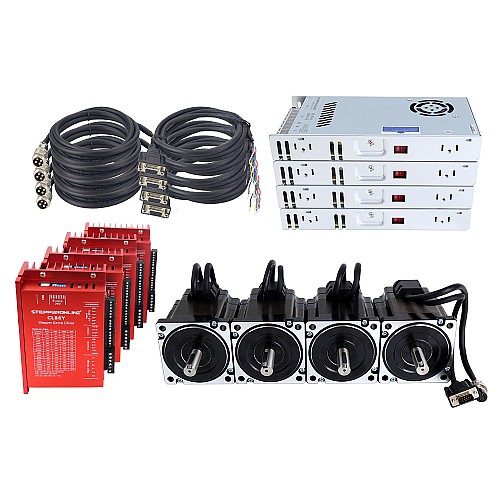

Bu CNC kiti şunları içerir:

4 x 34HS31-6004D-E1000: Nema 34 Kapalı Döngü Adım Motoru 4,30 Nm (608,93 oz.in) Kodlayıcı 1000PPR (4000CPR)
4 x CL86Y: Nema 34 Step Motor için Y Serisi Kapalı Döngü Step Motor Sürücüsü 0-8,5A 20-80VAC/30-110VDC
4 x LE-350-60: 350W 60V 5.8A 115/230V Anahtarlama Güç Kaynağı
4 x CE2-M2-18: 1,7 m (67") Motor AWG18 ve Kodlayıcı Uzatma Kablosu

Motor Özellikleri

Parça Numarası: 34HS31-6004D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 4,30 Nm (608,93 oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,3 ohm± %10
Endüktans: 2,1mH ± %20 (1KHz)
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 98mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8,5A（0~6RMS）
Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
Lojik Giriş Akımı: 7~20mA
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

Güç Kaynağı Özellikleri

Parça Numarası: LE-350-60
Giriş Voltajı: 115/230VAC±%20
Giriş Frekansı: 47-63Hz
Giriş Akımı: 40A/230VAC
Çıkış Voltajı: 60V
Çıkış Akımı: 5.8A
Nominal Çıkış Gücü: 350W
Kaçak Akım: <0,5mA/230VAC
Boyutlar: 215*115*30mm (U*G*Y)
Dahili EMI filtresi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Lütfen Y serisi step sürücü hata ayıklama yazılımını buradan indirin.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	6.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	4
Endüktans (mH)	2.1
Faz Direnci (ohm)	0.3
Giriş Voltaj Referansı (V)	24 - 80AC / 36 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	430
Tutma Torku (oz.in)	608.93
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Güç Kaynağı
Kablo Uzunluğu (mm)	2000
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	YS Serisi

File	Size
34HS31-6004D-E1000.STEP	8.59MB	Download
LE-350-60.STEP	2.28MB	Download
LE-350-60.pdf	229.51KB	Download
CL86Y.STP	5.44MB	Download
CE2-M2-18.pdf	115.55KB	Download
CL86Y_User_Manual.pdf	819.42KB	Download
34HS31-6004D-E1000_Full_Datasheet.pdf	82.73KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
