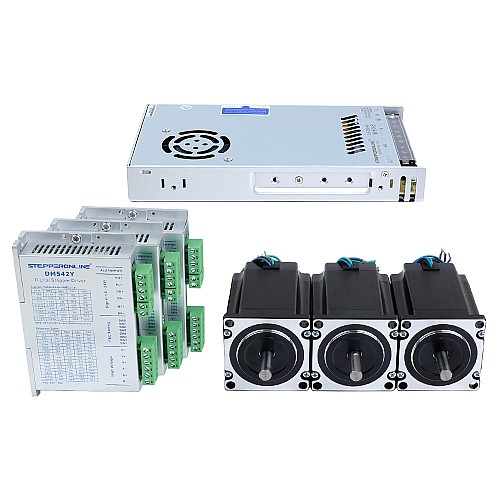

YS Serisi 3 Eksenli Step Motor CNC Kiti 1,9 Nm (269,06 oz.in) Nema 23 Step Motor ve Sürücü ve 48 V Güç Kaynağı

• 3 x 23HS30-2804S2: Nema 23 Bipolar 1,9 Nm (269,06 oz.in) 2,8 A 57x57x76,5 mm 4 Kablo Φ8 mm Şaft
• 3 x DM542Y: Nema 17, 23, 24 Step Motor için Y Serisi Dijital Step Motor Sürücüsü 1.0-4.2A DC20V-50V
• 1 x LE-350-48: 350W 48V 7.3A 115/230V Anahtarlama Güç Kaynağı Adım Motoru CNC Yönlendirici Kitleri

Motor Özellikleri

• Üretici Parça Numarası: 23HS30-2804S2
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8°
• Tutma Torku: 1,9 Nm (269,06 oz.in)
• Anma Akımı/faz: 2,8A
• Faz Direnci: 1.13ohm
• Endüktans: 4,8mH±20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 76,5 mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 22mm
• D-kesim Uzunluğu: 18mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Sürücü Özellikleri

• Çıkış Tepe Akımı: 1,0 - 4,2A (0,71~3,0RMS)
• Giriş Voltajı: DC20V~50V
• Mantık Sinyali Akımı: 7 - 15mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0 - 200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ

Güç Kaynağı Özellikleri

• Parça Numarası: LE-350-48
• Giriş Voltajı: 115/230VAC±%20
• Giriş Frekansı: 47-63Hz
• Giriş Akımı: 40A/230VAC
• Çıkış Voltajı: 48V
• Çıkış Akımı: 7.3A
• Nominal Çıkış Gücü: 350W
• Kaçak Akım: <0,5mA/230VAC
• Boyutlar: 215*115*30mm (U*G*Y)
• Dahili EMI filtresi
• Yüksek verimlilik düşük maliyet
• Dahili DC fan ile zorunlu hava soğutması
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
