Name: YS Serisi 3 Eksenli Kapalı Döngü Adımlayıcı Kiti V2.0 3,00Nm(424,83oz.in) Nema 23 Motor 2,0m Kablolar ve Güç Kaynağı ile
Brand: STEPPERONLINE
SKU: 3-CLYS30-V20
Price: 8738.16 TRY
Availability: InStock

YS Serisi 3 Eksenli Kapalı Döngü Adımlayıcı CNC Kiti V2.0 3,00 Nm (424,83 oz.in) Nema 23 Motor, 2,0 m Kablolar ve Güç Kaynağı ile - 3-CLYS30-V20 | StepperOnline

3-CLYS30-V20

Çıkış Mili TipiD

Mil Çapı (mm)8

Şaft Uzunluğu (mm)22

Kodlayıcı Çözünürlüğü1000PPR

Soru

İndirilenler

CL57Y-V20.STEPSTEP · 14.7MBİndirmek için giriş yapın CL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdfPDF · 852.7KB 23HS40-5004D-E1000_Torque_Curve.pdfPDF · 166.14KB 23HS40-5004D-E1000_Full_Datasheet.pdfPDF · 107.98KB 23HS40-5004D-E1000.STEPSTEP · 6.59MBİndirmek için giriş yapın S-500-48.pdfPDF · 109.23KB

Aynı seri

Model	Çıkış Mili Tipi	Mil Çapı (mm)	Şaft Uzunluğu (mm)	Kodlayıcı Çözünürlüğü	Fiyat	Stok
1-ACLYS120	Kama yolu	14	37	1000PPR	4.799,64 TL	Stokta Var
1-ACLYS120-1M5	Kama yolu	14	37	1000PPR	4.595,86 TL	Stokta Var
1-ACLYS65	Kama yolu	14	37	1000PPR	5.224,22 TL	Stokta Var
1-ACLYS65-1M5	Kama yolu	14	37	1000PPR	4.139,08 TL	Stokta Var
1-CL42T-P05-V41	D	5	24	1000PPR	3.560,40 TL	Stokta Var
1-CL42T-P07-V41	D	5	24	1000PPR	3.651,94 TL	Stokta Var
1-CL42T-S01-V41	D	5	20	1000PPR	2.145,44 TL	Stokta Var
1-CL42T-S04-V41	D	5	24	1000PPR	2.209,84 TL	Stokta Var
1-CL42T-S05-V41	D	5	24	1000PPR	2.247,56 TL	Stokta Var
1-CL42T-S08-V41	D	5	24	1000PPR	2.295,86 TL	Stokta Var
1-CL57T-P12-V41	D	8	21	1000PPR	3.833,64 TL	Stokta Var
1-CL57T-P20-V41	D	8	21	1000PPR	3.983,60 TL	Stokta Var
1-CL57T-P30-V41	D	10	21	1000PPR	4.323,54 TL	Stokta Var
1-CL57T-S12-V41	D	8	21	1000PPR	2.567,72 TL	Stokta Var
1-CL57T-S20-V41	D	8	21	1000PPR	2.698,36 TL	Stokta Var
1-CL57T-S30-V41	D	10	21	1000PPR	2.884,20 TL	Stokta Var
1-CL57T-S30A-V41	D	8	21	1000PPR	2.959,64 TL	Stokta Var
1-CL57T-S40-V41	D	10	21	1000PPR	2.989,54 TL	Stokta Var
1-CL57TE-S12	D	8	21	1000PPR	2.586,12 TL	Stokta Var
1-CL57TE-S20	D	8	21	1000PPR	2.725,96 TL	Stokta Var
1-CL57TE-S30	D	10	21	1000PPR	2.919,62 TL	Stokta Var
1-CL57TE-S30A	D	8	21	1000PPR	3.005,64 TL	Stokta Var
1-CL57TE-S40	D	10	21	1000PPR	3.037,84 TL	Stokta Var
1-CL57Y-S12-V20	D	8	21	1000PPR	2.196,50 TL	Stokta Var
1-CL57Y-S20-V20	D	8	21	1000PPR	2.315,18 TL	Stokta Var
1-CL57Y-S30	D	8	22	1000PPR	3.584,32 TL	Stokta Var
1-CL57Y-S30-1M5	D	8	21	1000PPR	2.247,56 TL	Stokta Var
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	2.237,44 TL	Stokta Var
1-CL57Y-S30-V20	D	8	22	1000PPR	2.443,06 TL	Stokta Var
1-CL57Y-S30A-V20	D	8	21	1000PPR	2.552,54 TL	Stokta Var

Kategorideki tümünü gör

YS Serisi 3 Eksenli Kapalı Döngü Adımlayıcı Kiti V2.0 3,00Nm(424,83oz.in) Nema 23 Motor 2,0m Kablolar ve Güç Kaynağı ile

Bu CNC kiti şunları içerir: 3 x 23HS40-5004D-E1000: S Serisi Nema 23 Kapalı Döngü Adım Motoru 3,00 N... Devamını oku

0 yorum • Yorum Yap

itibaren

8.738,16 TL

5 + 8.482,86 TL

10 + 8.242,28 TL

50 + 8.015,04 TL

100 + 7.799,76 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

ABD (+1.389,20 TL)

Almanya (+1.333,54 TL)

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

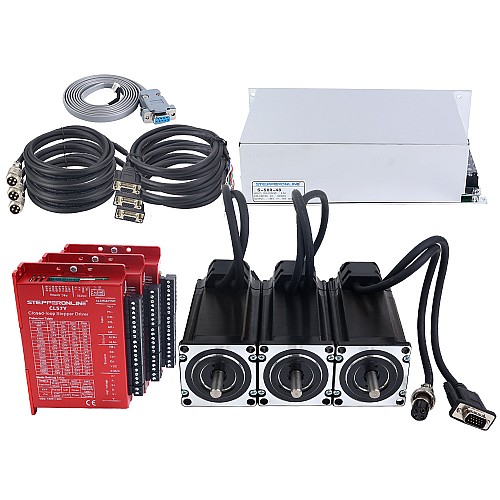

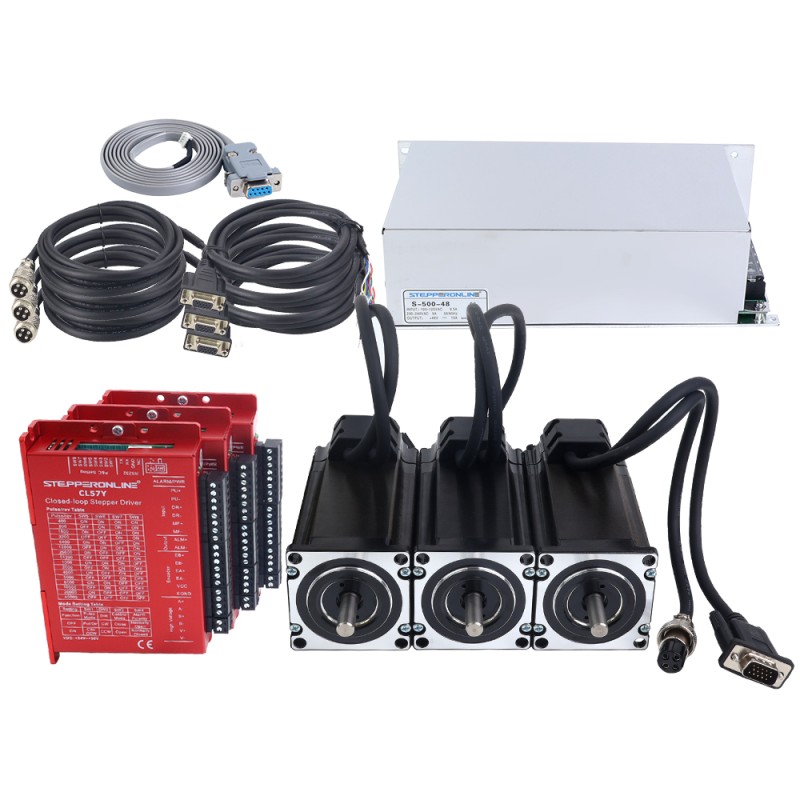

Bu CNC kiti şunları içerir:

3 x 23HS40-5004D-E1000: S Serisi Nema 23 Kapalı Döngü Adım Motoru 3,00 Nm (424,83 oz.in) Kodlayıcı 1000PPR (4000CPR)
3 x CL57Y-V20: Y Serisi V2.0 Kapalı Döngü Step Motor Sürücü 0-7.0A 24-50VDC, Nema 17, 23, 24 Step Motor için
1 x S-500-48: 500W 48V 10.5A 115/230V Anahtarlama Güç Kaynağı
3 x CE2-M2-20: 1,7 m (67") Uzunluğunda Kodlayıcı ve Motor Uzatma Kabloları
1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

Üretici Parça Numarası: 23HS40-5004D-E1000
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 3.00 Nm (424.83 oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0,6 ohm ± %10
Endüktans: 2,3 mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 122mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 22mm
D-Kesim Uzunluğu: 15mm
Kablo Uzunluğu: 300mm

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~7A(0~5.6RMS)
Giriş Voltajı: +24~50VDC
Logic Giriş Akımı: 1~7,5mA
Darbe Giriş Frekansı: 0~200kHz
İzolasyon Direnci: 10MΩ

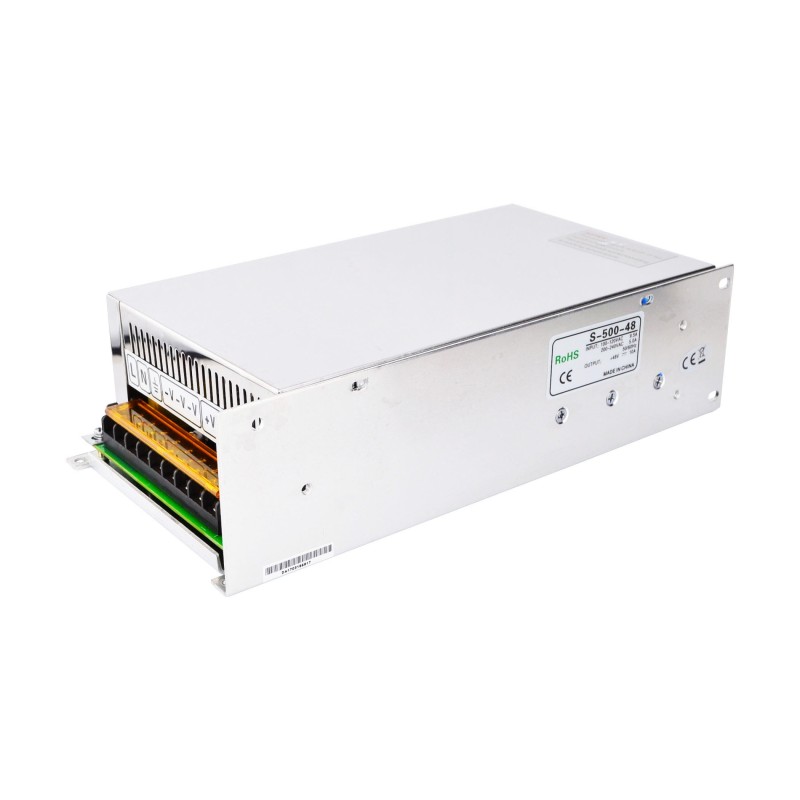

Güç Kaynağı Özellikleri

Parça Numarası: S-500-48
48V DC 10,5A çıkış
AC giriş voltaj aralığı: 92~135V/180~264VAC
115V/230V AC şalterle seçildi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Düşük çıkış dalgalanması ve sapma
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
215*115*50mm (U*G*Y)

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	3
Endüktans (mH)	2.3
Faz Direnci (ohm)	0.6
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Güç Kaynağı	Güç Kaynağı
Kablo Uzunluğu (mm)	2000
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	22
Ürün Serisi	YS Serisi
