YS Serisi 3 Eksenli Kapalı Döngü Adım Motoru CNC Kiti 6,50 Nm (920,48 oz.in) Nema 34 Motor, 2,0 m Kablolar ve AC Transformatör ile

0 yorum - Yorum Yap

13.551,10 TL

5 + 13.087,77 TL

10 + 12.655,18 TL

50 + 12.249,93 TL

100 + 11.870,29 TL

Stokta var: 10000
Modeli: 3-ACLYS65
Brüt ağırlık: 23.19kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

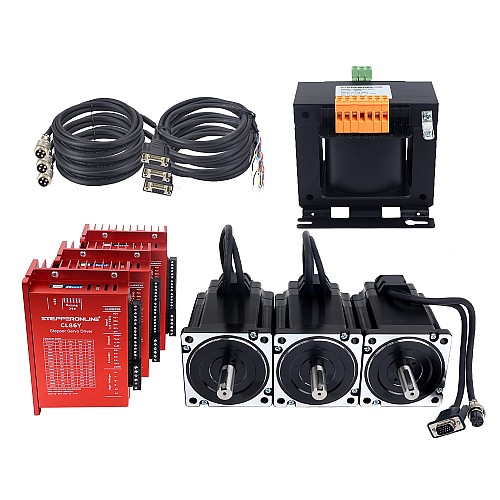

Bu CNC kiti şunları içerir:

3 x 34HS39-6004D-E1000: S Serisi Nema 34 Kapalı Döngü Adım Motoru 6,50 Nm (920,48 oz.in) Kodlayıcı 1000PPR (4000CPR)
3 x CL86Y: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü 0-8,5A 20-80VAC/30-110VDC Nema 34 Adım Motoru için
3 x CE2-M2-18: 1,7 m (67") Uzunluğunda Kodlayıcı ve Motor Uzatma Kabloları
1 x TR800-A70-A220: 800VA Tek Fazlı Kare Kontrol Trafosu 220VAC ila 3 x 70VAC 50/60Hz

Motor Özellikleri

Üretici Parça Numarası: 34HS39-6004D-E1000
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 6,50 Nm (920,48 oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,36 ohm ± %10
Endüktans: 2,6 mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 120mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8,5A（0~6 RMS）
Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

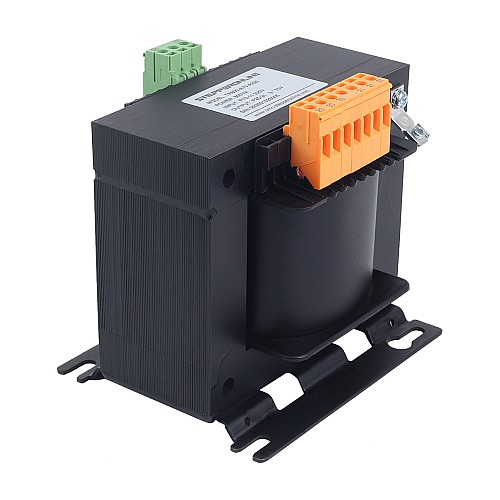

Transformatör Özellikleri

Parça Numarası: TR800-A70-A220
Faz: Tek Faz
Güç: 800VA
Birincil Anma Gerilimi: 3 x 70VAC
Yükleme Voltajı: 220VAC ± %5
Frekans: 50/60Hz
Bobin Yapısı: Kare
Yalıtım Sınıfı: Sınıf B(130℃)
Çerçeve Boyutu: 151x125x148mm
Montaj deliği mesafesi: 126x104mm

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	6.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	3
Endüktans (mH)	2.6
Faz Direnci (ohm)	0.36
Giriş Voltaj Referansı (V)	24 - 80AC / 36 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	650
Tutma Torku (oz.in)	920.48
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Transformatör
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	YS Serisi

File	Size
34HS39-6004D-E1000_Full_Datasheet.pdf	84KB	Download
34HS39-6004D-E1000_Torque_Curve.pdf	169.74KB	Download
CL86Y.STP	5.44MB	Download
Y_Series_Closed_Loop_Driver_Debugging_Software_4.11.zip	31.09MB	Download
CL86Y_user_manual.pdf	819.26KB	Download
